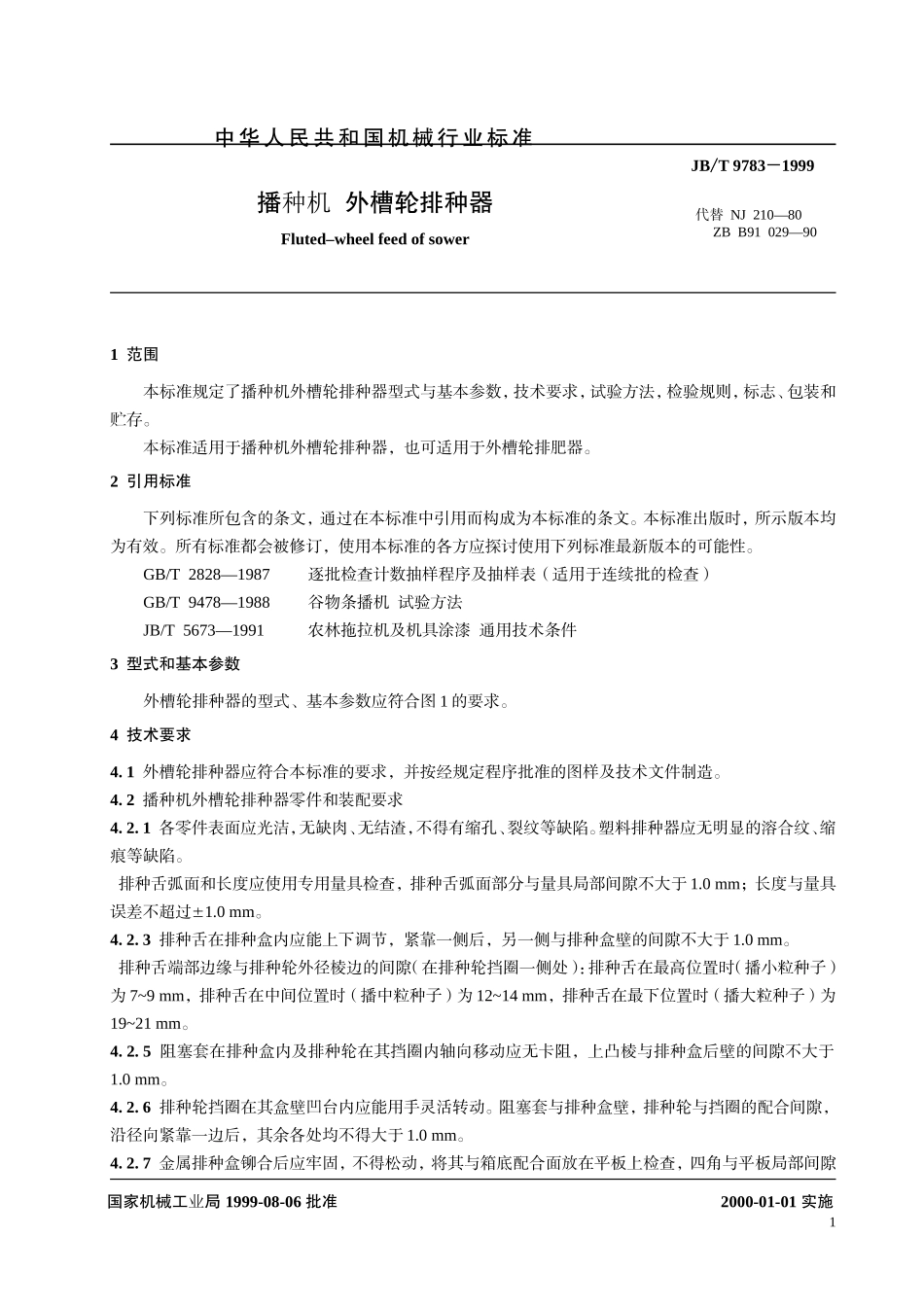

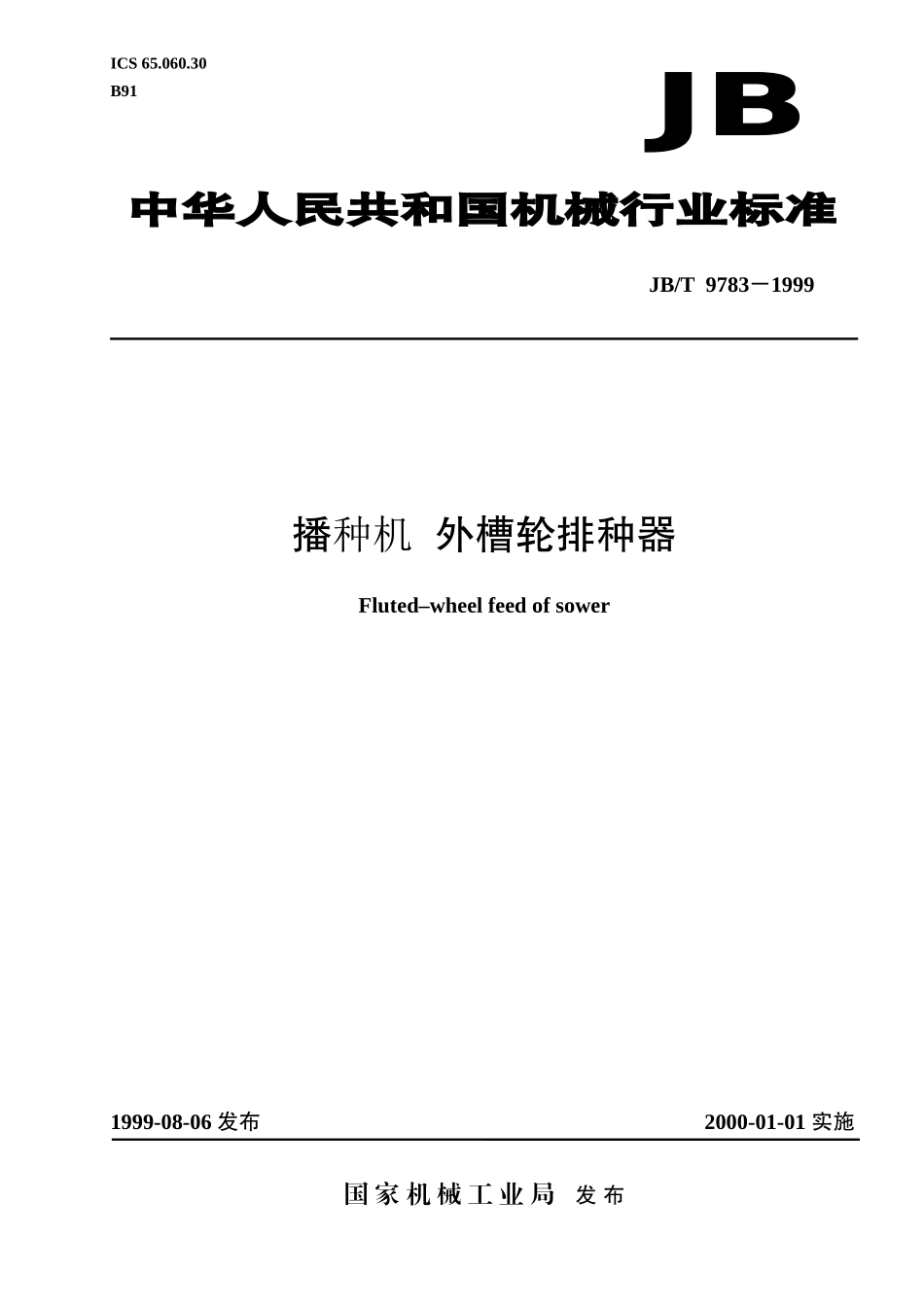

ICS65.060.30B91JB/T9783－1999播种机外槽轮排种器Fluted–wheelfeedofsower1999-08-06发布2000-01-01实施国家机械工业局发布前言本标准是对NJ210—80《播种机小槽轮排种器》和ZBB91029—90《播种机塑料排种器、排肥器技术条件》的修订。本标准与NJ210—80和ZBB91029—90相比，主要技术内容改变如下：1.技术要求和技术参数有了较大的变化。2.标准名称改为《播种机外槽轮排种器》，扩大了标准的适用范围。3.在检验规则中增加了检验项目分类表和检查、验收结果判定表。本标准自实施之日起同时代替NJ210—80和ZBB91029—90。本标准的附录A是标准的附录。本标准的附录B、附录C都是提示的附录。本标准由全国农业机械标准化技术委员会提出并归口。本标准负责起草单位：中国农机学会耕作机械学会、山东沂南塑料一厂、石家庄农业机械厂、西安农业机械厂。本标准主要起草人：刘清英、张世成、王卫华、郭恒全、刘云东。JB/T9783－1999I1范围本标准规定了播种机外槽轮排种器型式与基本参数，技术要求，试验方法，检验规则，标志、包装和贮存。本标准适用于播种机外槽轮排种器，也可适用于外槽轮排肥器。2引用标准下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T2828—1987逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T9478—1988谷物条播机试验方法JB/T5673—1991农林拖拉机及机具涂漆通用技术条件3型式和基本参数外槽轮排种器的型式、基本参数应符合图1的要求。4技术要求4.1外槽轮排种器应符合本标准的要求，并按经规定程序批准的图样及技术文件制造。4.2播种机外槽轮排种器零件和装配要求4.2.1各零件表面应光洁，无缺肉、无结渣，不得有缩孔、裂纹等缺陷。塑料排种器应无明显的溶合纹、缩痕等缺陷。排种舌弧面和长度应使用专用量具检查，排种舌弧面部分与量具局部间隙不大于1.0mm；长度与量具误差不超过1.0mm。4.2.3排种舌在排种盒内应能上下调节，紧靠一侧后，另一侧与排种盒壁的间隙不大于1.0mm。排种舌端部边缘与排种轮外径棱边的间隙（在排种轮挡圈一侧处）：排种舌在最高位置时（播小粒种子）为7~9mm，排种舌在中间位置时（播中粒种子）为12~14mm，排种舌在最下位置时（播大粒种子）为19~21mm。4.2.5阻塞套在排种盒内及排种轮在其挡圈内轴向移动应无卡阻，上凸棱与排种盒后壁的间隙不大于1.0mm。4.2.6排种轮挡圈在其盒壁凹台内应能用手灵活转动。阻塞套与排种盒壁，排种轮与挡圈的配合间隙，沿径向紧靠一边后，其余各处均不得大于1.0mm。4.2.7金属排种盒铆合后应牢固，不得松动，将其与箱底配合面放在平板上检查，四角与平板局部间隙国家机械工业局1999-08-06批准中华人民共和国机械行业标准播种机外槽轮排种器Fluted–wheelfeedofsowerJB/T9783－1999代替NJ210—80ZBB91029—902000-01-01实施1JB/T9783－1999不得大于0.5mm；塑料和铝合金压铸的排种盒，工作表面和配合表面应光洁，不得有裂纹，缺肉和凸起。将其与箱底配合面放在平板上检查，局部间隙不得大于1.0mm。1—卡箍；2—轴销；3—排种槽轮；4—排种轮挡圈；5—阻塞套；6—排种盒；7—排种舌；8—排种轴；9—排种舌轴图1外槽轮排种器4.2.8排种器总装后，在卡箍夹紧靠实的情况下，排种轮与阻塞套相互接触的端面局部间隙不大于0.5mm。排种器组合应有足够的强度和刚度，将其与种箱底板的接合面放在平板上，其上部应能承受不低于6000N的垂直静压力，卸压后不得产生塑性变形。塑料外槽轮排种器使用寿命应不低于500h，金属排种器使用寿命应不低于800h，排种器磨损程度经复检后应不低于表1规定的技术性能要求。4.2.11金属排种器表面应涂漆。涂漆表面应符合JB/T5673的有关规定。4.3外槽轮排种器技术性能应符合表1要求。表1外槽轮排种器技术性能项目排量稳定性变异系数种子破损率%2JB/T9783－1999%金属排种器塑料排种器小麦≤1.8≤0.5≤0.3谷子≤2.6——化肥≤7.8——注1性能指标计算公式应符合附录A或GB/T9478的有关规定。2排种（肥）量见表2。5试验方法5.1外槽轮排种器性能试验5.1.1性能...
