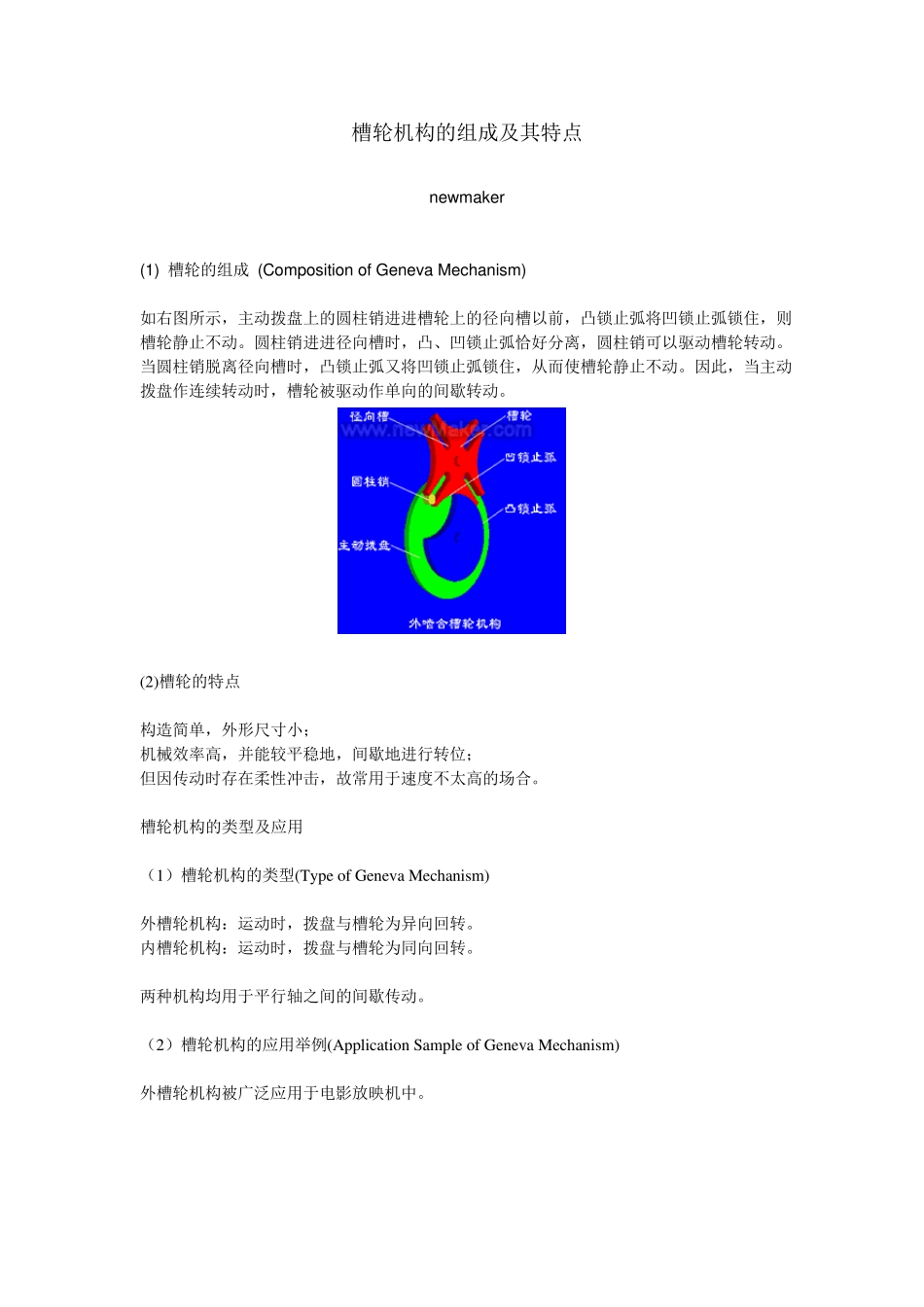

槽轮机构的组成及其特点 new maker (1) 槽轮的组成 (Composition of Geneva Mechanism) 如右图所示，主动拨盘上的圆柱销进进槽轮上的径向槽以前，凸锁止弧将凹锁止弧锁住，则槽轮静止不动。圆柱销进进径向槽时，凸、凹锁止弧恰好分离，圆柱销可以驱动槽轮转动。当圆柱销脱离径向槽时，凸锁止弧又将凹锁止弧锁住，从而使槽轮静止不动。因此，当主动拨盘作连续转动时，槽轮被驱动作单向的间歇转动。 (2)槽轮的特点 构造简单，外形尺寸小； 机械效率高，并能较平稳地，间歇地进行转位； 但因传动时存在柔性冲击，故常用于速度不太高的场合。 槽轮机构的类型及应用 （1）槽轮机构的类型(Ty pe of Genev a Mechanism) 外槽轮机构：运动时，拨盘与槽轮为异向回转。 内槽轮机构：运动时，拨盘与槽轮为同向回转。 两种机构均用于平行轴之间的间歇传动。 （2）槽轮机构的应用举例(Application Sample of Genev a Mechanism) 外槽轮机构被广泛应用于电影放映机中。 (3）球面槽轮机构(Sphere Geneva Mechanism) 当需要在两相交轴之间进行间歇传动时， 可采用球面槽轮机构。右图为球面槽轮机构。 槽轮机构的运动系数及运动特性 (1)槽轮机构的运动系数 k (Motion Factor of Geneva Mechanism) k=td／t 又因拨盘1一般为等速回转，因此时间的比值可以用拨盘转角的比值来表示。可得外槽轮机构运动系数的另一表达式： 由于运动系数 k 应大于零，所以由上式可知外槽轮径向槽的数目 z 应大于3。又由上式可知，运动系数k 总是小于0.5的。也就是说，在这种槽轮机构中，槽轮的运动时间总是小于其静止的时间。 假如在拨盘1上均匀分布地装有 n 个圆销，则当拨盘转动一周时，槽轮将被波动n 次，故运动系数是单圆销 k=n(1/2-1/z) 又因 k 值应小于或即是1，即 n(1/2-1/z)≤1 由此得 n≤2z/(z-2) 由此式可得槽轮 z 与圆销数n 的关系如下表 2)外槽轮机构的运动特性(Motion Property of Geneva Mechanism) 如图所示为外槽轮机构在运动过程中的任一位置。设 i21为槽轮机构的传动比，是一个变量；kα 为其角速度系数，也是一个变量。令: λ=R／L=sin(π／z）， 可得: 由上式可知，当拨盘的角速度ω 1一定时,槽轮的角速度及角加速度的变化取决于槽轮的槽数z。 图（a），（b）分别给出了槽数z=3，4，6时的外槽轮机构的角速度和角加速度变化的变化曲线。 (a) (b) 槽轮机构的几何尺寸计算 根据运动...
