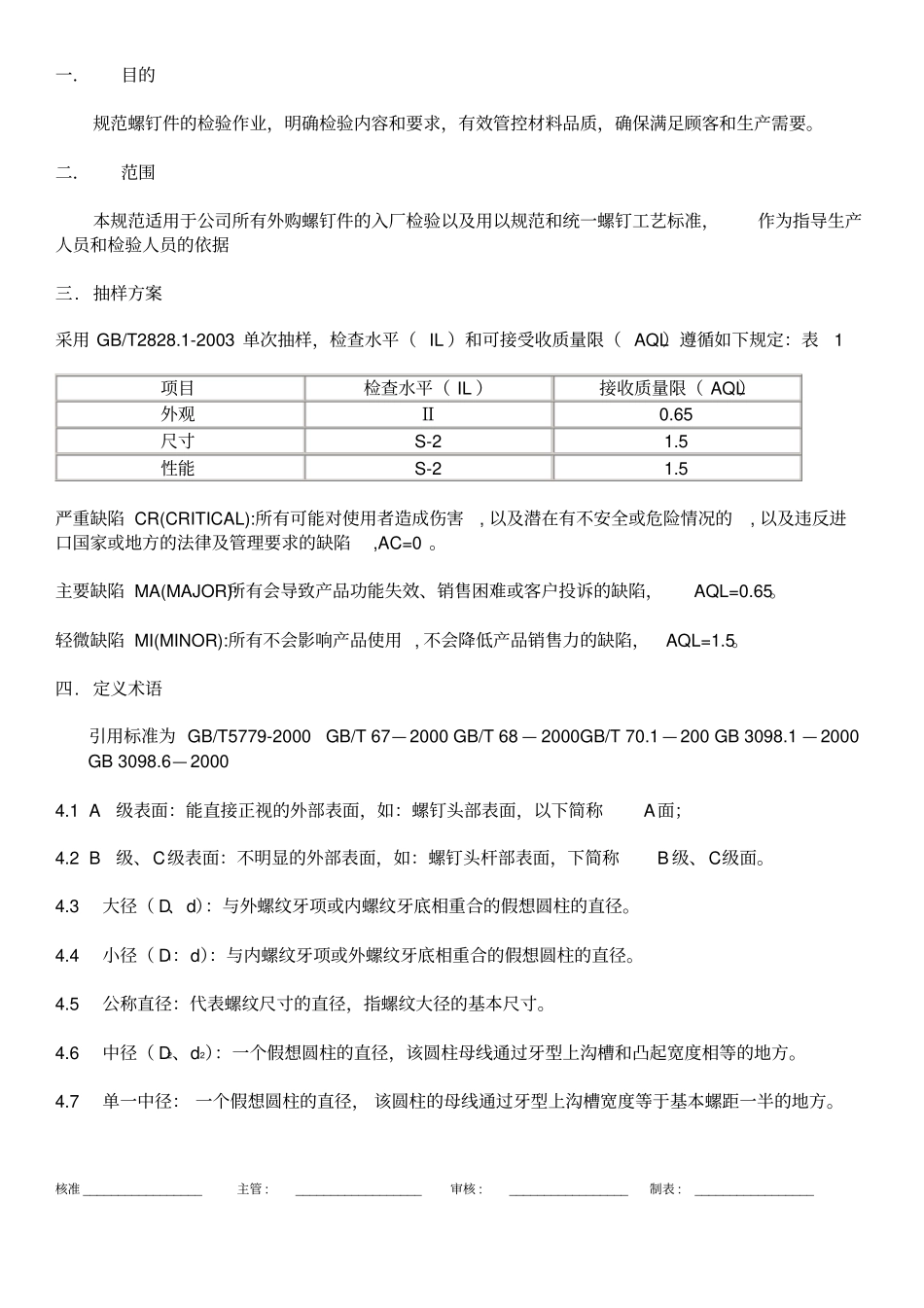

核准_________________主管:__________________审核:_________________制表:_________________一．目的规范螺钉件的检验作业，明确检验内容和要求，有效管控材料品质，确保满足顾客和生产需要。二．范围本规范适用于公司所有外购螺钉件的入厂检验以及用以规范和统一螺钉工艺标准，作为指导生产人员和检验人员的依据三.抽样方案采用GB/T2828.1-2003单次抽样，检查水平（IL）和可接受收质量限（AQL）遵循如下规定：表1项目检查水平（IL）接收质量限（AQL）外观Ⅱ0.65尺寸S-21.5性能S-21.5严重缺陷CR(CRITICAL):所有可能对使用者造成伤害,以及潜在有不安全或危险情况的,以及违反进口国家或地方的法律及管理要求的缺陷,AC=0。主要缺陷MA(MAJOR):所有会导致产品功能失效、销售困难或客户投诉的缺陷，AQL=0.65。轻微缺陷MI(MINOR):所有不会影响产品使用,不会降低产品销售力的缺陷，AQL=1.5。四.定义术语引用标准为GB/T5779-2000GB/T67—2000GB/T68—2000GB/T70.1—200GB3098.1—2000GB3098.6—20004.1A级表面：能直接正视的外部表面，如：螺钉头部表面，以下简称A面；4.2B级、C级表面：不明显的外部表面，如：螺钉头杆部表面，下简称B级、C级面。4.3大径（D、d）：与外螺纹牙项或内螺纹牙底相重合的假想圆柱的直径。4.4小径（D1：d）：与内螺纹牙项或外螺纹牙底相重合的假想圆柱的直径。4.5公称直径：代表螺纹尺寸的直径，指螺纹大径的基本尺寸。4.6中径（D2、d2）：一个假想圆柱的直径，该圆柱母线通过牙型上沟槽和凸起宽度相等的地方。4.7单一中径：一个假想圆柱的直径，该圆柱的母线通过牙型上沟槽宽度等于基本螺距一半的地方。核准_________________主管:__________________审核:_________________制表:_________________4.8作用中径：在规定的旋合长度内恰好包容实际螺纹的一个假想螺纹的中径，该假想螺纹具有基本牙型的螺距、半角及牙型高度，并在牙项、牙底处留有间隙，以保证不与实际螺纹大、小径发生干涉。4.9螺距（P）：相邻两牙在中径线上对应两点间的轴向距离。4.10坏牙：由于冲压或锻造过程中造成螺牙被破坏。4.11损伤：指螺钉任何表面的刻痕。五：检验条件5.1外观缺陷检验条件5.1.1光源：在朝背散射的自然光照下，或在物件距光源0.65～1.0m的40W日光灯下。5.1.2目视距离：300-500mm。5.1.3目视角度：检测面与人眼方向成45°～90°。5.1.4目视时间：5～10S。5.2尺寸规格检验条件5.2.1测量工具：游标卡尺、千分尺、螺纹规。5.3性能检验条件5.3.1测试仪器：ROHS测试仪、盐雾测试机、可程式恒温恒湿箱、洛氏硬度计、万能材料测试仪、延展性测试机。六检验要求6.1螺钉与螺栓不同，一般不用螺母，而是把螺钉直接旋入被连接的螺纹孔内，使被连接件紧密联为一体，通常用于不需要经常拆装的地方。我司常用的普通螺钉有：a）圆头带介自攻螺钉b）沉头自攻螺钉c）圆头带介机牙螺钉d）内六角自攻螺钉e）圆头平尾自攻螺钉核准_________________主管:__________________审核:_________________制表:_________________f）大扁头自攻螺钉g）十字槽自攻螺钉6.2外包装检验标准6.2.1核对采购品名称、型号、规格、数量、生产厂家与BOM一致。6.2.2所有文字符号与标识应清晰、准确，外包装无破损、压坏现象。6.2.3有其他特殊要求时按照所规定的要求执行。6.3外观检验标准a）螺钉表面应光亮清洁，色彩鲜明，无锈蚀、积尘、油汅、水渍和其他杂物等汅渍。b）螺钉（头部）无披锋、毛刺和机械性缺损，头部槽孔位置位正确无偏移。c）喷涂件表面漆膜必须平整光滑，色泽均匀、涂层牢固。其主要表面应无明显流漆、流痕、皱纹和剥落等缺陷。d）电镀件镀层应牢固，镀层应光滑致密，无针孔。6.4尺寸检验标准6.4.1规格尺寸以设计下发图纸、样品、工程资料等确认产品的结构尺寸一致性，试组装时无异常6.4.2常用标准螺丝符合以下规格参数。a）十字槽沉头螺钉（表2）沉头螺钉头部形状有关的尺寸（mm）螺纹规格M2M2.5M3M3.5M4M5M6M8M10dkmax3.84.75.57.38.49.311.315.818.3核准_________________主管:__________________审核:_________________制表:_________________min3.54.45.26.988.910.915.417.8F(max)0.150.20...
