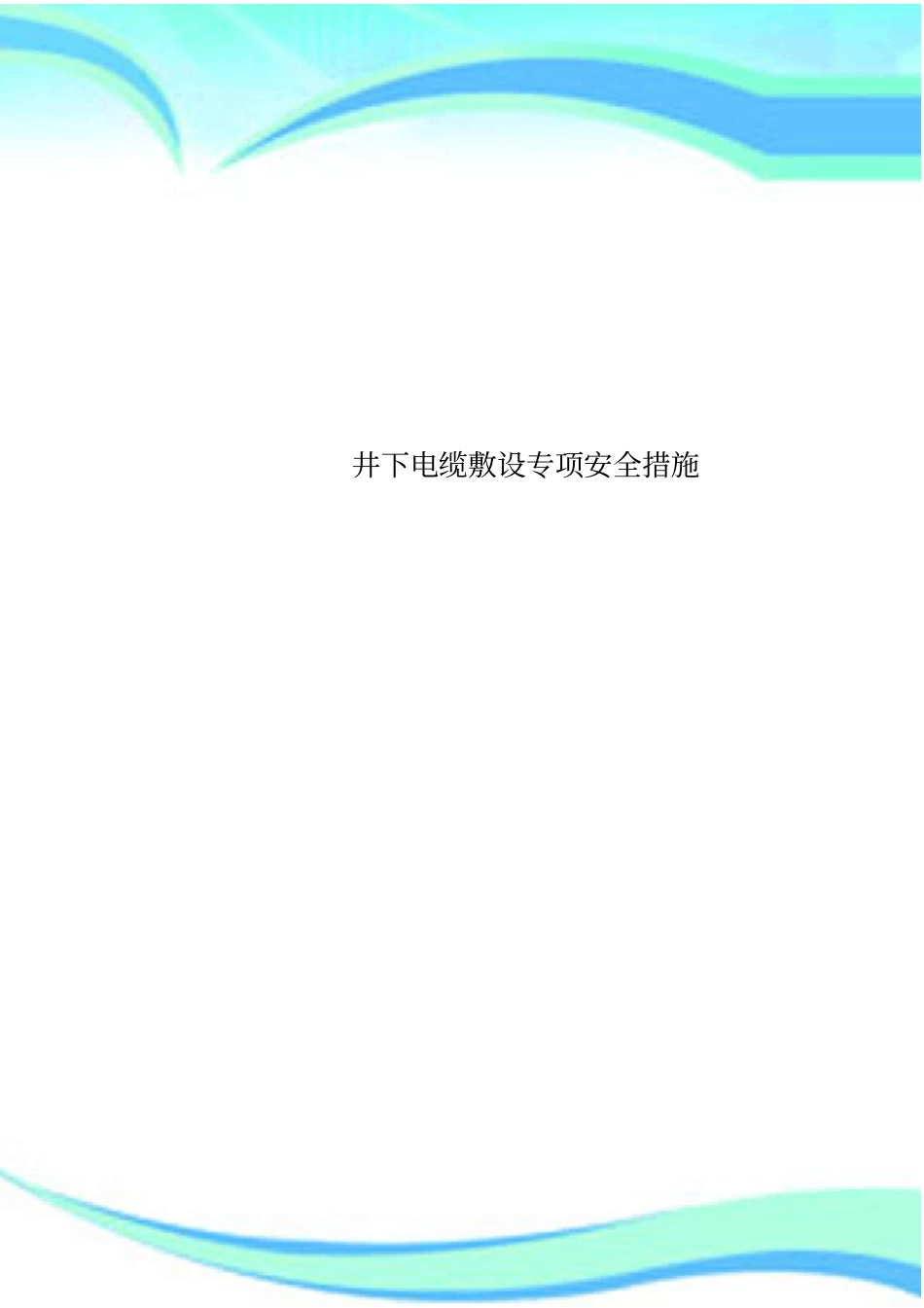

井下电缆敷设专项安全措施VIP专享VIP免费

井下电缆敷设专项安全措施————————————————————————————————作者：————————————————————————————————日期：施工组织设计（方案）报审表工程名称：井下安装二标段工程动力照明线网安装编号：致：MTGY设计研究院有限公司（监理单位）我方已根据施工合同的有关规定完成了井下动力照明线网安装工程电缆敷设专项方案的编制，并经我单位上级技术负责人审查批准，请予以审查。附：井下动力照明线网安装工程电缆敷设专项方案1份承包单位（章）项目经理日期专业监理工程师审查意见：专业监理工程师日期总监理工程师审查意见：项目监理机构总监理工程师日期施工组织设计/方案/措施会签表LF/WB(ZH)-008单位签名日期审查会签意见编制审核批准SXWLNY化工有限公司JJT矿井下动力照明线网安装电缆敷设专项方案YKXL建设发展有限公司*年*月*日1、工程概况井下安装二标段工程按单位工程划分，主要施工项目有：主排水管路安装、井下压风管路安装、井下注氮管路安装、井下灌浆管路安装、井下消防洒水管路安装、井下动力照明线网安装、井下主排水泵房机械设备及配电控制安装（含调试、试验）、井下主变电所设备安装（含调试、试验）等工程施工。单位工程井下动力照明线网安装工程，施工主要内容包括井下动力系统电缆桥架敷设、高低压动力电缆的敷设及接线、接地系统的敷设、井巷照明系统防爆灯具及电缆的敷设安装等项目。2、主要高压电缆敷设清单：地面110KV变电所至井下主变电所DS1/DS2：MYJV22-8.7/10KV3*2401800M井口应急配电室至应急排水泵YJ1/YJ2/YJ3：MYJV22-8.7/10KV3*701650M井下主变电所至胶带机变电所H1/H2：MYJV22-8.7/10KV3*150400M井下主变电所至综采工作面H3：MYJV22-8.7/10KV3*70400M井下主变电所至大巷机头变电所H4/H5：MYJV22-8.7/10KV3*185600M井下主变电所至顺槽连掘面H6/H7/H8：MYPTJ-8.7/10kV3x70+3x35/3+3x2.5600m井下主变电所至大巷连掘面H9/H10/H11：MYPTJ-8.7/10kV3x50+3x25/3+3x2.51100m井下主变电所至大巷连掘面H12/H13/H14：MYPTJ-8.7/10kV3x50+3x25/3+3x2.51000m井下主变电所至综采工作面H15/H16：MYJV22-8.7/10kV3x120400m井下主变电所至井下变压器T1/T2：MYJV22-8.7/10KV3*5058M井下主变电所至井下排水泵房PS1/PS2/PS3/PS4：MYJV22-8.7/10KV3*50110M3.电缆敷设专项方案3.1电缆敷设方式本单位工程内的电缆设计敷设方式有两种：地面部分电缆沿电缆沟敷设，井下部分主斜井内电缆沿电缆桥架敷设、胶带大巷及顺槽内电缆沿电缆挂钩敷设、井下主变电所及主排水泵房内电缆沿电缆沟敷设。3.2入井电缆主要施工方案入井动力电缆共7根，分别来自110KV变电所和井口应急排水泵配电室，电缆长度1800米和1650米。根据生产厂家电缆盘容量，入井电缆将分成4盘包装。敷设时按每盘单独敷设，敷设路线按设计沿电缆沟和电缆桥架，敷设技术方案如下：3.2.1地面变电所部分（1）将第1盘高压电缆用吊装机械将成盘电缆整体吊至主斜井口旁，用专用电缆提升架（额定载荷10T），将电缆提升离开地面约10~15公分，保证电缆盘能够良好的滚动。（2）电缆盘的安放位置要离开主斜井口5米，便于电缆从盘上取下。（3）测算好主井口至地面110KV变电所的距离。（4）将地面电缆沟各拐弯处，上下穿口处，各布置电缆地滑车、转角滑车等。滑车一定要固定牢固。（5)在110KV变电所门口布置一台慢速电动卷扬机（或回柱绞车），固定牢固。（6)电缆起头处，加绝缘外皮保护套，用电缆专用牵引网套起头，且固定牢固。（7）沿电缆路线，由绞车放软丝钢丝绳，穿各处过洞口、拐弯口，与电缆头连接。（7)电缆盘、绞车、电缆沟拐弯、过洞处、电缆沟中间段，各布置专人看护电缆敷设，遇有紧急情况，立即通过对讲机叫停。（8)绞车开车的过程中，司机精力要集中，防止电缆因受力过大而损坏。（8)电缆敷设到测算好的米数时，即停止作业。沿线各看护人员查看电缆敷设情况，确保电缆沿正确的线路敷设并未受外伤。（9）电缆距离井口部位要绑扎固定牢固，防止在下一步的斜井敷设过程中受力。(10)当使用机械牵引不到位的情况下，集中人员进行人力牵引。3.2.2主斜井部分（1...
