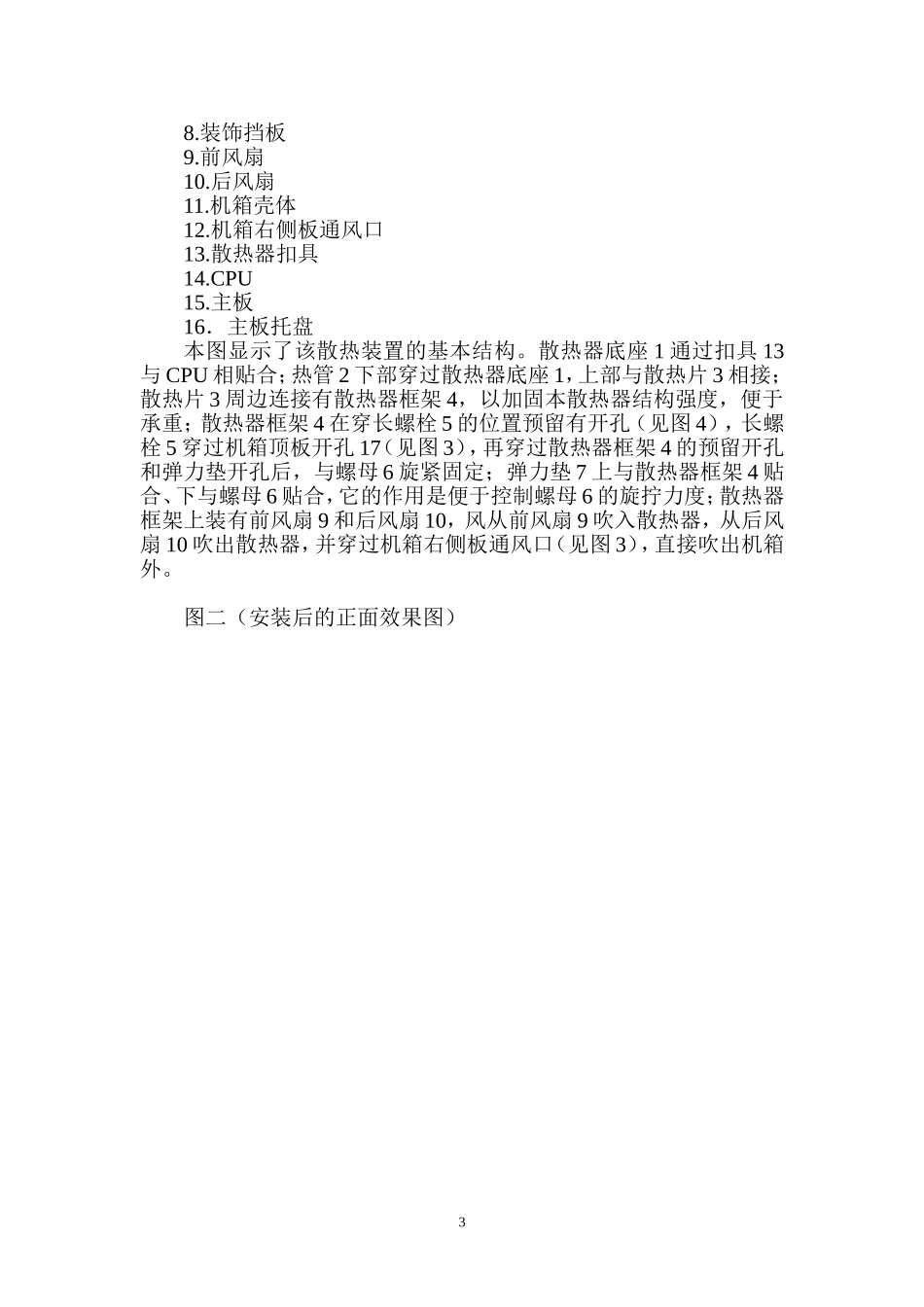

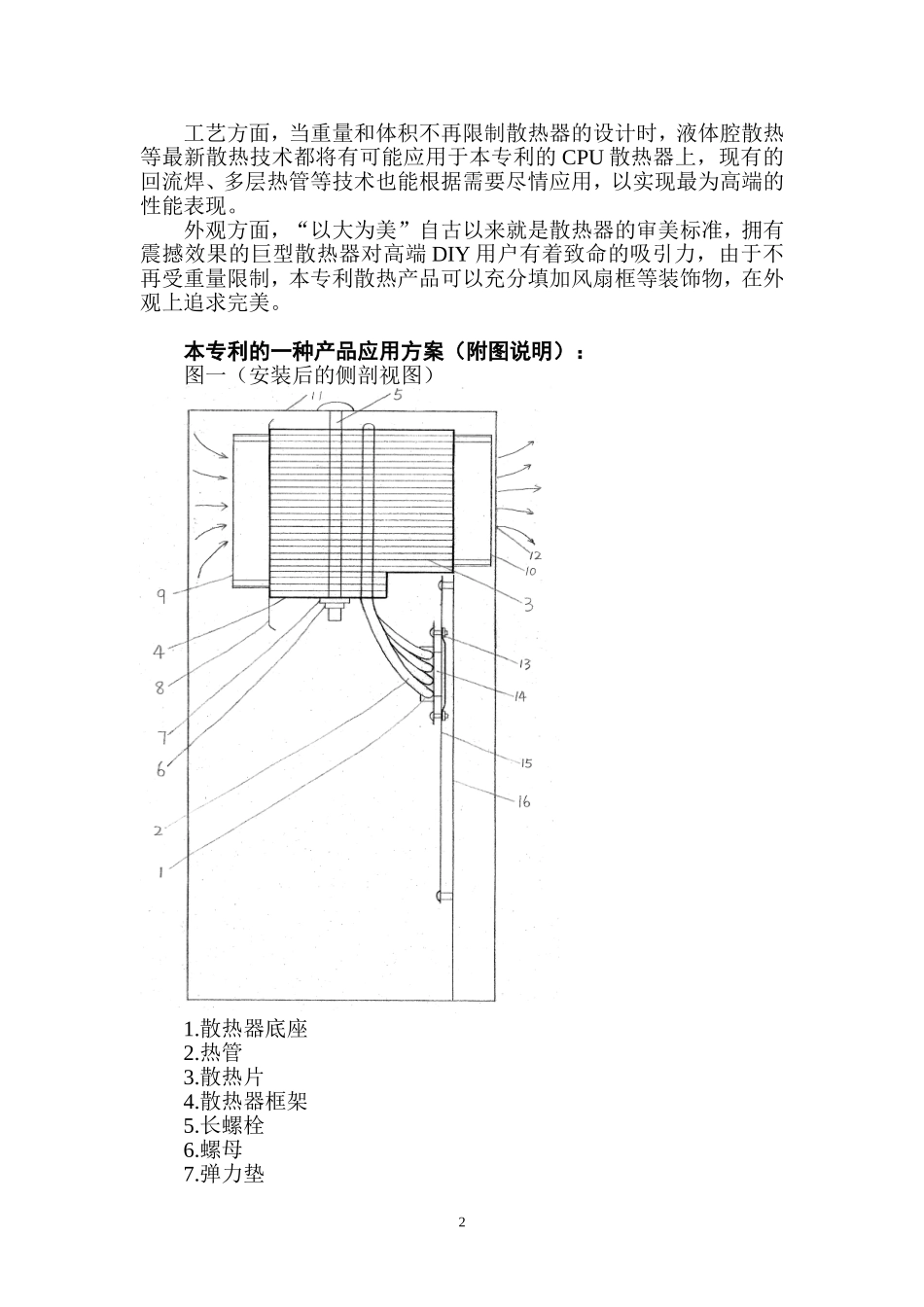

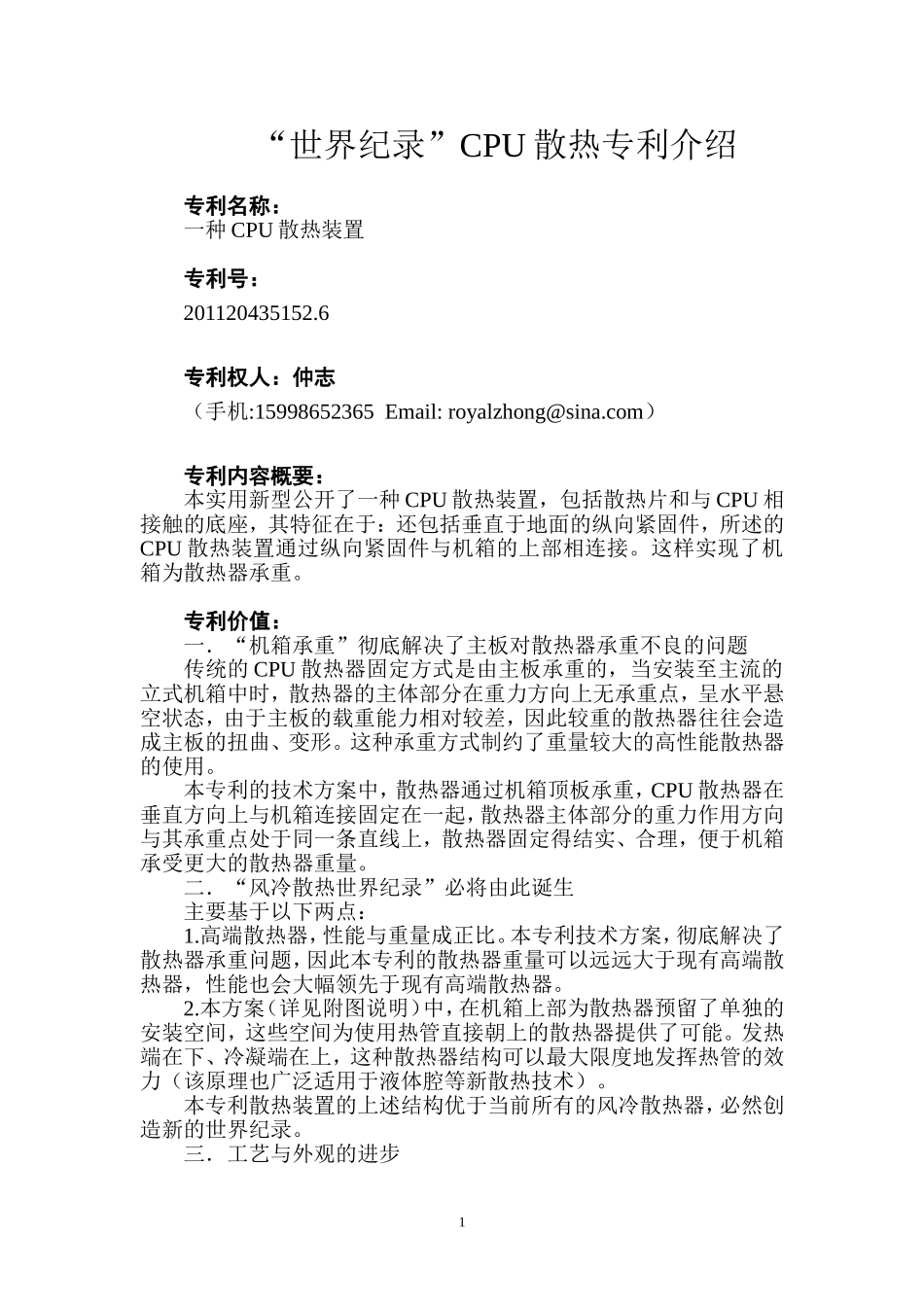

“世界纪录”CPU散热专利介绍专利名称：一种CPU散热装置专利号：201120435152.6专利权人：仲志（手机:15998652365Email:royalzhong@sina.com）专利内容概要：本实用新型公开了一种CPU散热装置，包括散热片和与CPU相接触的底座，其特征在于：还包括垂直于地面的纵向紧固件，所述的CPU散热装置通过纵向紧固件与机箱的上部相连接。这样实现了机箱为散热器承重。专利价值：一．“机箱承重”彻底解决了主板对散热器承重不良的问题传统的CPU散热器固定方式是由主板承重的，当安装至主流的立式机箱中时，散热器的主体部分在重力方向上无承重点，呈水平悬空状态，由于主板的载重能力相对较差，因此较重的散热器往往会造成主板的扭曲、变形。这种承重方式制约了重量较大的高性能散热器的使用。本专利的技术方案中，散热器通过机箱顶板承重，CPU散热器在垂直方向上与机箱连接固定在一起，散热器主体部分的重力作用方向与其承重点处于同一条直线上，散热器固定得结实、合理，便于机箱承受更大的散热器重量。二．“风冷散热世界纪录”必将由此诞生主要基于以下两点：1.高端散热器，性能与重量成正比。本专利技术方案，彻底解决了散热器承重问题，因此本专利的散热器重量可以远远大于现有高端散热器，性能也会大幅领先于现有高端散热器。2.本方案（详见附图说明）中，在机箱上部为散热器预留了单独的安装空间，这些空间为使用热管直接朝上的散热器提供了可能。发热端在下、冷凝端在上，这种散热器结构可以最大限度地发挥热管的效力（该原理也广泛适用于液体腔等新散热技术）。本专利散热装置的上述结构优于当前所有的风冷散热器，必然创造新的世界纪录。三．工艺与外观的进步1工艺方面，当重量和体积不再限制散热器的设计时，液体腔散热等最新散热技术都将有可能应用于本专利的CPU散热器上，现有的回流焊、多层热管等技术也能根据需要尽情应用，以实现最为高端的性能表现。外观方面，“以大为美”自古以来就是散热器的审美标准，拥有震撼效果的巨型散热器对高端DIY用户有着致命的吸引力，由于不再受重量限制，本专利散热产品可以充分填加风扇框等装饰物，在外观上追求完美。本专利的一种产品应用方案（附图说明）：图一（安装后的侧剖视图）1.散热器底座2.热管3.散热片4.散热器框架5.长螺栓6.螺母7.弹力垫28.装饰挡板9.前风扇10.后风扇11.机箱壳体12.机箱右侧板通风口13.散热器扣具14.CPU15.主板16．主板托盘本图显示了该散热装置的基本结构。散热器底座1通过扣具13与CPU相贴合；热管2下部穿过散热器底座1，上部与散热片3相接；散热片3周边连接有散热器框架4，以加固本散热器结构强度，便于承重；散热器框架4在穿长螺栓5的位置预留有开孔（见图4），长螺栓5穿过机箱顶板开孔17（见图3），再穿过散热器框架4的预留开孔和弹力垫开孔后，与螺母6旋紧固定；弹力垫7上与散热器框架4贴合、下与螺母6贴合，它的作用是便于控制螺母6的旋拧力度；散热器框架上装有前风扇9和后风扇10，风从前风扇9吹入散热器，从后风扇10吹出散热器，并穿过机箱右侧板通风口（见图3），直接吹出机箱外。图二（安装后的正面效果图）31.散热器底座2.热管3.散热片4.散热器框架5.长螺栓8.装饰挡板11.机箱壳体13.散热器扣具15.主板本图中，长螺栓穿过散热器的部分，被装饰挡板8挡在了下面，这样可以更加美观，档板上的LOGO可以使用LED彩灯，以增强视觉效果；散热器中线附近，即档板8下的穿长螺栓的位置，是没有散热片4的，散热片分为两部分，位于装饰档板8的左右两侧，散热片边缘装有框架4；个人感觉不加装前风扇时，散热器的金属质感更为养眼，故本视图中未加装前风扇；因手工画图不便，位于散热片背面的后风扇和右侧板通风口没有画，实际上是存在的。图三（机箱一角内视图，侧前下方视角，未安装散热器）12.机箱右侧板通风口15.主板17.机箱顶板开孔18.机箱后板风扇本图显示了与散热器对应的机箱主要部件的设计，右侧板通风口12与散热器后风扇10的位置对应，且距离很近，用于将散热器的热风直接排出机箱外；机箱后板风扇18的尺寸较大，用于机箱内部的整体排风；机箱顶板有长条形开孔17，长螺栓穿入其中并能在一定范围内水平移动...
