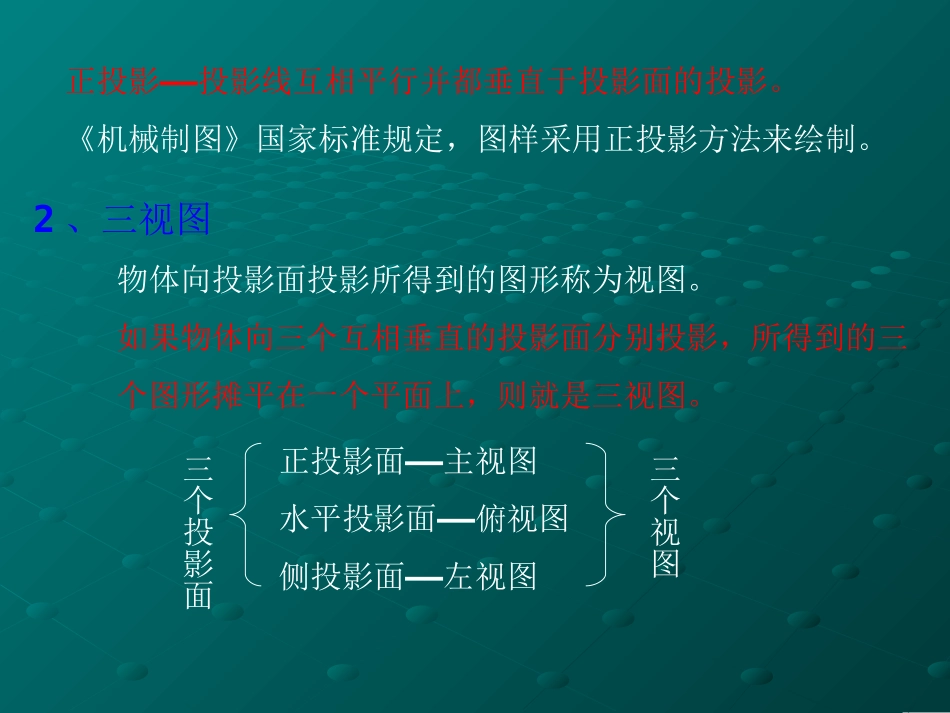

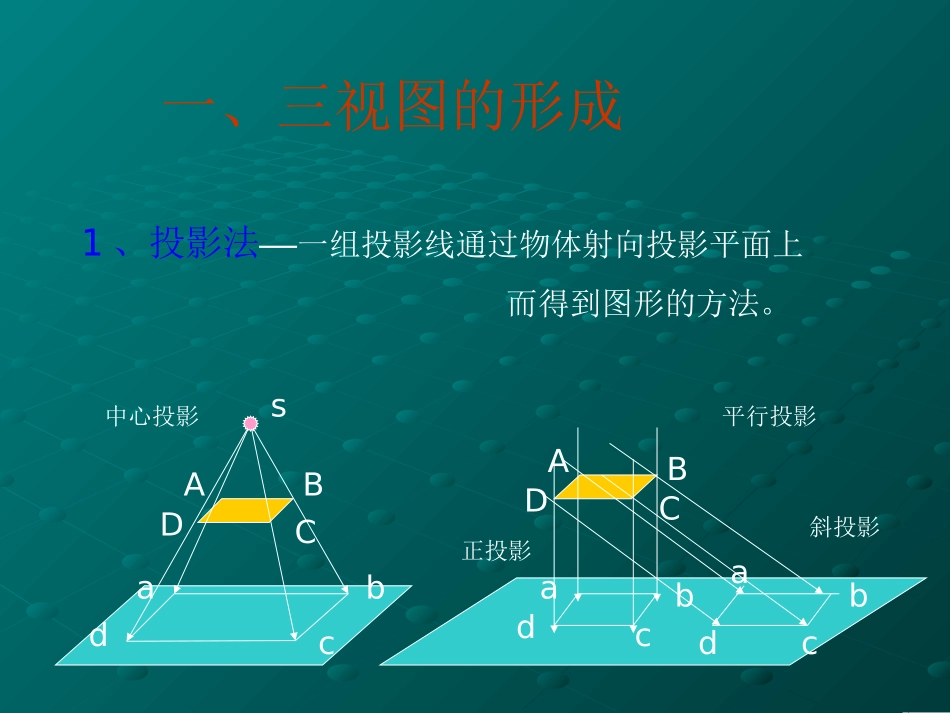

三视图三视图wanily一、三视图的形成1、投影法——一组投影线通过物体射向投影平面上而得到图形的方法。sABCDabcd中心投影ABDCadbcabcd平行投影正投影斜投影——正投影投影线互相平行并都垂直于投影面的投影。《机械制图》国家标准规定，图样采用正投影方法来绘制。2、三视图物体向投影面投影所得到的图形称为视图。如果物体向三个互相垂直的投影面分别投影，所得到的三个图形摊平在一个平面上，则就是三视图。三个投影面——正投影面主视图——水平投影面俯视图——侧投影面左视图三个视图正投影面侧投影面水平投影面主视图俯视图左视图高长宽三视图的形成主视图左视图俯视图返回二、三视图的对应规律从前面正对着物体观察，画出主视图，主视图反映了物体的长和高及前后两个面的实形。从上向下正对着物体观察，画出俯视图，布置在主视图的正下方，俯视图反映了物体的长和宽及上下两个面的实形。从左向右正对着物体观察，画出左视图，布置在主视图的正右方，左视图反映了物体的宽和高及左右两个面的实形。三视图能反映物体真实的形状和长、宽、高。1、三视图的意义：2、三视图的对应规律：主视图和俯视图的长对正主视图和左视图的高平齐俯视图和左视图的宽相等三、三视图的画法步骤：（1）画物体的中心线、底面线、端面线等基准线（2）画最能反映该物体形状的视图（不一定是主视图）（3）根据三视图的对应规律画出其他视图例1：基本几何体（柱、锥、台、球）的三视图主视1、四棱柱（长方体）2、四棱锥主视例2:组合体（由基本几何体通过组合或截割得到）的三视图1、六角螺栓主视2、支承板主视画组合体的三视图——一要分清各简单形体——二要按简单形体逐个从大到小、从外到里的顺序画——“”三要用好正、齐、等四、三视图的尺寸标注1、基本规则：（1）物体的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关（2）图样中的尺寸以毫米为单位时，不需标注计量单位的符号和名称，如采用其他单位，则必须注明相应的计量单位的符号或名称（3）图样中所标注的尺寸，应该是该图样所示物体的最后完工的尺寸，否则应加以说明（4）物体的每一尺寸一般只标注一次，并应标注在反映该结构最清晰的图形上2、标注尺寸的三要素一个完整的尺寸应包括尺寸界线、尺寸线和尺寸数字三个基本要素。例：6030193881350尺寸界线尺寸线尺寸数值3、尺寸分析图形中的尺寸，按其作用分为定形尺寸和定位尺寸两类，而在标注和分析尺寸时，首先必须确定基准。（1——）基准标注尺寸的起点，是根据机械制造的要求来选择的。一般取机件的底面、端面、对称中心、轴线作为基准。（2——）定形尺寸确定图形中各线段形状大小的尺寸。如：直线的长度，圆及圆弧的直径或半径，角度的大小等。（3——）定位尺寸确定图形中线段间相对位置的尺寸。有时同一尺寸既有定形尺寸的作用，又有定位尺寸的作用。通过尺寸标注，视图的数量可减少，而且以少为佳。例:按1:1的比例画出所给零件的三视图，并标注尺寸3015406010151060401515301010主视第三角法和第一角法划分第三角法和第一角法划分一、一、国家标准国家标准GB/T14692-1993GB/T14692-1993“中规定，我国的机械图样应按“中规定，我国的机械图样应按第一角画法布置六个基本视图，第一角画法布置六个基本视图，…………必要时（如按合同规定必要时（如按合同规定”等），才允许使用第三角画法。因此，除按合同规定外我”等），才允许使用第三角画法。因此，除按合同规定外我国均采用第一角画法。但在国际间的技术交流中，常常会遇国均采用第一角画法。但在国际间的技术交流中，常常会遇到第三角画法的图纸，下面对第三角画法作一简要介绍：到第三角画法的图纸，下面对第三角画法作一简要介绍：三个互相垂直的平面将空间分为八个分角，分别称为第三个互相垂直的平面将空间分为八个分角，分别称为第ⅠⅠ角、角、第第ⅡⅡ角、第角、第ⅢⅢ角角…………，如下图所示，如下图所示::第一角画法是将机件置于第第一角画法是将机件置于第ⅠⅠ角内，使机件处于角内，使机件处于→→观察者与投影面之间（即保持人物面的位置→→观察者与投影面之间（即保持人物面的...
