第四讲 船体构件展开-双曲度板VIP免费

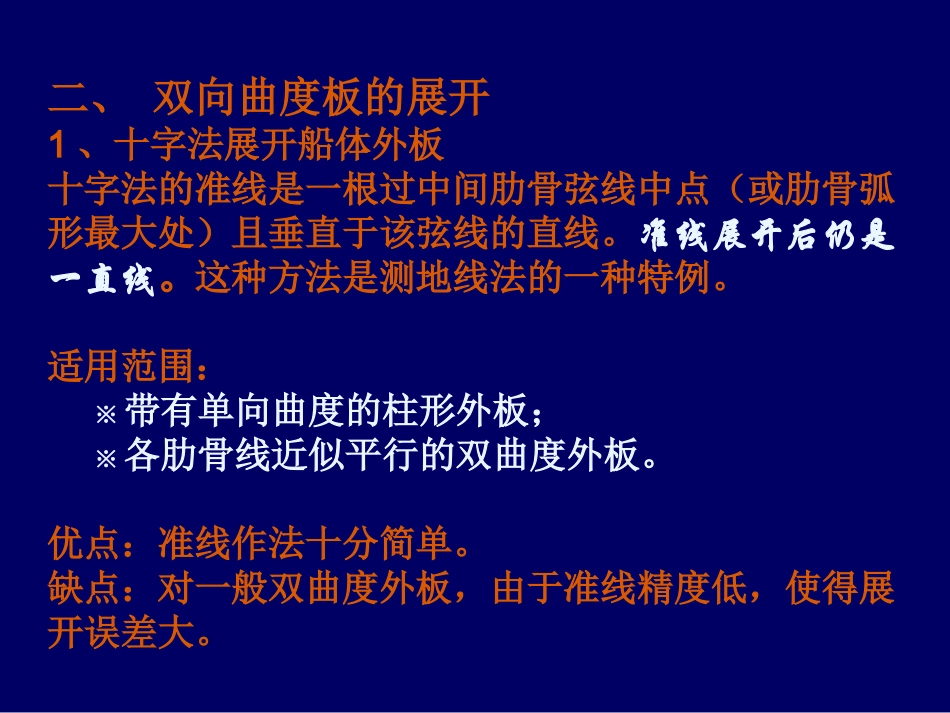

【教学目的】掌握双向曲度板的近似展开方法。【教学重点】1、扇形外板的近似测地线展开法。2、棱形外板的近似测地线展开法。3、用撑线法展开舷墙板。【教学方法】通过实例演示使学生掌握外板展开的典型方法和步骤。在展开扇形板和棱形板时，要特别注意讲解正确判断肋骨弯度方向的方法，这是学生很容易犯错的地方第四讲、船体外板展开（二）二、双向曲度板的展开1、十字法展开船体外板十字法的准线是一根过中间肋骨弦线中点（或肋骨弧形最大处）且垂直于该弦线的直线。准线展开后仍是一直线。这种方法是测地线法的一种特例。适用范围：※带有单向曲度的柱形外板；※各肋骨线近似平行的双曲度外板。优点：准线作法十分简单。缺点：对一般双曲度外板，由于准线精度低，使得展开误差大。·O3C×DD×EO2O3O4O1O5m·sm·s····33‘×2×1×4×5××××2‘4‘5‘1‘船首船尾O1O2O3O4O52、近似测地线展开法测地线：连接曲面上两定点的最短的曲线。如果曲面是可展的，则在展开图上的测地线为一条直线。近似测地线：船体曲面很多不可展，但曲度较缓和，在展开图上的测地线可近似看作一条直线。近似测地线展开法：利用近似测地线作为展开外板的准线。（1）扇形外板的近似测地线展开法扇形板：在肋骨型线图中，外板接缝线所包围的肋骨型线呈扇形时的船体外板。●●o4o5o3b4a6●o6●b5a7●o7b2a4●o2b1a3●o11.在肋骨型线图上做测地线•把肋骨线与上下纵缝线交点连成弦线；•过中间肋骨线中点o4作本身弦线的垂线，与＃3和＃5肋骨线交于o3和o5；•过o3点作＃3肋骨弦线的垂线，与＃2和＃4肋骨线交于b2和a4，取o2b2=o4a4，这样就得到＃2肋骨线上的测地线交点o2。•过o2点作＃2肋骨弦线的垂线，与＃1和＃3肋骨线交于b1和a3，取o1b1=o3a3，这样就得到＃1肋骨线上的测地线交点o1。•同理可得到o6和o7.。•光顺连接o1，o2，等各点即得到测地线。1.在肋骨型线图上做测地线2.求测地线、纵缝线实长3.求肋骨弯度s4.展开mss44‘×5×6×7×5’×6’×7’×3’×2’×1’×3×2×1（2）菱形外板的近似测地线展开法菱形板：在肋骨型线图上的投影呈菱形的外板。菱形板测地线的特点：测地线不与中间肋骨弦线垂直，而是偏转一定角度，贯穿全部肋骨。●●●o4o3o2＃1＃2＃3＃4＃5＃6＃71′2′3′4′5′6′7′a4b2●●●o1a3b1●●a6b3●●a5b4●●●o5●o6a7b5●●●o71.在肋骨型线图上做测地线LKo4a3实长s1.在肋骨型线图上做测地线2.求肋骨弯度s下纵缝线实长o7o6o5o4o3o2o1×××××××××××××××76543217‘6‘5‘4‘3‘2‘1‘·······sa33、撑线法（三角线法）展开船体外板撑线法：应用可展曲面中的三角线展开法来近似展开不可展曲面。原理：将不可展曲面分割成一定数量的小曲面三角形，将小曲面三角形的三条曲线边近似看作直线边，并求出其实长，即可依次撑线展开所有的小三角形，从而得到整个展开图。缺点：存在一定误差的，曲面的曲度愈大或三角形顶点间距愈大，则误差也愈大；若三角形分割得愈多，则操作愈繁琐。适用范围：一般用于舷墙板或横向曲度较小的外板的展开。例：舷墙板的三角线展开法
