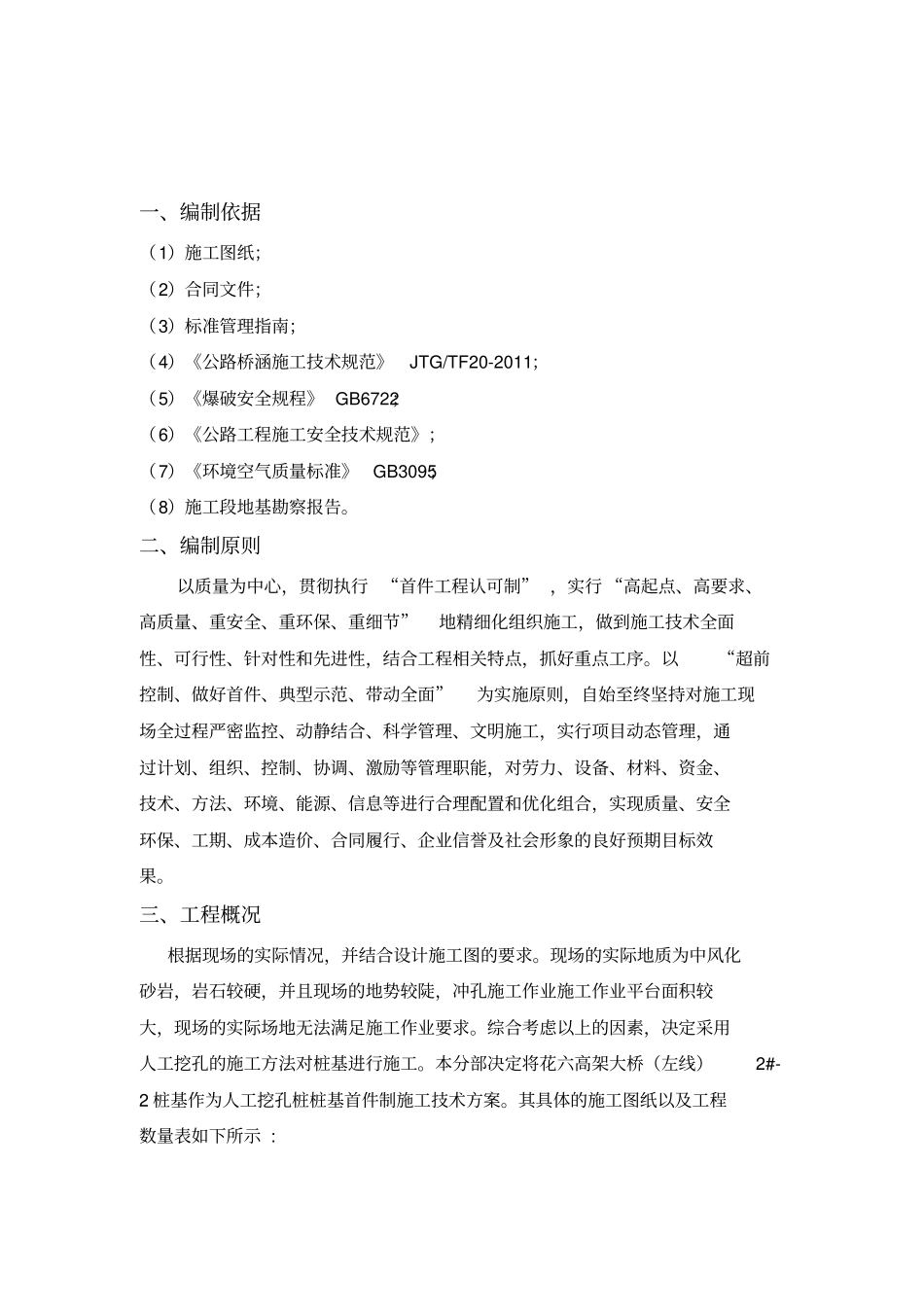

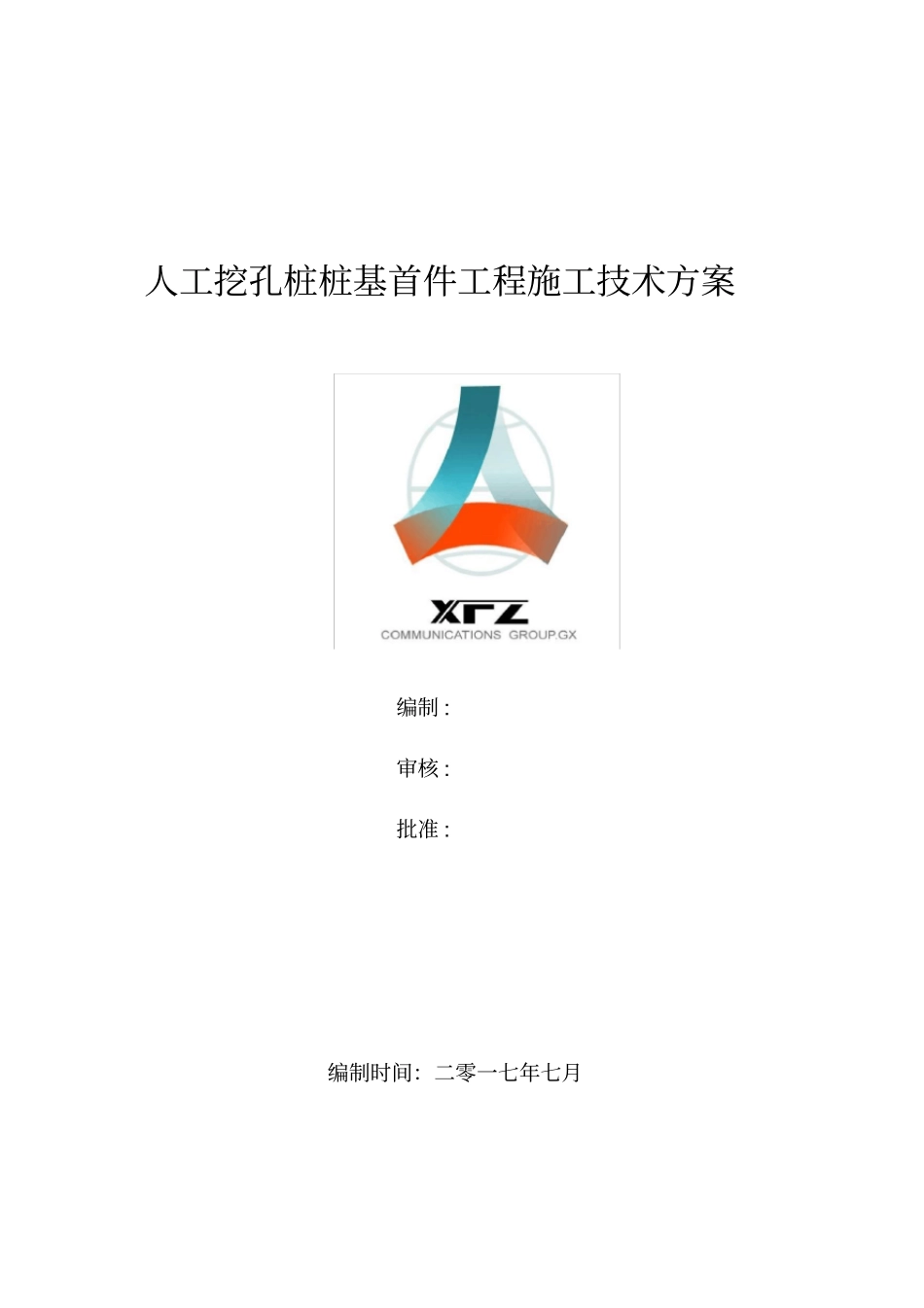

人工挖孔桩桩基首件工程施工技术方案编制:审核:批准:编制时间：二零一七年七月一、编制依据（1）施工图纸；（2）合同文件；（3）标准管理指南；（4）《公路桥涵施工技术规范》JTG/TF20-2011；（5）《爆破安全规程》GB6722；（6）《公路工程施工安全技术规范》；（7）《环境空气质量标准》GB3095；（8）施工段地基勘察报告。二、编制原则以质量为中心，贯彻执行“首件工程认可制”，实行“高起点、高要求、高质量、重安全、重环保、重细节”地精细化组织施工，做到施工技术全面性、可行性、针对性和先进性，结合工程相关特点，抓好重点工序。以“超前控制、做好首件、典型示范、带动全面”为实施原则，自始至终坚持对施工现场全过程严密监控、动静结合、科学管理、文明施工，实行项目动态管理，通过计划、组织、控制、协调、激励等管理职能，对劳力、设备、材料、资金、技术、方法、环境、能源、信息等进行合理配置和优化组合，实现质量、安全环保、工期、成本造价、合同履行、企业信誉及社会形象的良好预期目标效果。三、工程概况根据现场的实际情况，并结合设计施工图的要求。现场的实际地质为中风化砂岩，岩石较硬，并且现场的地势较陡，冲孔施工作业施工作业平台面积较大，现场的实际场地无法满足施工作业要求。综合考虑以上的因素，决定采用人工挖孔的施工方法对桩基进行施工。本分部决定将花六高架大桥（左线）2#-2桩基作为人工挖孔桩桩基首件制施工技术方案。其具体的施工图纸以及工程数量表如下所示:立面图横断面图2#-2桩基工程数量表四、首件工程目的1、通过本次人工挖孔桩桩基的施工，总结出一套人工挖孔桩桩基施工的合理施工组织和机械设备的配置方式。2、总结如何依据合同文件的技术、质量标准以及部颁质量标准进行规范的程序管理方法和质量控制手段。3、通过本次首件工程施工，收集相关数据，以便指导本分部人工挖孔桩桩基施工并达到技术质量标准。4、通过本次人工挖孔桩桩基的施工，总结出一套完整的施工方法。首件工程在完成后，指挥部和总监办相关人员现场进行验收，并现场对验收结果进行打分，总分≥90，即为优良标准，本次施工质量争取达到优良。利用该施工方法对其他的人工挖孔桩施工进行作业指导，从而达到首件制工程的推广意义。五、施工进度计划施工进度计划表六、机械设备及人员配置1.机械设备准备人工挖孔桩主要机械设备表序号机械名称单位型号数量功率备注1吊车台125吨2砼搅拌运输车台33抽水机台14电焊机台1500W工作内容时间2017-7-23～2017-8-25人工挖孔桩桩基首件工程施工5空压机台15.5KW6风镐把17打钻机台18卷扬机台19插入式振捣棒台ZX50370棒10电动鼓风机台EB081150W11手推人力车辆112搅拌机台12、人员配备序号姓名职务职责备注1分部经理现场总指挥2分部副经理生产安排与协调3分部总工技术总负责4测量负责人负责现场管理5工区长负责现场管理6试验室主任现场试验负责7安全主管现场安全管理8施工员现场施工管理9施工员现场施工管理七、挖孔桩施工方法及施工工艺征地红线内清表→测量放样→水准仪测原地面标高（→开挖至桩基顶标高处）→测量精准放样→砼护壁施工（高出原地面30cm）→在护壁顶上四角定位→开挖（每下1米打一节1米高的护壁）→施工员每日检查挖孔竖直度与孔径→终孔（端承桩需要比设计桩底标高低至少5cm）→监理验孔→钢筋笼制作与验收→吊装钢筋笼→清孔→砼灌注→检测（至少7天后）。具体的施工工艺图见附件。7.1测量方案测量依据设计院提供的平面控制点与水准点为基准进行复测和引测。根据设计院提供的有关测量资料、设计结构图、复测资料进行计算和桩基测量放样。根据本桥桩位、导线点，按桥墩、台各桩坐标，利用全站仪放出每根桩准确位置，并做出明显标记，经自检复核后，呈报放样资料，并经监理工程师签认，确认无误后，方可使用。以本工程执行的施工规范中的有关规定作为精度标准。7.1.1平面控制测量对施工现场及控制点进行实地踏勘，结合工程平面布置图，创建施工测量平面控制网。放样时每点至少有两个控制点做后视，便于校核。定期对导线控制网进行闭合校验,保证各点位于同一系统。随着施工的进展，每个月至少复测一次，以求控制...
