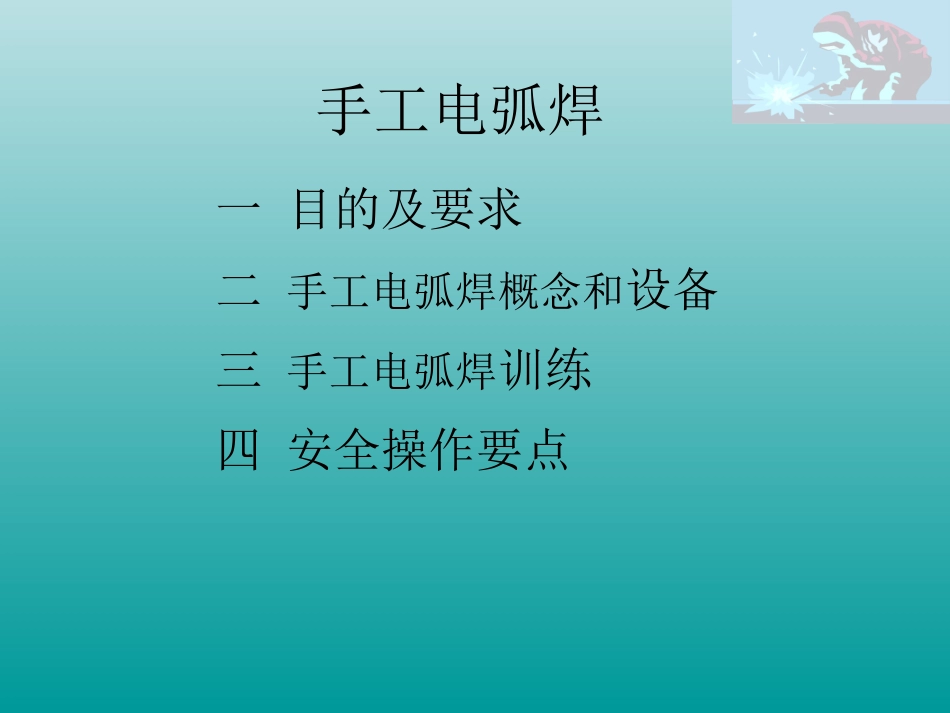

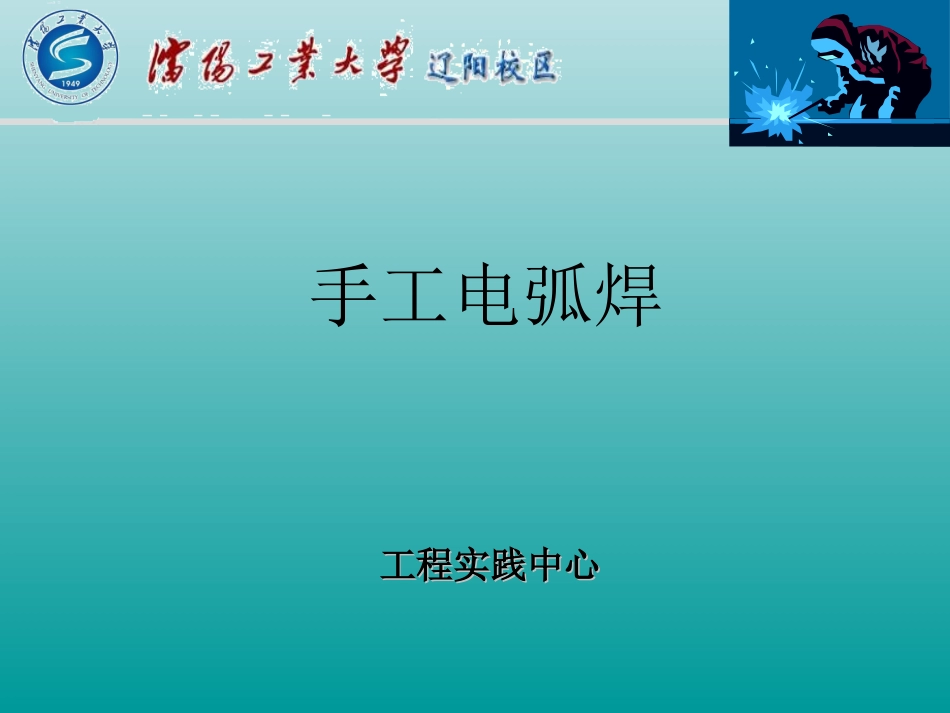

手工电弧焊工程实践中心工程实践中心手工电弧焊一目的及要求二手工电弧焊概念和设备三手工电弧焊训练四安全操作要点一目的及要求1.了解手工电弧焊的过程、特点和应用2.熟悉手工电弧焊的主要设备3.掌握手工电弧焊的基本操作4.了解接头形式、坡口形式和焊接位置种类5.了解常见的焊接缺陷和焊接变形6.熟悉手工电弧焊安全操作技术二手工电弧焊概念和设备电弧焊是指利用电弧作为热源的熔焊方法，简称弧焊。用手工操纵焊条进行焊接的电弧焊方法，称为手弧焊。1.手工电弧焊概念：是用手操作焊条，利用焊条与被焊金属工件间产生的电弧热量加热并熔化金属，随后形成焊缝，获得牢固接头的焊接方法。缺点：焊缝短而不连续，焊缝宽度不均，焊缝质量不稳定。2.手工电弧焊设备熔池工件焊缝渣壳电弧焊条焊钳焊接电缆焊机接头和焊缝名称b）焊缝各部分名称堆高熔宽熔深a）焊接接头热影响区焊缝熔合区母材（1）电焊机手弧焊机简称电焊机或弧焊机，是手弧焊的电源。焊接电源在结构上及特性上与一般电源不同。手弧焊时，电焊机与电弧组成一个电源-负载系统，电弧是一个变动的负载.在稳定状态下弧焊电源的输出电压与输出电流之间的关系称为电源的外特性。手弧焊时为保证电弧的稳定燃烧和引弧容易，要求焊接电源外特性必须是下降的。此外，焊接电源还应具有适当的空载电压、良好的动特性、良好的调节特性等。弧长5mm弧长2mmU（V）I（A）1）交流弧焊机交流弧焊机是一种特殊的降压变压器，又称弧焊变压器。它将电网输入的交流电变成适宜于电弧焊的交流电。此类焊接电源通过增大主回路电感量来获得下降特性，其中有一种方式是增强变压器本身的漏磁，形成漏磁感抗。弧焊变压器中可调感抗除用以获得下降特性外，还有稳定焊接电弧和调节焊接电流的作用。2）直流弧焊机常用的直流弧焊机有两类，一类是直流弧焊发电机，它坚固耐用，工作电流稳定，但由于制造成本高，效率低，消耗电能大，噪声大，故用电动机驱动的弧焊发电机已趋于淘汰。另一类是弧焊整流器，其结构相当于在交流弧焊机上加上整流器（如硅整流器），它将交流电变成直流电输出，既弥补了交流电焊机稳定性不好的缺点，又比直流弧焊发电机结构简单，消除了噪音。直流电焊机交流电焊机（2）手工电弧焊接线焊接前，将焊钳和焊件分别接到弧焊机输出端的两极，并用焊钳夹持焊条。焊条和焊件分别成为两个电极。（3）焊接电弧及其特性由焊接电源供给的、具有一定电压的两电极间或电极与焊件间、在气体介质中产生的强烈而持久稳定的放电现象，叫焊接电弧。一般情况下，电弧热量在阳极区产生的较多，约占总热量的一般情况下，电弧热量在阳极区产生的较多，约占总热量的443%3%，阴极约，阴极约36%36%，弧柱约，弧柱约21%21%。用钢焊条焊钢材时温度分布如。用钢焊条焊钢材时温度分布如下：下：阳极区阳极区2600K2600K，阴极区，阴极区2400K2400K，电弧中心，电弧中心6000-8000K6000-8000K。。使用直流电源焊接时有正接、反接两种：使用直流电源焊接时有正接、反接两种：正接：正极接工件—工件温度可稍高一些。正接：正极接工件—工件温度可稍高一些。反接：负极接工件，工件温度可稍低一些。反接：负极接工件，工件温度可稍低一些。交流焊机交流焊机,,无正反接特点，温度均为无正反接特点，温度均为2500K2500K。。手弧焊时，电弧产生的热量只有手弧焊时，电弧产生的热量只有6565％～％～8585％用于加热和％用于加热和熔化金属。其余的热量则散失在电弧周围和飞溅的金属熔滴中。熔化金属。其余的热量则散失在电弧周围和飞溅的金属熔滴中。（4）手工电弧焊用焊条、焊钳和面罩焊条是电焊条的简称，由药皮和焊芯两部分组成。它实际就是涂有药皮的供手弧焊用的熔化电极。1)焊芯焊芯是指焊条中被药皮包覆的金属芯。其作用有二：•一是作为电极，传导电流，产生电弧；•二是熔化后作为填充金属，与熔化的母材一起组成焊缝金属。焊芯的牌号用“H”即“焊”字汉语拼音的第一个字母表示；其后的牌号表示方法与钢号表示方法相同。例如：H08MnA表示高级优质，主要合金元素为Mn，其含量％左右,含碳量为0.08％的焊接用钢丝。•手弧焊时，焊芯金属约占整个焊缝金属的50％～70％...
