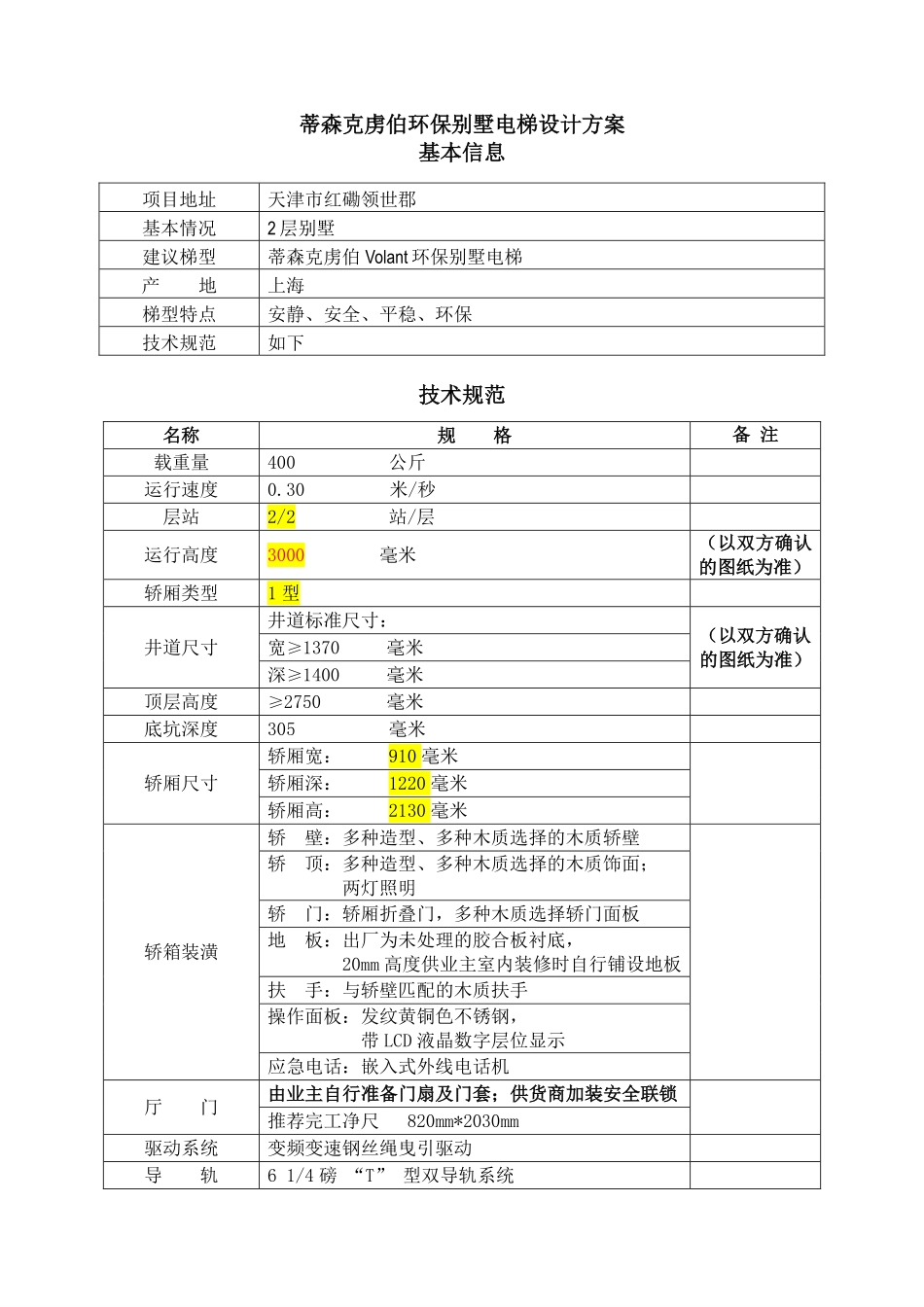

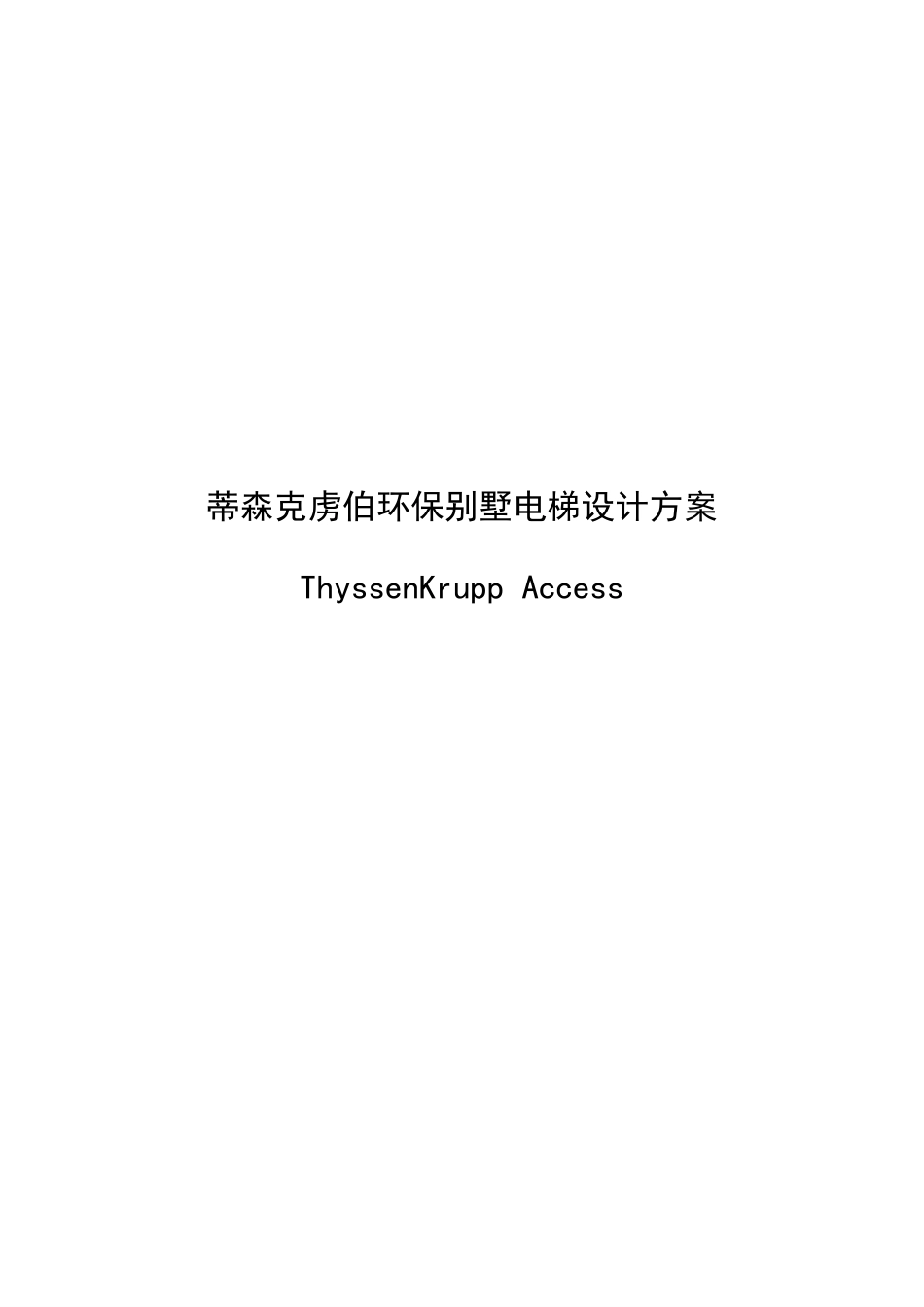

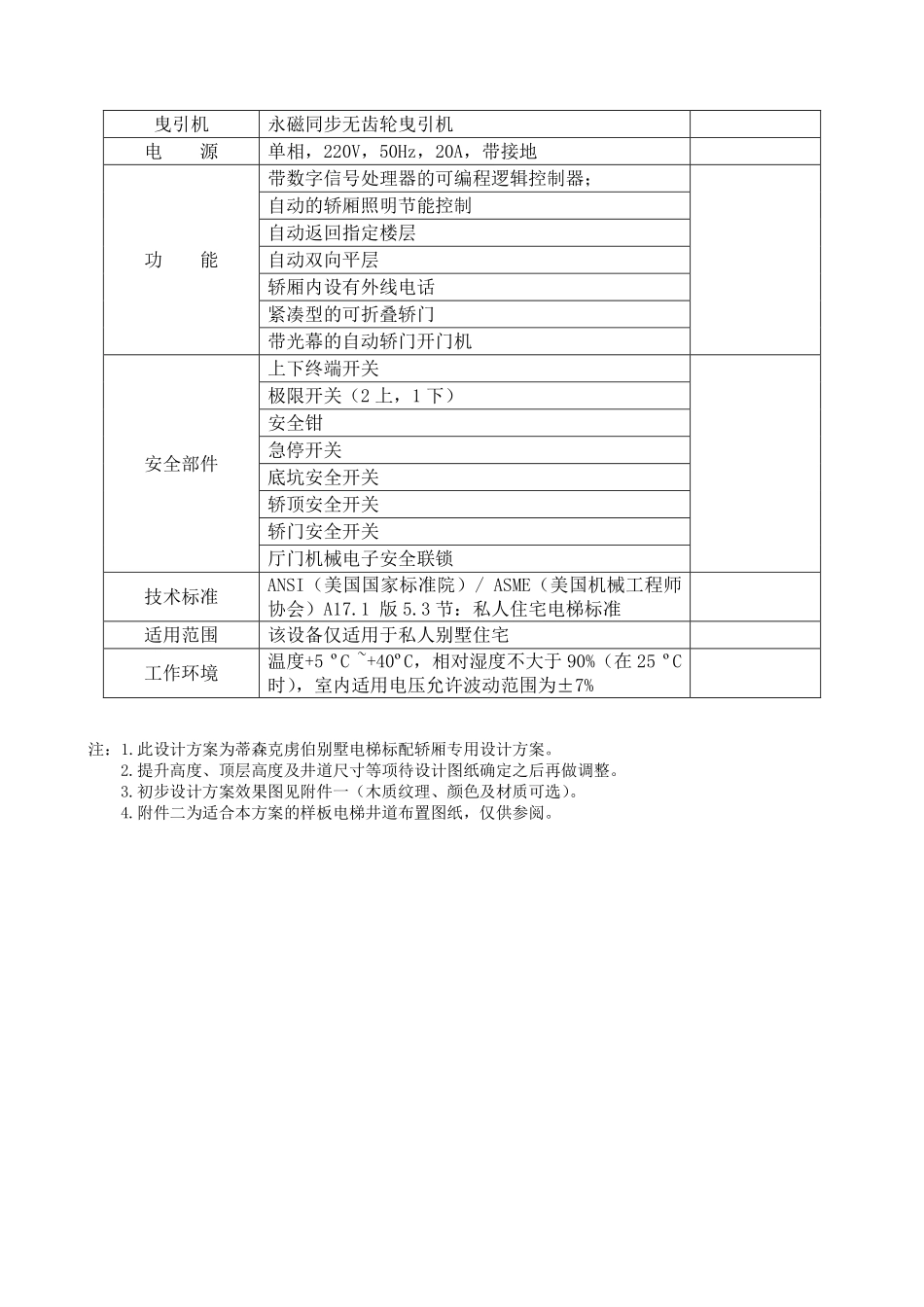

蒂森克虏伯环保别墅电梯设计方案ThyssenKruppAccess蒂森克虏伯环保别墅电梯设计方案基本信息项目地址天津市红磡领世郡基本情况2层别墅建议梯型蒂森克虏伯Volant环保别墅电梯产地上海梯型特点安静、安全、平稳、环保技术规范如下技术规范名称规格备注载重量400公斤运行速度0.30米/秒层站2/2站/层运行高度3000毫米（以双方确认的图纸为准）轿厢类型1型井道尺寸井道标准尺寸：（以双方确认的图纸为准）宽≥1370毫米深≥1400毫米顶层高度≥2750毫米底坑深度305毫米轿厢尺寸轿厢宽：910毫米轿厢深：1220毫米轿厢高：2130毫米轿箱装潢轿壁：多种造型、多种木质选择的木质轿壁轿顶：多种造型、多种木质选择的木质饰面；两灯照明轿门：轿厢折叠门，多种木质选择轿门面板地板：出厂为未处理的胶合板衬底，20mm高度供业主室内装修时自行铺设地板扶手：与轿壁匹配的木质扶手操作面板：发纹黄铜色不锈钢，带LCD液晶数字层位显示应急电话：嵌入式外线电话机厅门由业主自行准备门扇及门套；供货商加装安全联锁推荐完工净尺820mm*2030mm驱动系统变频变速钢丝绳曳引驱动导轨61/4磅“T”型双导轨系统曳引机永磁同步无齿轮曳引机电源单相，220V，50Hz，20A，带接地功能带数字信号处理器的可编程逻辑控制器；自动的轿厢照明节能控制自动返回指定楼层自动双向平层轿厢内设有外线电话紧凑型的可折叠轿门带光幕的自动轿门开门机安全部件上下终端开关极限开关（2上，1下）安全钳急停开关底坑安全开关轿顶安全开关轿门安全开关厅门机械电子安全联锁技术标准ANSI（美国国家标准院）/ASME（美国机械工程师协会）A17.1版5.3节：私人住宅电梯标准适用范围该设备仅适用于私人别墅住宅工作环境温度+5ºC~+40ºC，相对湿度不大于90%（在25ºC时），室内适用电压允许波动范围为±7%注：1.此设计方案为蒂森克虏伯别墅电梯标配轿厢专用设计方案。2.提升高度、顶层高度及井道尺寸等项待设计图纸确定之后再做调整。3.初步设计方案效果图见附件一（木质纹理、颜色及材质可选）。4.附件二为适合本方案的样板电梯井道布置图纸，仅供参阅。附件一轿顶为平面单框型；两灯照明凸镶型轿壁发纹不锈钢内呼面板木质扶手折叠门轿底附件二注：此井道布置图样稿为蒂森克虏伯别墅电梯适用于此方案的轿厢样板尺寸图，仅供参考，非完工设计图。
