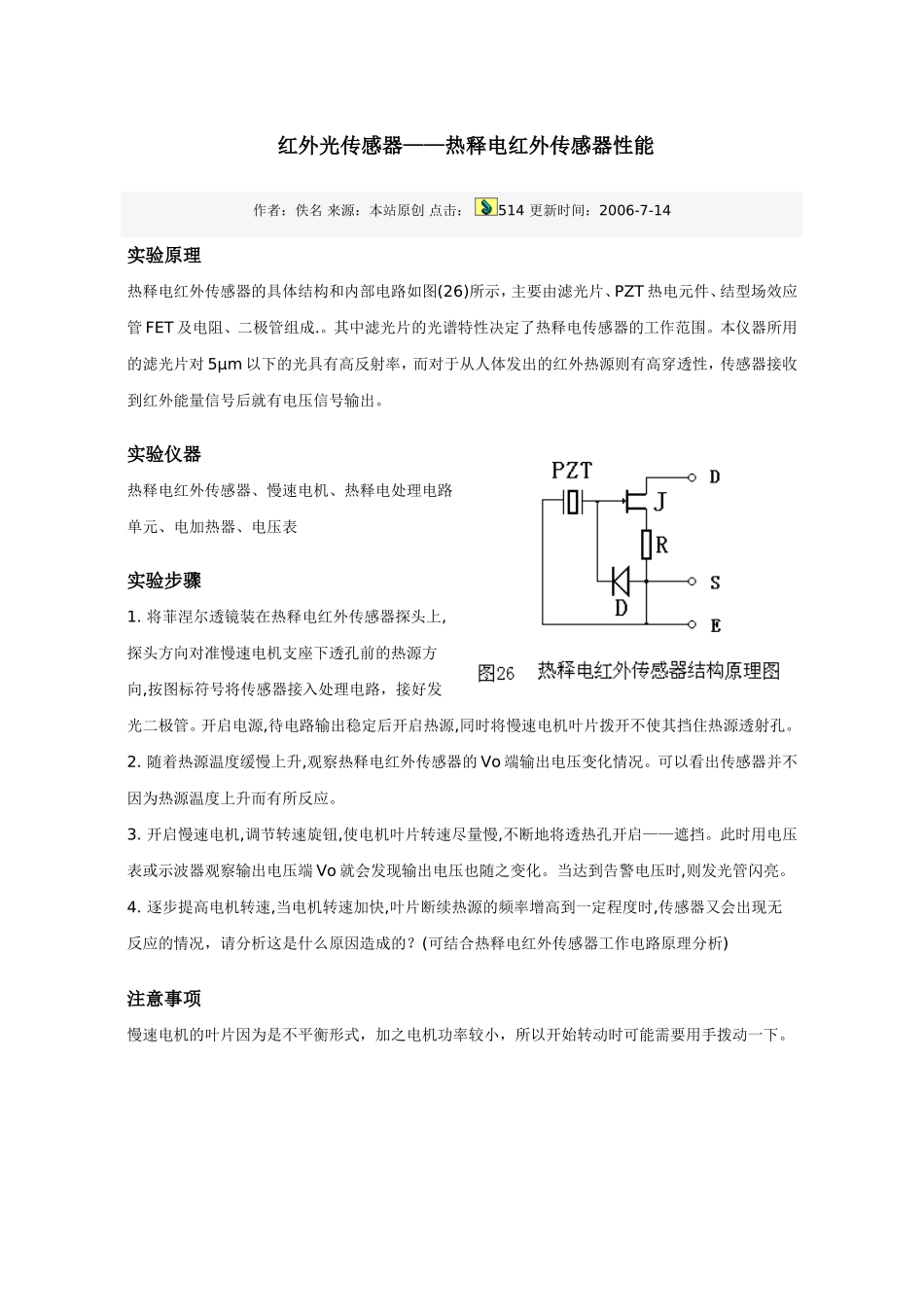

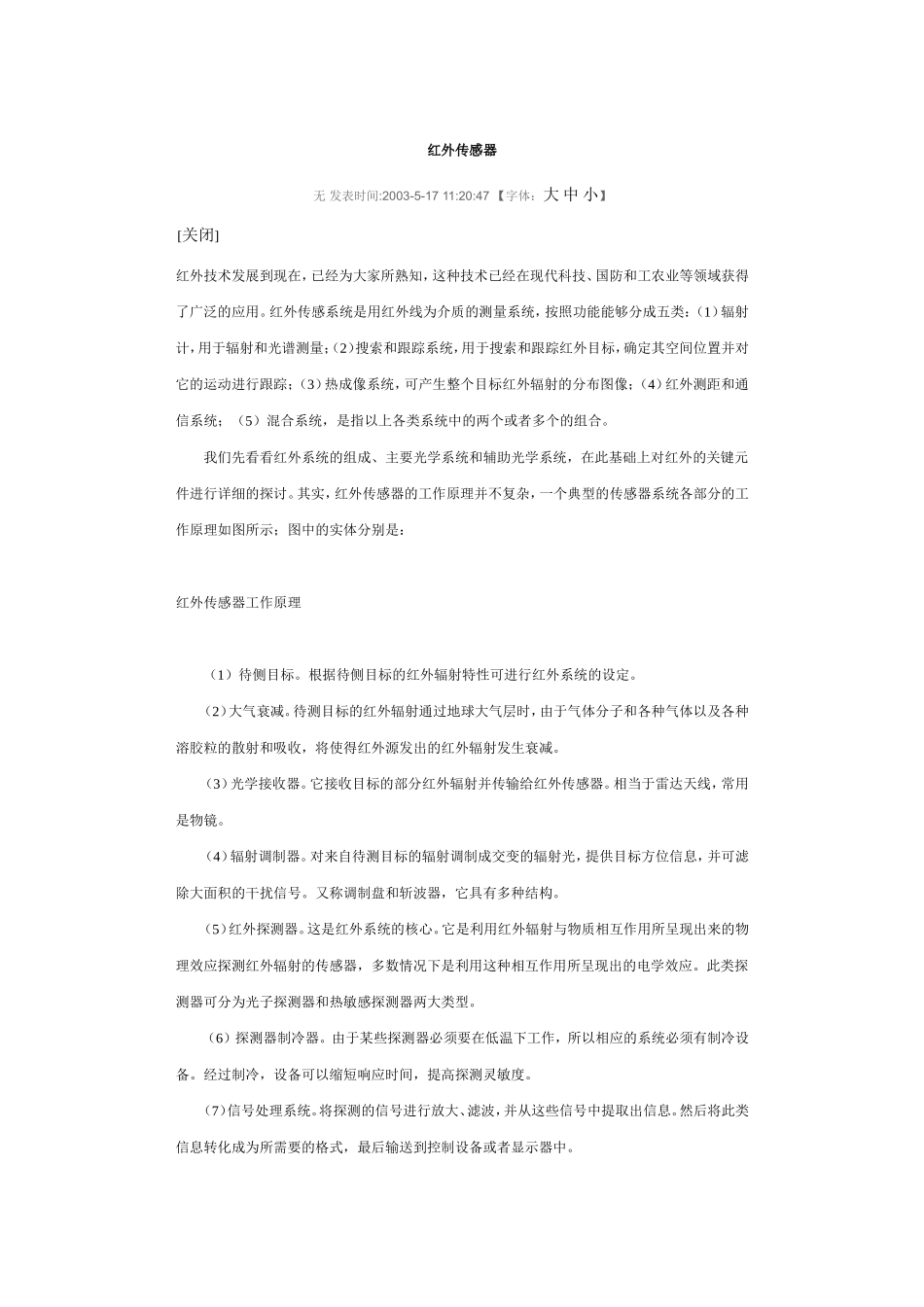

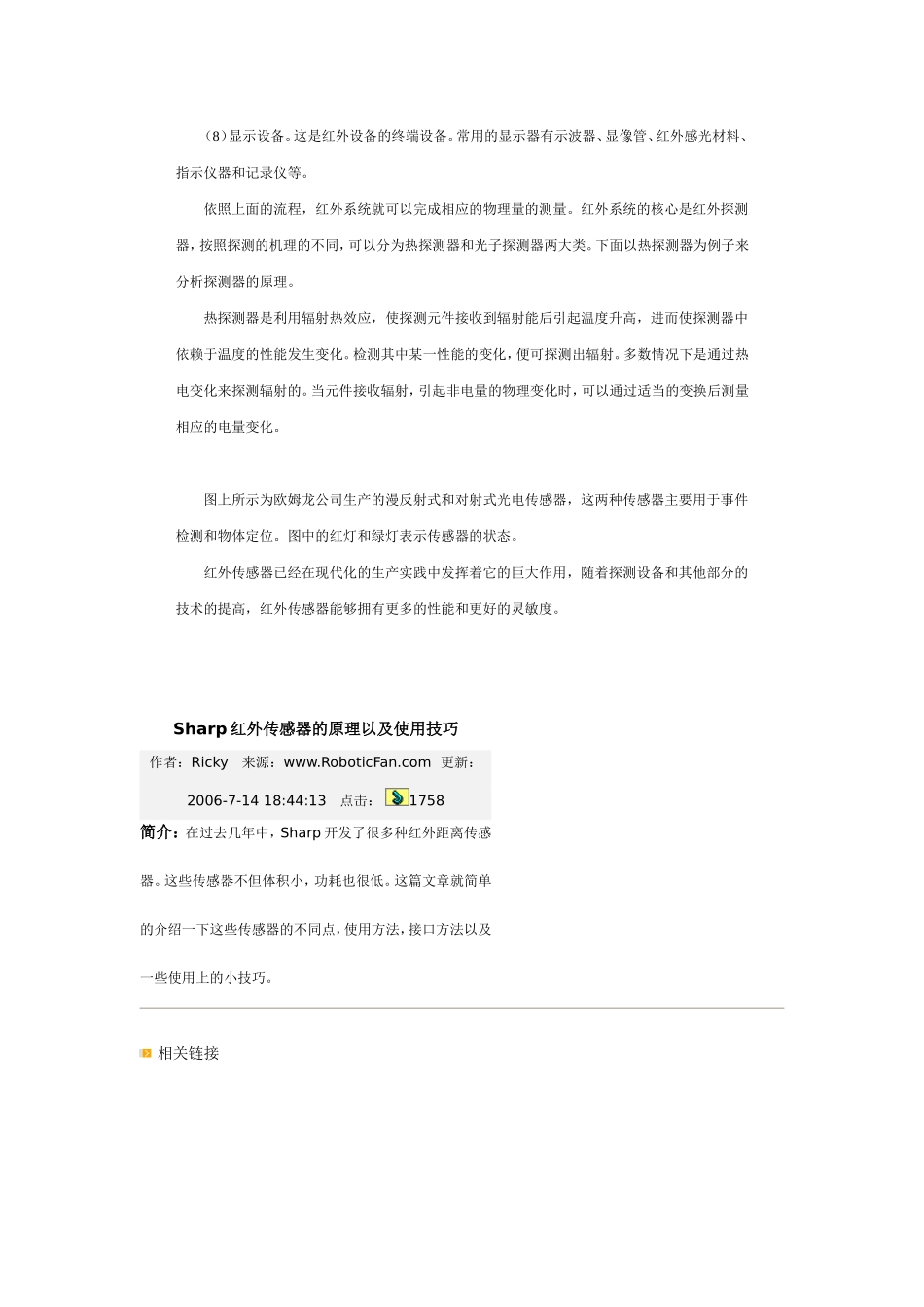

红外光传感器——热释电红外传感器性能作者：佚名来源：本站原创点击：514更新时间：2006-7-14实验原理热释电红外传感器的具体结构和内部电路如图(26)所示，主要由滤光片、PZT热电元件、结型场效应管FET及电阻、二极管组成.。其中滤光片的光谱特性决定了热释电传感器的工作范围。本仪器所用的滤光片对5μm以下的光具有高反射率，而对于从人体发出的红外热源则有高穿透性，传感器接收到红外能量信号后就有电压信号输出。实验仪器热释电红外传感器、慢速电机、热释电处理电路单元、电加热器、电压表实验步骤1.将菲涅尔透镜装在热释电红外传感器探头上,探头方向对准慢速电机支座下透孔前的热源方向,按图标符号将传感器接入处理电路，接好发光二极管。开启电源,待电路输出稳定后开启热源,同时将慢速电机叶片拨开不使其挡住热源透射孔。2.随着热源温度缓慢上升,观察热释电红外传感器的Vo端输出电压变化情况。可以看出传感器并不因为热源温度上升而有所反应。3.开启慢速电机,调节转速旋钮,使电机叶片转速尽量慢,不断地将透热孔开启——遮挡。此时用电压表或示波器观察输出电压端Vo就会发现输出电压也随之变化。当达到告警电压时,则发光管闪亮。4.逐步提高电机转速,当电机转速加快,叶片断续热源的频率增高到一定程度时,传感器又会出现无反应的情况，请分析这是什么原因造成的？(可结合热释电红外传感器工作电路原理分析)注意事项慢速电机的叶片因为是不平衡形式，加之电机功率较小，所以开始转动时可能需要用手拨动一下。红外传感器无发表时间:2003-5-1711:20:47【字体：大中小】[关闭]红外技术发展到现在，已经为大家所熟知，这种技术已经在现代科技、国防和工农业等领域获得了广泛的应用。红外传感系统是用红外线为介质的测量系统，按照功能能够分成五类：（1）辐射计，用于辐射和光谱测量；（2）搜索和跟踪系统，用于搜索和跟踪红外目标，确定其空间位置并对它的运动进行跟踪；（3）热成像系统，可产生整个目标红外辐射的分布图像；（4）红外测距和通信系统；（5）混合系统，是指以上各类系统中的两个或者多个的组合。我们先看看红外系统的组成、主要光学系统和辅助光学系统，在此基础上对红外的关键元件进行详细的探讨。其实，红外传感器的工作原理并不复杂，一个典型的传感器系统各部分的工作原理如图所示；图中的实体分别是：红外传感器工作原理（1）待侧目标。根据待侧目标的红外辐射特性可进行红外系统的设定。（2）大气衰减。待测目标的红外辐射通过地球大气层时，由于气体分子和各种气体以及各种溶胶粒的散射和吸收，将使得红外源发出的红外辐射发生衰减。（3）光学接收器。它接收目标的部分红外辐射并传输给红外传感器。相当于雷达天线，常用是物镜。（4）辐射调制器。对来自待测目标的辐射调制成交变的辐射光，提供目标方位信息，并可滤除大面积的干扰信号。又称调制盘和斩波器，它具有多种结构。（5）红外探测器。这是红外系统的核心。它是利用红外辐射与物质相互作用所呈现出来的物理效应探测红外辐射的传感器，多数情况下是利用这种相互作用所呈现出的电学效应。此类探测器可分为光子探测器和热敏感探测器两大类型。（6）探测器制冷器。由于某些探测器必须要在低温下工作，所以相应的系统必须有制冷设备。经过制冷，设备可以缩短响应时间，提高探测灵敏度。（7）信号处理系统。将探测的信号进行放大、滤波，并从这些信号中提取出信息。然后将此类信息转化成为所需要的格式，最后输送到控制设备或者显示器中。（8）显示设备。这是红外设备的终端设备。常用的显示器有示波器、显像管、红外感光材料、指示仪器和记录仪等。依照上面的流程，红外系统就可以完成相应的物理量的测量。红外系统的核心是红外探测器，按照探测的机理的不同，可以分为热探测器和光子探测器两大类。下面以热探测器为例子来分析探测器的原理。热探测器是利用辐射热效应，使探测元件接收到辐射能后引起温度升高，进而使探测器中依赖于温度的性能发生变化。检测其中某一性能的变化，便可探测出辐射。多数情况下是通过热电变化来探测辐射的。当元件接收辐射，引起非电量的物理变化时，可以通过适当的变换后...
