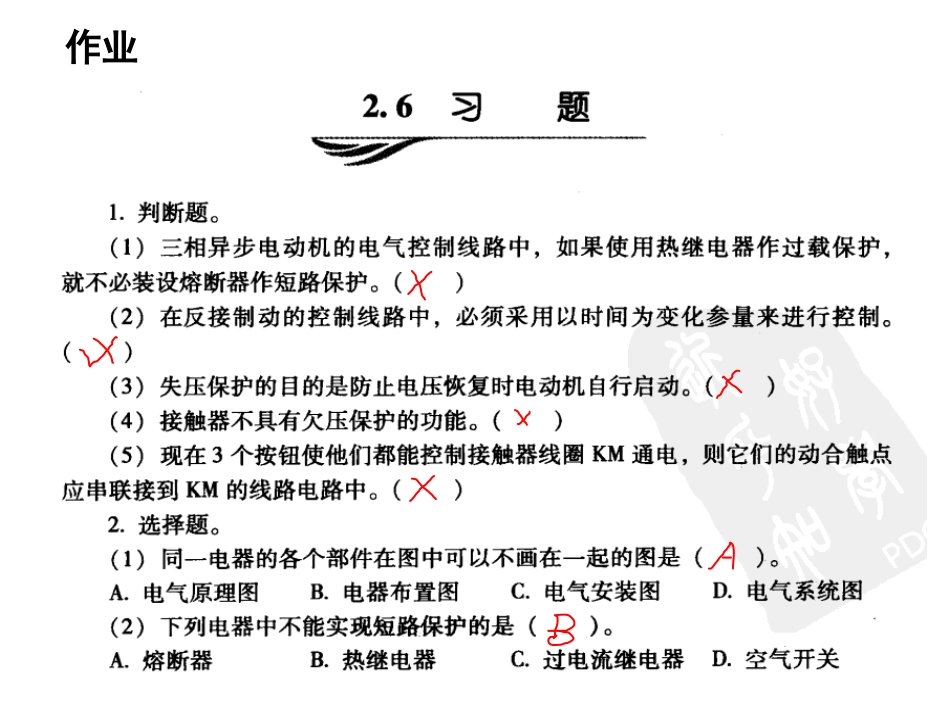

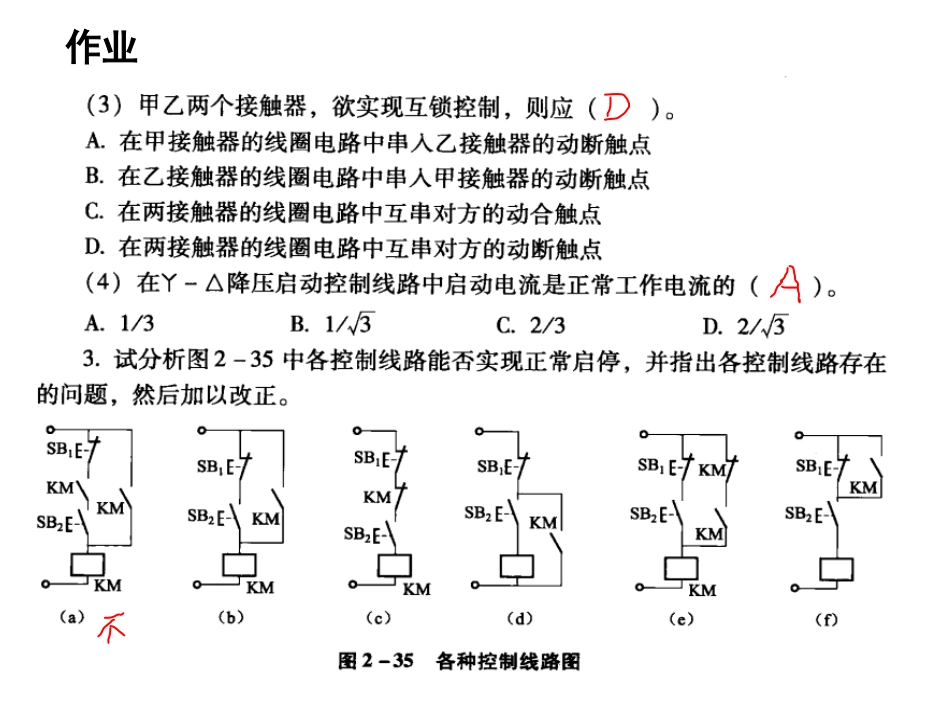

作业作业4.试设计可以从两地操作，对一台电动机实现连续运转和点动工作的控制电路。解：此题是对多地控制与点动与连续控制电路的综合应用。所设计电路如下：FU1KMM3～FRQL1L3L2主电路5.如图2-36所示电路为电葫芦控制系统图，试分析其工作过程，并指出此图有哪些保护措施？解：此为正反转行程开关控制电路。按下SB1，KM1线圈得电，线圈与触点自锁，主触点闭合，电机正转，向上运动；撞块碰到SQ1使SQ1动断触点断开，从而电机由正转转为停止；按下SB2，KM2线圈得电，线圈与触点自锁，主触点闭合，电机反转，向下运动；撞块碰到SQ2使SQ2动断触点断开，从而电机由反转转为停止；按下SB1,则不管电机是正转还是反转时，都将停止运动。过载保护FR,短路保护FU1，FU2。KM1、KM2都有失压与欠压保护。7.如图2-38所示为按速度原则控制的可逆运行能耗制动控制线路，试分析其工作原理。解：首先按下SB2，KM1的线圈得电并自锁，主触点闭合，电机正转。按下SB1，线圈KM1失电，主触点KM1断开，电机停止运转。按下SB3，KM2线圈得电并自锁，电机反转。KM2与KM1线圈互锁。需要制动时，按下SB1并等待速度下降为KS1或KS2的临界速度后，速度继电器的动合触点闭合，KM3的线圈得电并自锁，主触点KM3闭合，电机上被施加一个直流能耗制动力矩，停止下来。当KM1或KM2工作时，KM3被互锁，无法制动。8.某升降台由一台笼型感应电动机拖动，直接启动，制动有电磁抱闸，控制要求为：按下启动按钮后先松闸，经3s后电动机正向启动，工作台升起，再经过5s后，电动机自动反向，工作台下降，经5s后，电动机停转，电磁抱闸抱紧，试设计主电路与控制电路。解：此题需要使用3个时间继电器。需要使用断电机械制动电路，正反停电路。设计参考电路如下：9.有一小车由笼型感应电动机拖动，其动作过程如下。(1）小车由原位开始前进，到终端后自动停止；(2）在终端停留20s后自动返回原位停止；(3）要求能在前进或后退途中任意位置都能停止或启动。当任一台电机过载，停机。试设计主电路与控制电路。解：此题需要时间继电器。需要使用正反转自动循环电路。设计参考电路如下：10.某机床由一台笼型感应电动机拖动，润滑油泵由另一台笼型感应电动机拖动，均采用直接启动，工艺要求如下。(1）主轴必须在油泵开动后，才能启动；(2）主轴正常为正向运转，但为调试方便，要求能正反向点动；(3）主轴停止后，才允许油泵停止；(4）有短路、过载及失压保护。试设计主电路及控制电路。解：顺序启动，逆序停止加正反向控制与连续与点动控制。设计参考电路如下：11.设计一控制线路实现两台电动机M1、M2可分别启动或停止，也可同时启动或停止。解：设计参考电路如下：FU1KM1M13～FR1QL1L3L2KM2M23～FR2主电路12.设计一个工作台前进－后退控制线路。工作台由电动机M带动，行程开关分别装在工作台的原位和终点。要求：(1）前进－后退停止到原位；(2）工作台到达终点后停一下再后退；(3）工作台在前进中能立即后退到原位：(4）有终端保护。解：参考电路9题
