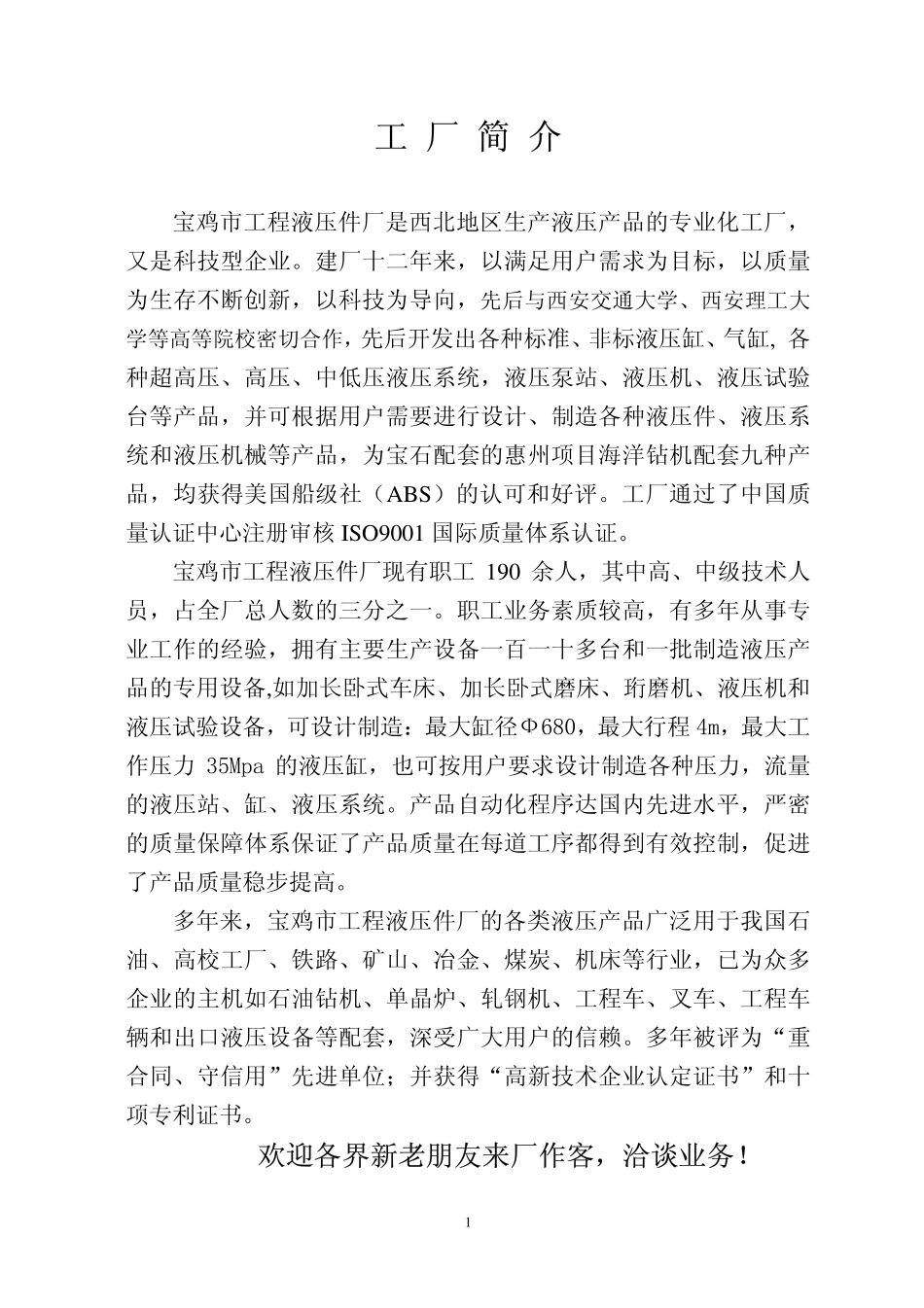

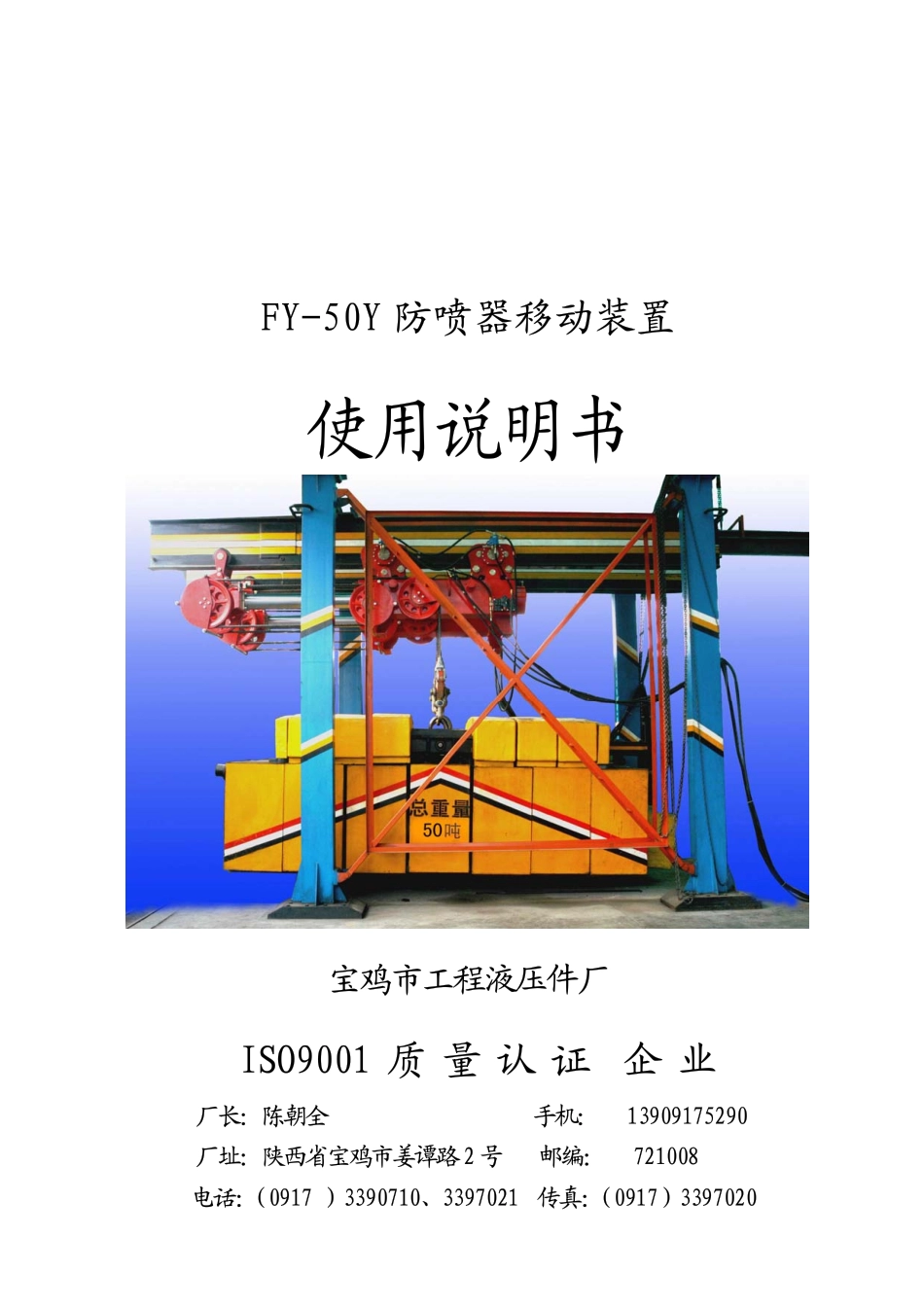

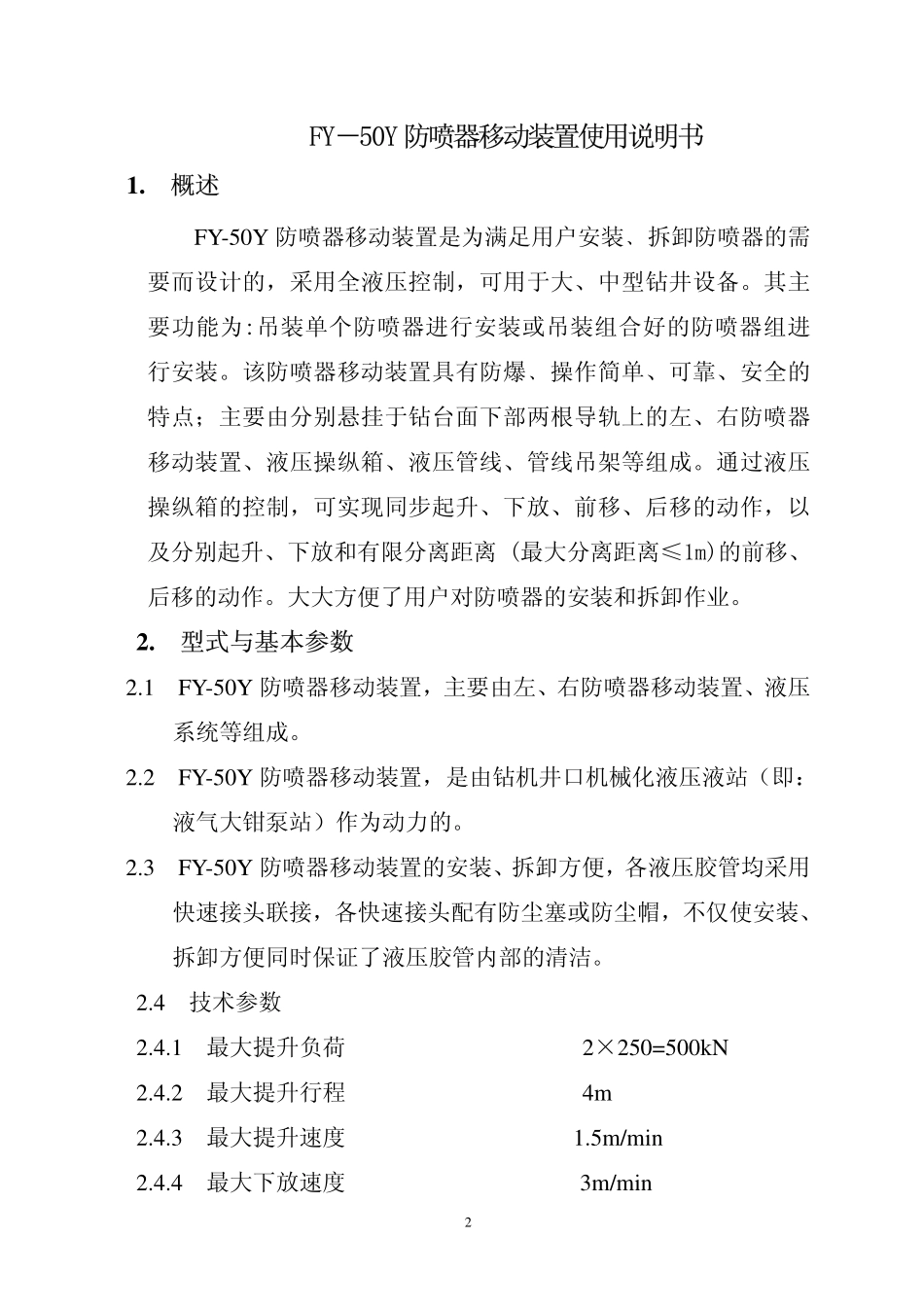

FY-50Y防喷器移动装置使用说明书宝鸡市工程液压件厂ISO9001质量认证企业厂长：陈朝全手机：13909175290厂址：陕西省宝鸡市姜谭路2号邮编：721008电话：（0917）3390710、3397021传真：（0917）33970201工厂简介宝鸡市工程液压件厂是西北地区生产液压产品的专业化工厂，又是科技型企业。建厂十二年来，以满足用户需求为目标，以质量为生存不断创新，以科技为导向，先后与西安交通大学、西安理工大学等高等院校密切合作，先后开发出各种标准、非标液压缸、气缸,各种超高压、高压、中低压液压系统，液压泵站、液压机、液压试验台等产品，并可根据用户需要进行设计、制造各种液压件、液压系统和液压机械等产品，为宝石配套的惠州项目海洋钻机配套九种产品，均获得美国船级社（ABS）的认可和好评。工厂通过了中国质量认证中心注册审核ISO9001国际质量体系认证。宝鸡市工程液压件厂现有职工190余人，其中高、中级技术人员，占全厂总人数的三分之一。职工业务素质较高，有多年从事专业工作的经验，拥有主要生产设备一百一十多台和一批制造液压产品的专用设备,如加长卧式车床、加长卧式磨床、珩磨机、液压机和液压试验设备，可设计制造：最大缸径Ф680，最大行程4m，最大工作压力35Mpa的液压缸，也可按用户要求设计制造各种压力，流量的液压站、缸、液压系统。产品自动化程序达国内先进水平，严密的质量保障体系保证了产品质量在每道工序都得到有效控制，促进了产品质量稳步提高。多年来，宝鸡市工程液压件厂的各类液压产品广泛用于我国石油、高校工厂、铁路、矿山、冶金、煤炭、机床等行业，已为众多企业的主机如石油钻机、单晶炉、轧钢机、工程车、叉车、工程车辆和出口液压设备等配套，深受广大用户的信赖。多年被评为“重合同、守信用”先进单位；并获得“高新技术企业认定证书”和十项专利证书。欢迎各界新老朋友来厂作客，洽谈业务！2FY－50Y防喷器移动装置使用说明书1.概述FY-50Y防喷器移动装置是为满足用户安装﹑拆卸防喷器的需要而设计的，采用全液压控制，可用于大、中型钻井设备。其主要功能为:吊装单个防喷器进行安装或吊装组合好的防喷器组进行安装。该防喷器移动装置具有防爆﹑操作简单、可靠、安全的特点；主要由分别悬挂于钻台面下部两根导轨上的左、右防喷器移动装置、液压操纵箱、液压管线、管线吊架等组成。通过液压操纵箱的控制，可实现同步起升、下放、前移、后移的动作，以及分别起升、下放和有限分离距离(最大分离距离≤1m)的前移、后移的动作。大大方便了用户对防喷器的安装和拆卸作业。2.型式与基本参数2.1FY-50Y防喷器移动装置，主要由左、右防喷器移动装置、液压系统等组成。2.2FY-50Y防喷器移动装置，是由钻机井口机械化液压液站（即：液气大钳泵站）作为动力的。2.3FY-50Y防喷器移动装置的安装、拆卸方便，各液压胶管均采用快速接头联接，各快速接头配有防尘塞或防尘帽，不仅使安装、拆卸方便同时保证了液压胶管内部的清洁。2.4技术参数2.4.1最大提升负荷2×250=500kN2.4.2最大提升行程4m2.4.3最大提升速度1.5m/min2.4.4最大下放速度3m/min32.4.5最大水平移动速度（双侧、双向）12m/min2.4.6液压系统最大工作压力16MPa2.4.7液压系统最大流量120L/min2.4.8钢丝绳直径Ф28mm3.结构与特点3.1FY-50Y防喷器移动装置是由两个单独的起吊装置组合而成，两个起吊装置分别悬挂于钻台面下部的导轨上。每个起吊装置最大可吊起250kN的重物，两个起吊装置最大可吊起500kN的重物。3.2该防喷器移动装置采用3倍增距结构设计，具有油缸行程短起吊高度大的优点，与相同起吊高度的液压防喷器移动装置比较，具有重量轻、外形尺寸小的特点。3.3该防喷器移动装置采用全液压控制，每个起吊装置由液压马达作动力的行走机构；起吊油缸；起吊钢绳及滑轮组；将行走机构和起吊油缸连接起来的主体和液压系统等组成。3.4该防喷器移动装置的操纵﹑控制是由操纵者在液压操纵箱上完成的。操纵者通过液压操纵箱可完成：a同步起升、下放；b同步前移、后移；c分别起升、下放；d有限分离距离(最大分离距离≤1m)的分别前移、后移。3.5由于该防喷器移动装置是全液压控制，因此具有防爆性能。3.6通过控...
