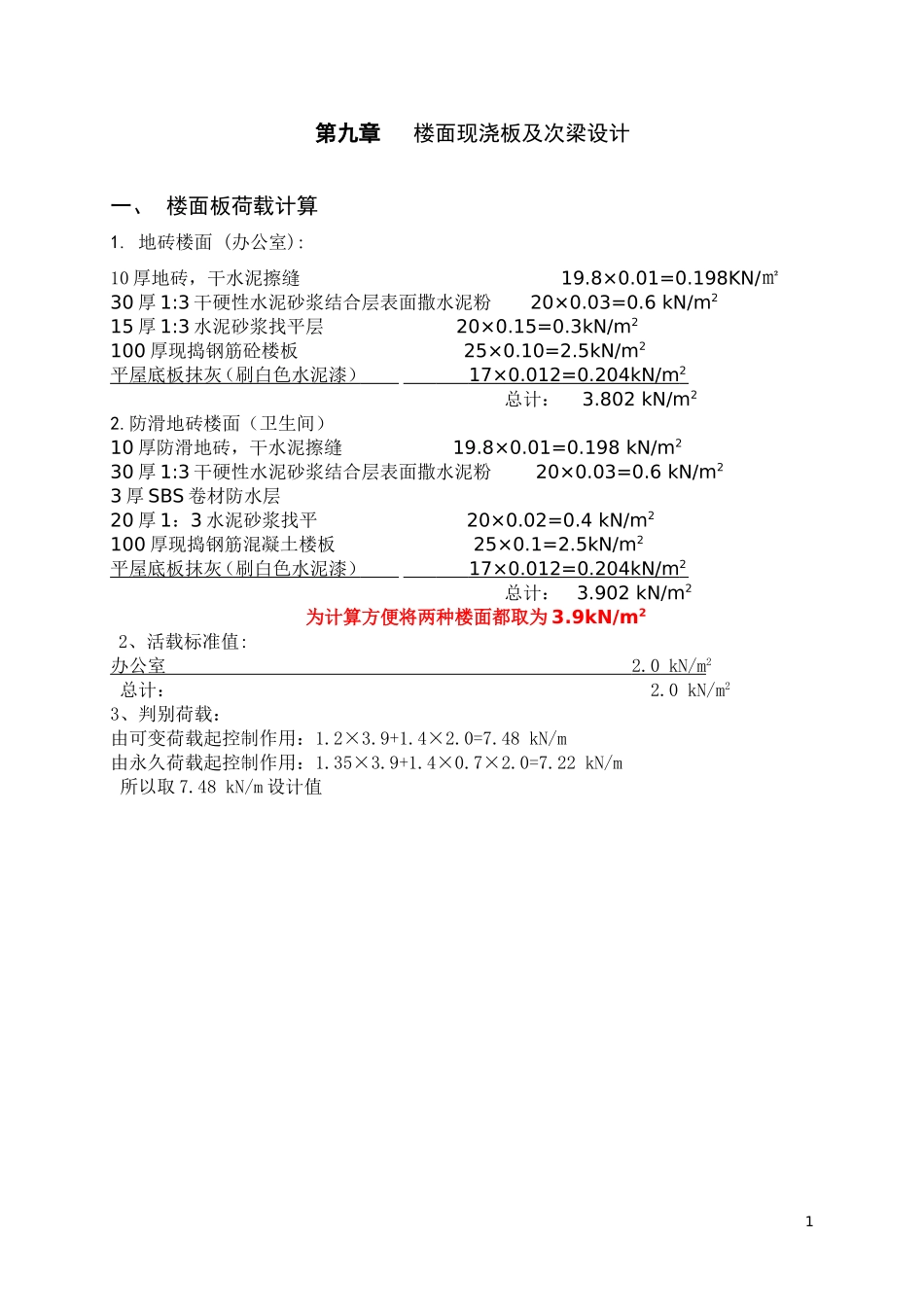

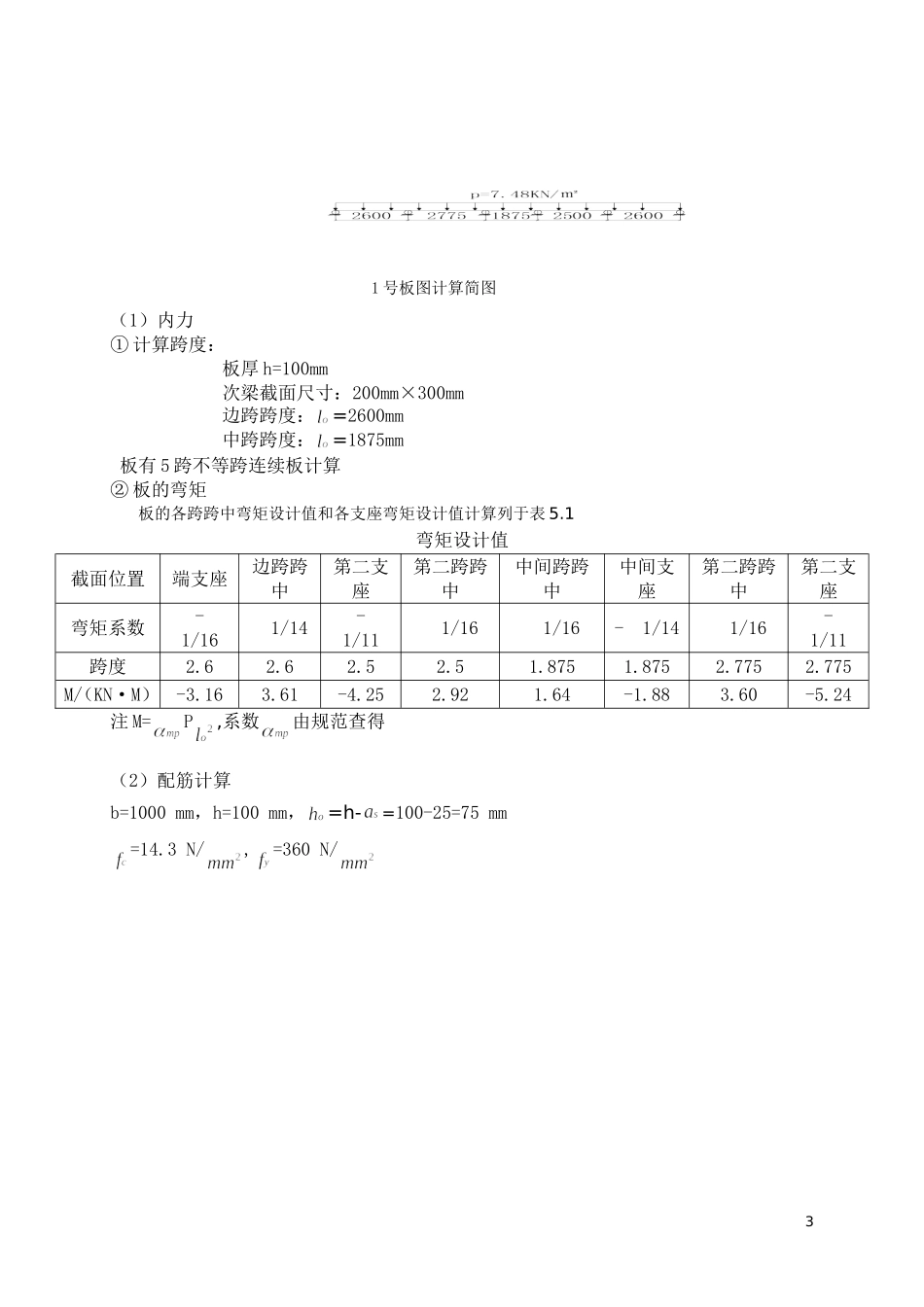

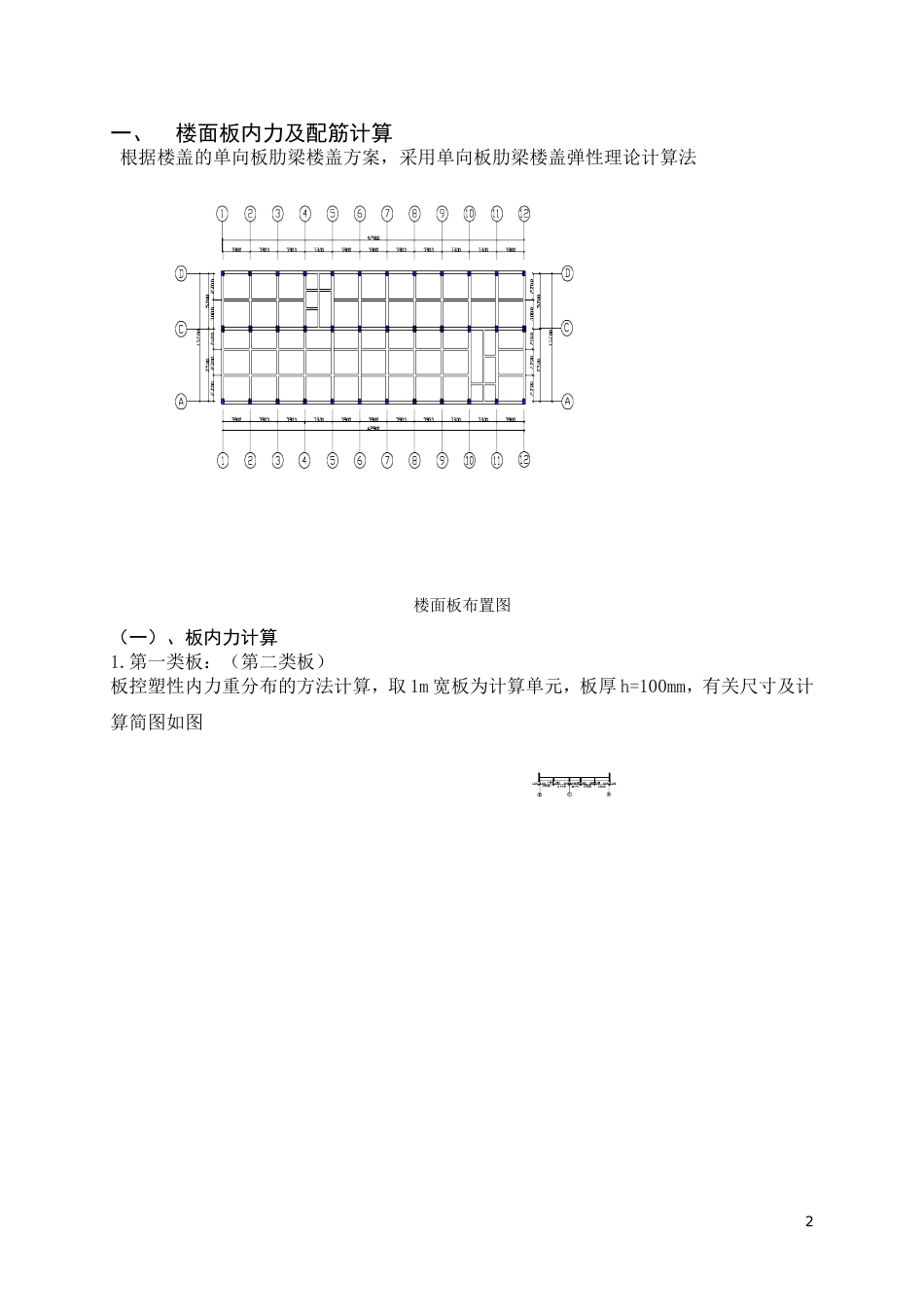

第九章楼面现浇板及次梁设计一、楼面板荷载计算1.地砖楼面(办公室):10厚地砖，干水泥擦缝19.8×0.01=0.198KN/㎡30厚1:3干硬性水泥砂浆结合层表面撒水泥粉20×0.03=0.6kN/m215厚1:3水泥砂浆找平层20×0.15=0.3kN/m2100厚现捣钢筋砼楼板25×0.10=2.5kN/m2平屋底板抹灰（刷白色水泥漆）17×0.012=0.204kN/m2总计：3.802kN/m22.防滑地砖楼面（卫生间）10厚防滑地砖，干水泥擦缝19.8×0.01=0.198kN/m230厚1:3干硬性水泥砂浆结合层表面撒水泥粉20×0.03=0.6kN/m23厚SBS卷材防水层20厚1：3水泥砂浆找平20×0.02=0.4kN/m2100厚现捣钢筋混凝土楼板25×0.1=2.5kN/m2平屋底板抹灰（刷白色水泥漆）17×0.012=0.204kN/m2总计：3.902kN/m2为计算方便将两种楼面都取为3.9kN/m22、活载标准值:办公室2.0kN/m2总计：2.0kN/m23、判别荷载：由可变荷载起控制作用：1.2×3.9+1.4×2.0=7.48kN/m由永久荷载起控制作用：1.35×3.9+1.4×0.7×2.0=7.22kN/m所以取7.48kN/m设计值1一、楼面板内力及配筋计算根据楼盖的单向板肋梁楼盖方案，采用单向板肋梁楼盖弹性理论计算法楼面板布置图（一）、板内力计算1.第一类板：（第二类板）板控塑性内力重分布的方法计算，取1m宽板为计算单元，板厚h=100mm，有关尺寸及计算简图如图21号板图计算简图（1）内力①计算跨度：板厚h=100mm次梁截面尺寸：200mm×300mm边跨跨度：=2600mm中跨跨度：=1875mm板有5跨不等跨连续板计算②板的弯矩板的各跨跨中弯矩设计值和各支座弯矩设计值计算列于表5.1弯矩设计值截面位置端支座边跨跨中第二支座第二跨跨中中间跨跨中中间支座第二跨跨中第二支座弯矩系数-1/161/14-1/111/161/16-1/141/16-1/11跨度2.62.62.52.51.8751.8752.7752.775M/（KN·M）-3.163.61-4.252.921.64-1.883.60-5.24注M=P,系数由规范查得（2）配筋计算b=1000mm，h=100mm，=h-=100-25=75mm=14.3N/,=360N/3板配筋计算截面位置端支座边跨跨中第二支座第二跨跨中中间跨跨中中间支座第二跨跨中第二支座M/（KN·M）-3.163.61-4.252.921.64-1.883.6-5.24-0.03930.0449-0.05280.03630.0204-0.02340.0448-0.06510.0400.0460.0540.0370.0210.0240.0460.0671191371621106170136201实配钢筋直径间距和截面位置251251251251251251251251注：1、表中，=M/（b），，，混凝土等级为C30，故=1.计算结果表明，均小于0.35，符合塑性内力重分布的条件，符合要求故取ρ1min=0.2%ρ1=251/(100×1000)=0.251%>ρmin=0.2%符合要求。4三、次梁的计算次梁按考虑塑性内力重分布方法计算，截面尺寸及计算简图如图5-5次梁计算简图（1）荷载①荷载标准值A恒荷载标准值由板传来的恒荷载3.92.55=9.95kN/m次梁自重1kN/m总计B活荷载标注值②荷载设计值恒荷载设计值g=1.210.95=13.14kN/m活荷载设计值q=1.4×5.1=7.14kN/m全部荷载设计值p=q+g=20.28kN/m5（2）内力①计算跨度：主梁截面尺寸：300mm650mm,次梁按5跨等跨连续梁来计算②次梁弯矩计算次梁的各跨跨中弯矩设计值和各支座弯矩设计值计算列于表4-3次梁弯矩设计值截面位置端支座（A）边跨跨中(Ⅰ)离端第二支座离端第二跨跨中（Ⅱ）和中间跨跨中（Ⅲ）中间支座（C）弯矩系数-1/241/14-1/111/16-1/14M/（KN·M）-12.0120.59-23.8916.43-18.77注M=P,系数由规范查得③次梁的剪力计算次梁各支座剪力设计值计算列于次梁剪力设计值截面位置端支座（A）离端第二支座(B)中间支座（C）外侧截面内侧截面外侧截面内侧截面剪力系数0.450.60.550.55V/KN34.4143.8040.1540.15注M=P,系数由表查得（3）配筋计算①正截面承载力计算次梁跨中截面按下列T型截面计算，其翼缘宽度为边跨：bf=6中间跨：bf=b=200mm,h=300mm,ho=300-40=260mm,hf=100mm由故次梁跨中截面按第一类T型截面计算，次梁支座截面按矩形截面计算次梁各跨中截面和各支座界面的配筋计算列于表5-5表5-5次梁的配筋计算截面位置端支座（A）边跨跨中（I）离端第二支座（B）离端第二跨跨中（II）和中间跨跨中（III）中间跨支座（C）M（KN·m）-12.0120.59-23.8916.43-18.77b或bf‘/mm25012602501200250ho/mm260260260260260αs0.04970.01690.09890.01420.07770.05100.01700.10430.01430.0809132222269177209212(226)312(339)312(339)212(226)312(339)注：1、对于跨中截面，αs=，对于支座截面，αs=计算结果表明：均小于0.35，符合塑性内力重分布条件取中间跨跨中截面验算最小配筋率7，满足要求。②斜截面受剪承载力计算b=200mm,h=300mm,,,A、验算截面尺寸hw=ho-hf=260-100=160mmhw/b=160/200=0.8＜4故截面尺寸满足要求故各截面均按构造配箍筋B、按构造配，采用6@150双肢箍筋，满足要求。8
