电气及PLC试题VIP专享VIP免费

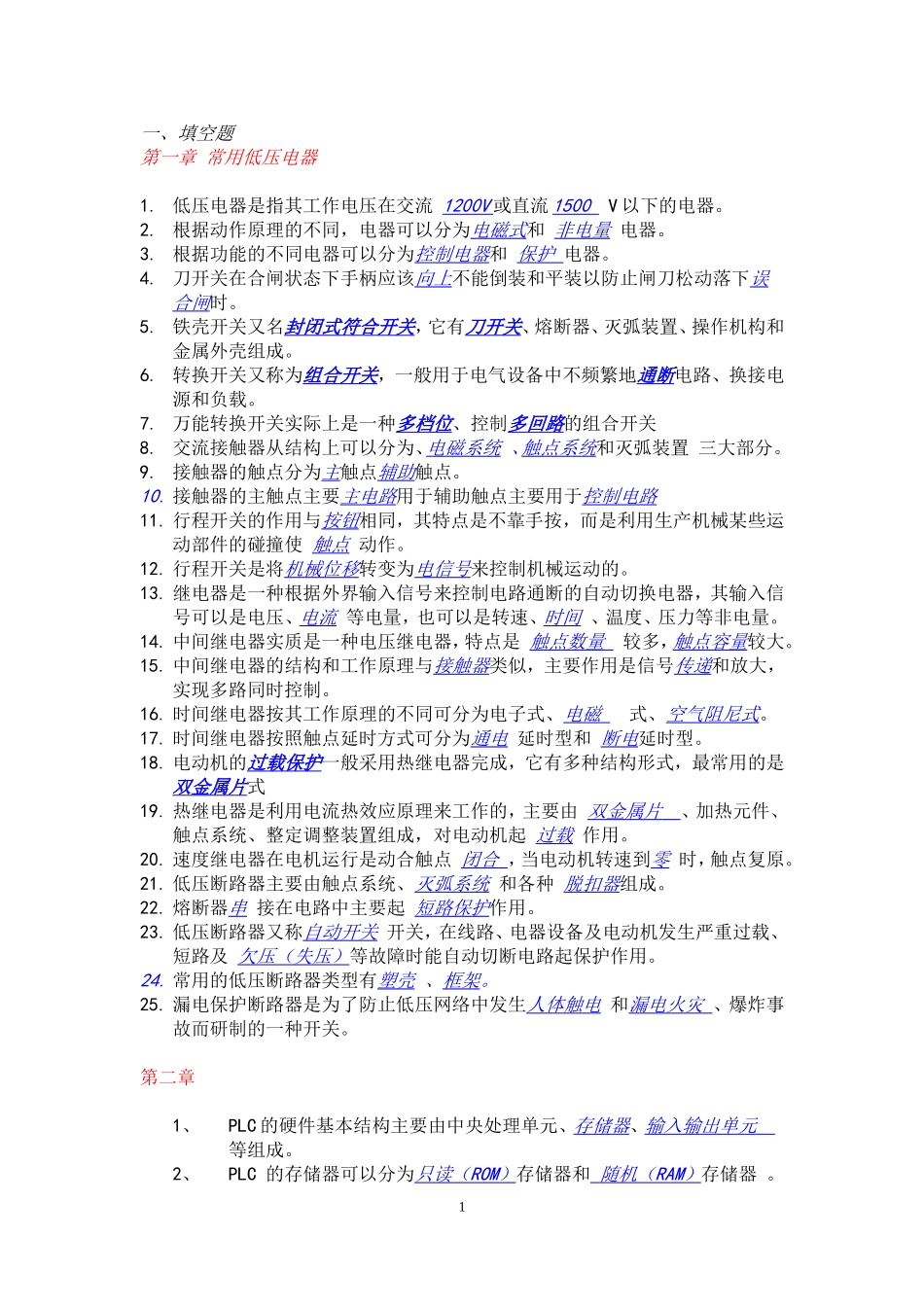

一、填空题第一章常用低压电器1.低压电器是指其工作电压在交流1200V或直流1500V以下的电器。2.根据动作原理的不同，电器可以分为电磁式和非电量电器。3.根据功能的不同电器可以分为控制电器和保护电器。4.刀开关在合闸状态下手柄应该向上不能倒装和平装以防止闸刀松动落下误合闸时。5.铁壳开关又名封闭式符合开关，它有刀开关、熔断器、灭弧装置、操作机构和金属外壳组成。6.转换开关又称为组合开关，一般用于电气设备中不频繁地通断电路、换接电源和负载。7.万能转换开关实际上是一种多档位、控制多回路的组合开关8.交流接触器从结构上可以分为、电磁系统、触点系统和灭弧装置三大部分。9.接触器的触点分为主触点辅助触点。10.接触器的主触点主要主电路用于辅助触点主要用于控制电路11.行程开关的作用与按钮相同，其特点是不靠手按，而是利用生产机械某些运动部件的碰撞使触点动作。12.行程开关是将机械位移转变为电信号来控制机械运动的。13.继电器是一种根据外界输入信号来控制电路通断的自动切换电器，其输入信号可以是电压、电流等电量，也可以是转速、时间、温度、压力等非电量。14.中间继电器实质是一种电压继电器，特点是触点数量较多，触点容量较大。15.中间继电器的结构和工作原理与接触器类似，主要作用是信号传递和放大，实现多路同时控制。16.时间继电器按其工作原理的不同可分为电子式、电磁式、空气阻尼式。17.时间继电器按照触点延时方式可分为通电延时型和断电延时型。18.电动机的过载保护一般采用热继电器完成，它有多种结构形式，最常用的是双金属片式19.热继电器是利用电流热效应原理来工作的，主要由双金属片、加热元件、触点系统、整定调整装置组成，对电动机起过载作用。20.速度继电器在电机运行是动合触点闭合，当电动机转速到零时，触点复原。21.低压断路器主要由触点系统、灭弧系统和各种脱扣器组成。22.熔断器串接在电路中主要起短路保护作用。23.低压断路器又称自动开关开关，在线路、电器设备及电动机发生严重过载、短路及欠压（失压）等故障时能自动切断电路起保护作用。24.常用的低压断路器类型有塑壳、框架。25.漏电保护断路器是为了防止低压网络中发生人体触电和漏电火灾、爆炸事故而研制的一种开关。第二章1、PLC的硬件基本结构主要由中央处理单元、存储器、输入输出单元等组成。2、PLC的存储器可以分为只读（ROM）存储器和随机（RAM）存储器。13、PLC的输出接口电路一般有继电器输出、晶体管、晶闸管三种输出方式。4、PLC的编程工具有编程软件、手持编程器和图形编程器三种。5、PLC的主要编程语是梯形图、语句表语言。6、对低速、大功率的负载一般采用继电器输出的输出接口电路，而对于高速、大功率的交流负载一般选用晶闸管输出的输出接口电路。7、PLC的一个工作周期有初始化处理、输入信号处理、程序执行和输入输出刷新四个阶段。8、PLC按照结构形式分为整体式和模块式。9、PLC工作方式的主要特点是采用周期循环扫描、集中输入输出的方式。10、PLC控制与继电接触器控制的差别是PLC是通过存放在存储器的程序来完成控制功能，而后者是用硬接线将许多继电器按某种固定方式连接起来完成逻辑功能。第四章软继电器1、PLC软继电器有输入继电器、输出继电器、计数器、定时器、辅助继电器、移位寄存器、状态器等。2、输出继电器的线圈的通断状态只能在程序内部由指令驱动。3、保持型辅助继电器具有记忆功能。4、辅助继电器可分为通用型和保持型。5、PLC采用八进制的地址编号的软元件是输入继电器和输出继电器。6、一般PLC定时器的计时时基有100ms和10ms两种。7、PLC梯形图中除了输入继电器没有线圈只有触点外，其他继电器既有线圈又有触点。第四章基本指令1、ORB是用于串联电路块的并联连接指令。2、ANB是用于并联电路块的串联连接指令。3、定时器线圈驱动电路的接通时间必须大于定时器的设定值，这样定时器的触点才能转换。4、运用定时器和计数器的串联组合可以扩充定时器设定值的范围。5、当使用置位指令时，其线圈具有自保持功能。6、当使用复位指令时线圈的自保持功能消失。二、选择题第一章常用低压电器1、CJ20-63型交流接触器，其型号中的“63”...
