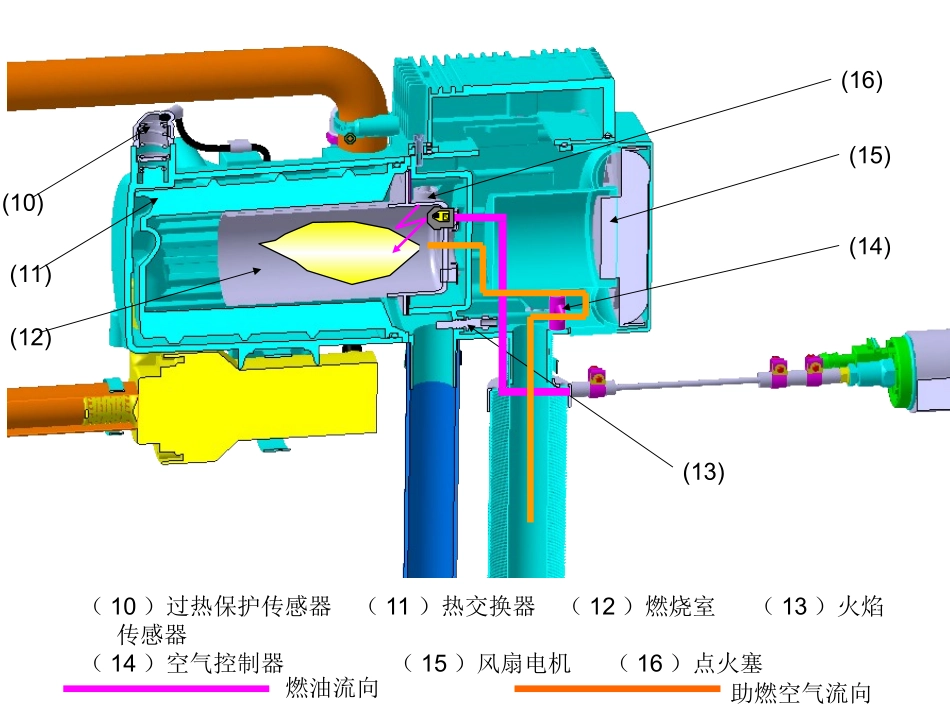

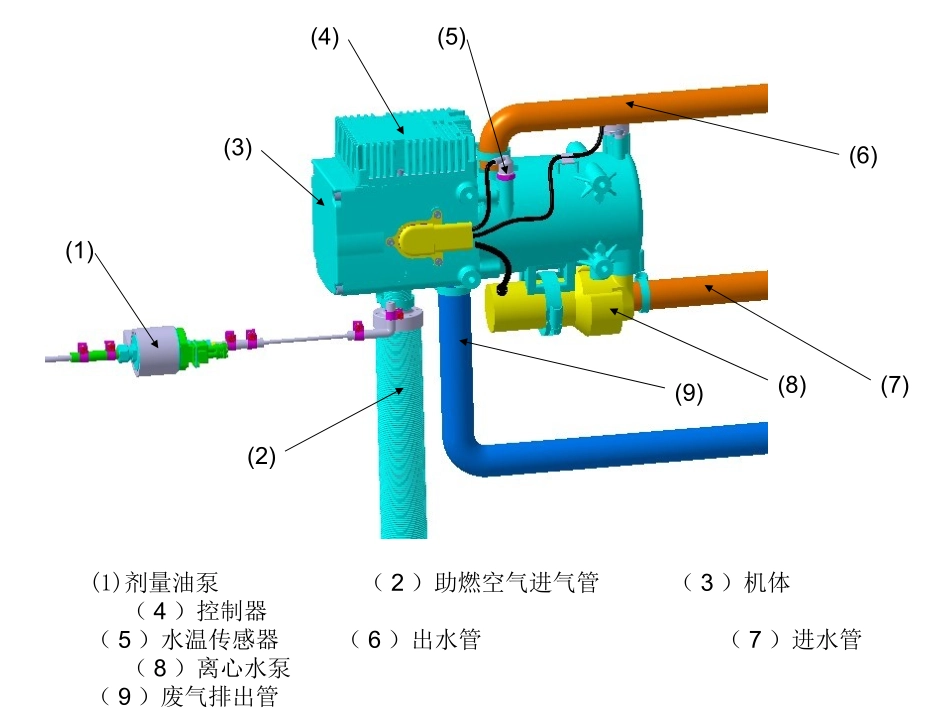

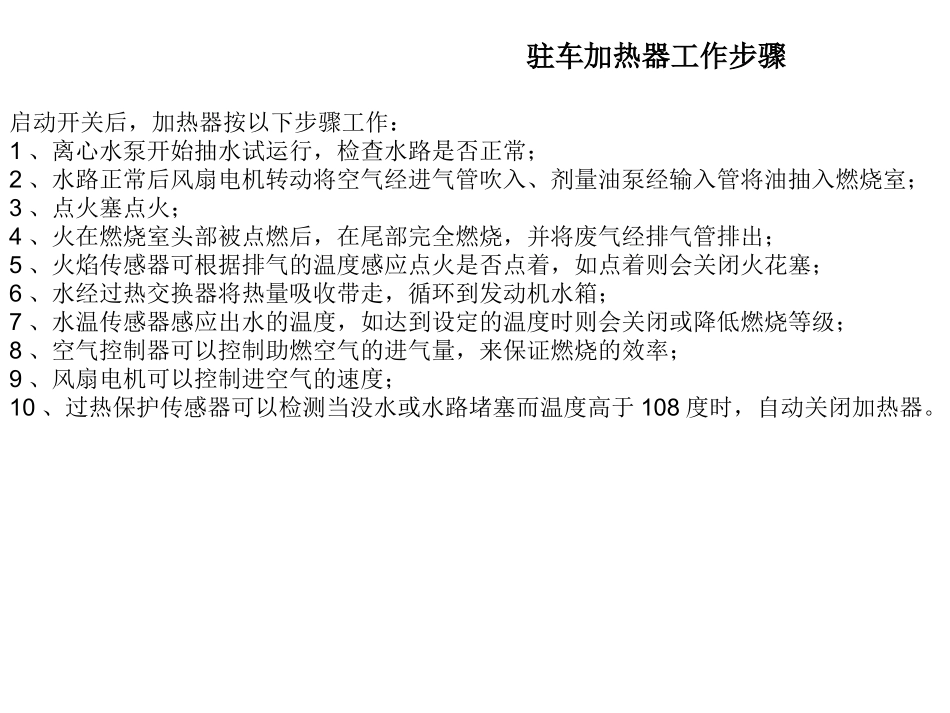

(1)(2)(3)(4)(5)(6)(7)(8)(9)(1)剂量油泵（2）助燃空气进气管（3）机体（4）控制器（5）水温传感器（6）出水管（7）进水管（8）离心水泵（9）废气排出管(10)(15)（10）过热保护传感器（11）热交换器（12）燃烧室（13）火焰传感器（14）空气控制器（15）风扇电机（16）点火塞(11)(12)(13)(14)(16)燃油流向助燃空气流向驻车加热器工作步骤启动开关后，加热器按以下步骤工作：1、离心水泵开始抽水试运行，检查水路是否正常；2、水路正常后风扇电机转动将空气经进气管吹入、剂量油泵经输入管将油抽入燃烧室；3、点火塞点火；4、火在燃烧室头部被点燃后，在尾部完全燃烧，并将废气经排气管排出；5、火焰传感器可根据排气的温度感应点火是否点着，如点着则会关闭火花塞；6、水经过热交换器将热量吸收带走，循环到发动机水箱；7、水温传感器感应出水的温度，如达到设定的温度时则会关闭或降低燃烧等级；8、空气控制器可以控制助燃空气的进气量，来保证燃烧的效率；9、风扇电机可以控制进空气的速度；10、过热保护传感器可以检测当没水或水路堵塞而温度高于108度时，自动关闭加热器。水泵抽水风扇电机剂量油泵点火塞燃烧室热交换器水温传感器出水管热量处理器发动机水箱空气控制器废气排出火焰传感器感应温度关闭调节进气量传热交换热量感应水温吸收热量控制器诊断错误定时开关供气供油过热传感器水路循环温度过高开机关机驻车加热器工作流程
