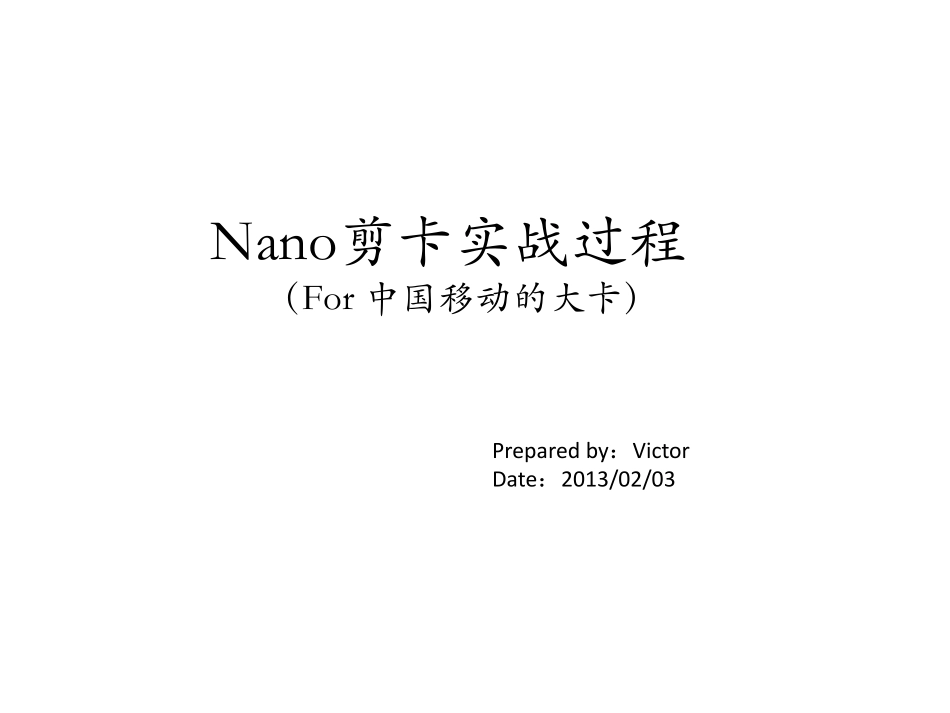

Nano剪卡实战过程(For中国移动的大卡)Preparedby:VictorDate:2013/02/03剪卡原因:最近托朋友从香港买了一部iphone5手机,拿到手后赶快跑去中国移动的沟通100换nano卡,结果到那儿才被告知无货,然后说是要预定,不过什么时候有货不一定,我晕,这得等到猴年马月才能用上新手机。。。。。。没办法,这才想到了剪卡,去网上搜索移动的老卡剪nano卡的方法,结果是众说纷纭:有的说不能剪,有的说能剪,有的说剪卡成功率10%,有的说要用剪卡器,最终也没有找到一个真正有指导意义的方法。所以,最终决定自己研究移动老卡剪nano卡的方法。剪卡原理分析:先看一下中国移动SIM卡外观这个卡的芯片布局在整个卡片的左下边,且上下各有3个pin脚,个人认为这种卡比较好剪这个卡的芯片布局在整个卡片靠中间位置,且上下各有4个pin脚,这次我要剪的就是这种SIM卡剪卡原理分析:再看一下这个SIM卡的结构图:此晶片是使用bonding制程制造的,真正的芯片只有图片中间用红色框起来那一小块,周边的8个触点通过金线or铝线进行连接。从资料上看最右边的两个pin是没有功能的,所以后面剪卡的时候可以把右边的两个pin剪掉很大一部分。芯片两个没功能的脚剪卡原理分析:另一种判断无功能pin脚的方法:可以看到芯片的表面有3条明显的划痕,这6个pin就是有功能的,右边的两个没有划痕,是可以被剪掉的Nano卡简要介绍:Iphnoe5用的nano卡尺寸比microsim卡尺寸更小,厚度更薄:Nano卡尺寸:长:12.3mm宽:8.8mm厚:0.67mm以上这三个尺寸就是剪卡的关键数据。Nano卡Iphone5卡套基础资料介绍完成,接下来开始剪卡:剪卡工具准备:因为本人是第一次剪卡,准备的工具比较多,不一定都用得到:磨刀石,因为家里没有细砂纸说明:砂纸和磨刀石很重要,因为剪卡的时候不可能控制的很精准,后期的打磨非常重要。疯5剪卡过程:首先说明,因为是一个人操作,只有两只手,又因为剪卡的时候比较专心,所以很多过程没办法拍下来,不过注意事项我会解释清楚:第一步:量测尺寸注意事项:1.长度方向nano卡是12.3mm,而移动大卡金属芯片部分的长度13mm左右,只要沿着上下两个金属边缘剪下即可,剩下的用砂纸或磨刀石打磨到12.3mm即可。2.宽度方向比较麻烦,要从11mm剪到剩下8.8mm。剪切区域的确定请看下页的图示。剪卡过程:第一步:量测尺寸注意:1.宽度方向金属晶片区域两边都要剪切,右边可以剪掉一大部分,主要是要保证有用的6个pin脚尽量居中,这样保证插到iphone中时跟触点良好接合。2.长度方向可放心大胆的剪,空间很大,别给剪太小了就可以。剪卡过程:第二步:铅笔标注注意:1.要标注一下极性点(缺角的部分),以免中间剪糊涂了,不记得方向。2.宽度方向用铅笔和尺子比着画一下线,只要画宽度方向的两根线(绿色线)就可以了。不要刚好剪8.8mm,可以剪成9mm,剩下的0.2mm用打磨完成。这样对中间的晶片和bonding线影响较小。剪卡过程:第三步:剪卡有两种方法:1.用剪刀直接按照画好的线剪(个人认为在剪的时候整个卡变形比较严重,存在报废卡的危险)2.用钢尺压住画好的线,使用裁纸刀沿着钢尺边缘把多余的部分刻掉。这样刻要手比较稳,很费时间。我的折中作法是先用裁纸刀刻出一条痕,然后再用剪刀沿着刻痕剪,这样变形小些,速度较快。注意:没什么特别的,就是要仔细,别伤到卡,也别伤到手。剪卡过程:第四步:打磨刚剪完的卡会存在两个问题:1.刚剪完的卡肯定不可能一次就装进去卡套。2.刚剪完的卡四周都是金属毛刺,装进卡套也不平。所以需要打磨注意:1.磨的时候要用细砂纸或比较细的磨刀石,不要磨的太猛,磨几下就停下来量一下尺寸,一是怕发热太大伤芯片,二是别给磨过头了。2.四个边都要磨一下,把金属毛刺全部磨平。剪卡过程:第五步:装卡套and磨薄打磨好的卡这个时候应该可以装进卡套了磨薄:装进卡套后要看一下,这个小卡会高出卡套表面,这个时候不用精确去量测厚度了,凭感觉在砂纸上磨薄,一定要磨非金属的那一面,塑料材质很好磨,大概在砂纸上来回磨个20次左右就ok了。略厚一点也不要紧,能用。打磨好的SIM卡已经是nano的尺寸磨薄后的SIM卡装到卡套内剪卡过程:第六步:上机前的清洁(确保...
