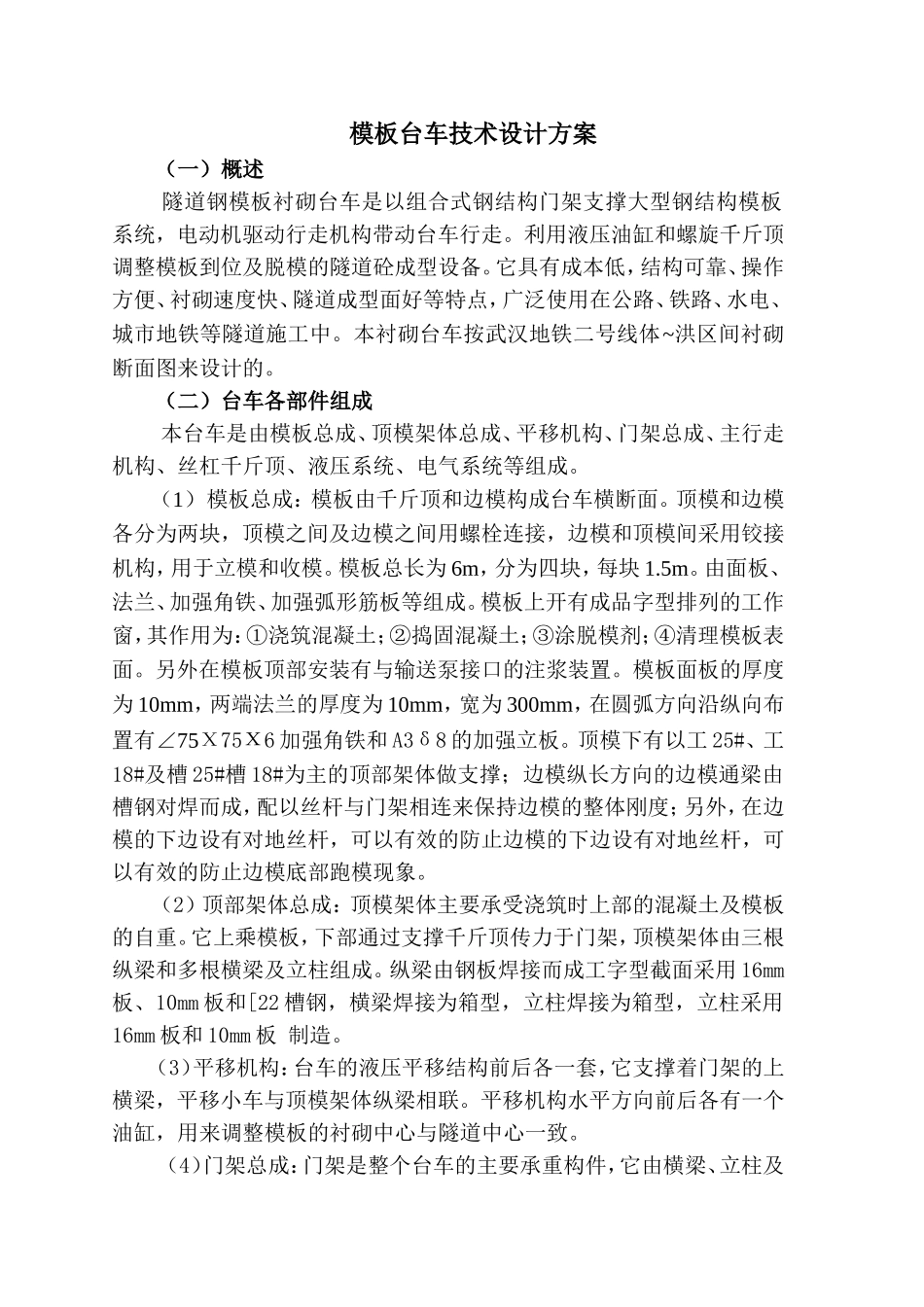

模板台车技术设计方案（一）概述隧道钢模板衬砌台车是以组合式钢结构门架支撑大型钢结构模板系统，电动机驱动行走机构带动台车行走。利用液压油缸和螺旋千斤顶调整模板到位及脱模的隧道砼成型设备。它具有成本低，结构可靠、操作方便、衬砌速度快、隧道成型面好等特点，广泛使用在公路、铁路、水电、城市地铁等隧道施工中。本衬砌台车按武汉地铁二号线体~洪区间衬砌断面图来设计的。（二）台车各部件组成本台车是由模板总成、顶模架体总成、平移机构、门架总成、主行走机构、丝杠千斤顶、液压系统、电气系统等组成。（1）模板总成：模板由千斤顶和边模构成台车横断面。顶模和边模各分为两块，顶模之间及边模之间用螺栓连接，边模和顶模间采用铰接机构，用于立模和收模。模板总长为6m，分为四块，每块1.5m。由面板、法兰、加强角铁、加强弧形筋板等组成。模板上开有成品字型排列的工作窗，其作用为：①浇筑混凝土；②捣固混凝土；③涂脱模剂；④清理模板表面。另外在模板顶部安装有与输送泵接口的注浆装置。模板面板的厚度为10mm，两端法兰的厚度为10mm，宽为300mm，在圆弧方向沿纵向布置有∠75Χ75Х6加强角铁和A3δ8的加强立板。顶模下有以工25#、工18#及槽25#槽18#为主的顶部架体做支撑；边模纵长方向的边模通梁由槽钢对焊而成，配以丝杆与门架相连来保持边模的整体刚度；另外，在边模的下边设有对地丝杆，可以有效的防止边模的下边设有对地丝杆，可以有效的防止边模底部跑模现象。（2）顶部架体总成：顶模架体主要承受浇筑时上部的混凝土及模板的自重。它上乘模板，下部通过支撑千斤顶传力于门架，顶模架体由三根纵梁和多根横梁及立柱组成。纵梁由钢板焊接而成工字型截面采用16mm板、10mm板和[22槽钢，横梁焊接为箱型，立柱焊接为箱型，立柱采用16mm板和10mm板制造。（3）平移机构：台车的液压平移结构前后各一套，它支撑着门架的上横梁，平移小车与顶模架体纵梁相联。平移机构水平方向前后各有一个油缸，用来调整模板的衬砌中心与隧道中心一致。（4）门架总成：门架是整个台车的主要承重构件，它由横梁、立柱及纵梁通过螺栓连接而成，各横梁立柱及纵梁之间通过连接梁及斜拉杆和剪刀架等连接。门架的主要结构件由钢板焊接，横梁和立柱成工字钢的截面，纵梁采用箱型截面焊接而成。立柱和立柱之间加以[18连接，横梁之间采用∠75Χ75Χ6的角钢连接。（5）主行走机构：台车行走机构由2个主动行走机构及2个从动行走机构组成。行走机构上与门架纵梁相连，电动机的型号为175型，电动机的功率2Х7.5kw，台车的转速为970r/min.（6）丝杠、千斤顶：共分为几种，侧模丝杆、对地丝杆、台架支撑千斤顶、门架支撑千斤顶。Ⅰ.侧模丝杠：安装在边模通梁和门架之间，用来支撑、调节模板位置，承受灌注混凝土时产生的压力。螺杆直径为Ф65mm。Ⅱ.对地丝杠：作用是把浇筑混凝土时产生的压力传递到路面上，改善台车的整体受力条件，另外台架脱离时可起到支撑模板的作用。丝杠直径为Ф65mm。Ⅲ.台车支撑千斤顶：它主要是为改善浇筑混凝土时台架纵梁时的受力条件，保证台车的稳定性和可靠性。螺杆的直径为Ф70mm。Ⅳ.门架支撑千斤顶：它连接在门架纵梁下面，台车工作时，它定在轨道上，承受台车的重量和混凝土对台车的压力，改善门架纵梁及行走机构的受力条件，保证台车的工作时的稳定性。螺杆的直径为Ф75mm。（7）液压系统：台车的液压系统采用三位四通手动换向阀进行换向，来实现油缸的伸缩，左右侧模油缸各采用两联换向阀控制两侧的水平油缸的动作，四个竖向采用一个换向阀控制其动作。两个小车平移油缸采用两个换向阀控制其动作。利用机械锁对四个竖向油缸进行锁闭，可杜绝台车在衬砌时模板因竖向油缸外泄漏而下降。侧模油缸采用单向节流阀调节油缸的运动速度。当换向阀处于中位时，系统卸荷，防止系统发热，直回式回油滤清器和多联的集成阀块简化了系统管路，同时避免了系统泄露。（8）电气系统：电气系统主要对行走电机的起、停及正反方向的运行进行控制，并为液压系统提供动力，行走机构设有正反方向控制和过载保护。（三）台车的工作原理1.台车行走采用电机减速器驱动系统，操作简单，动作灵...
