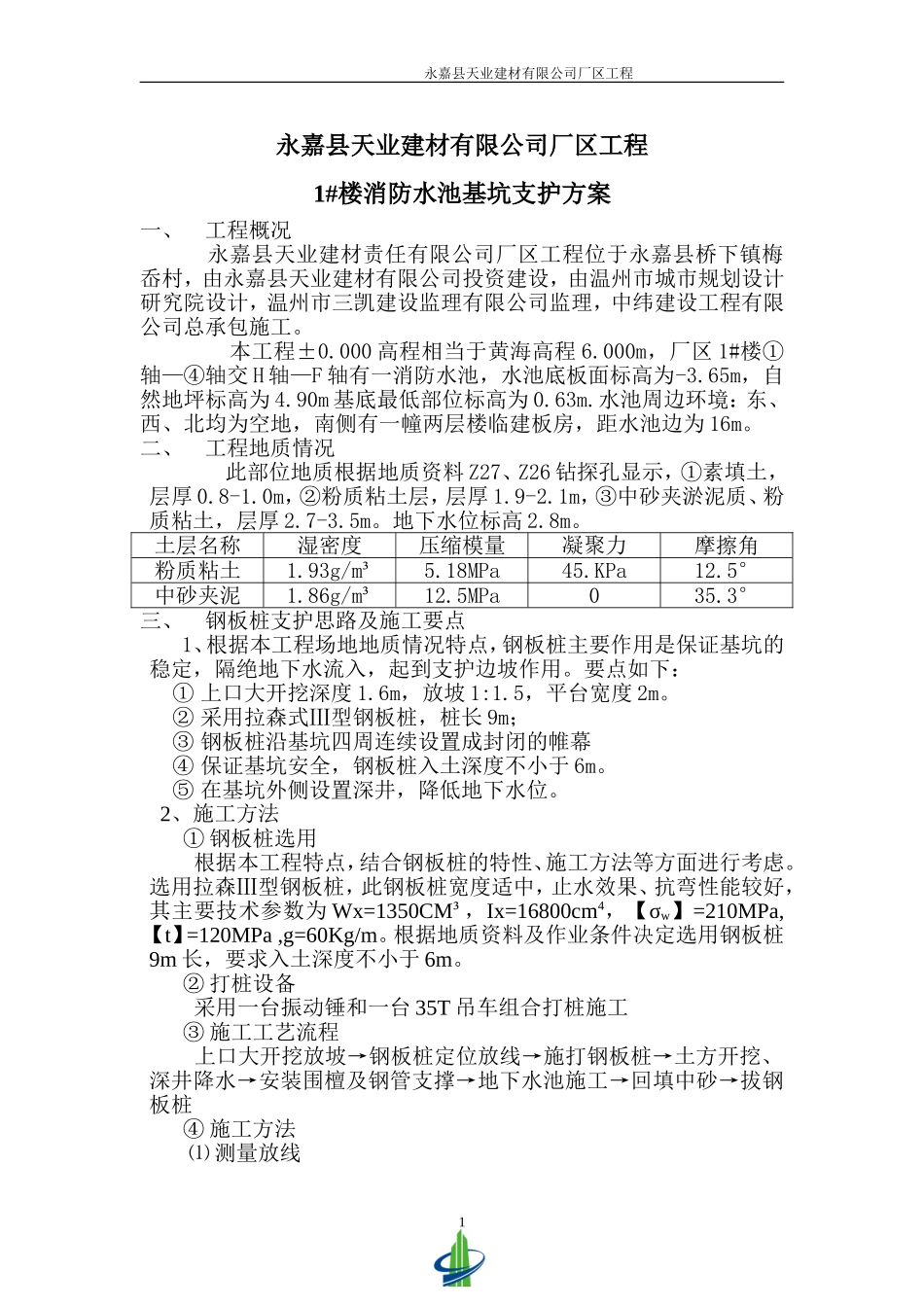

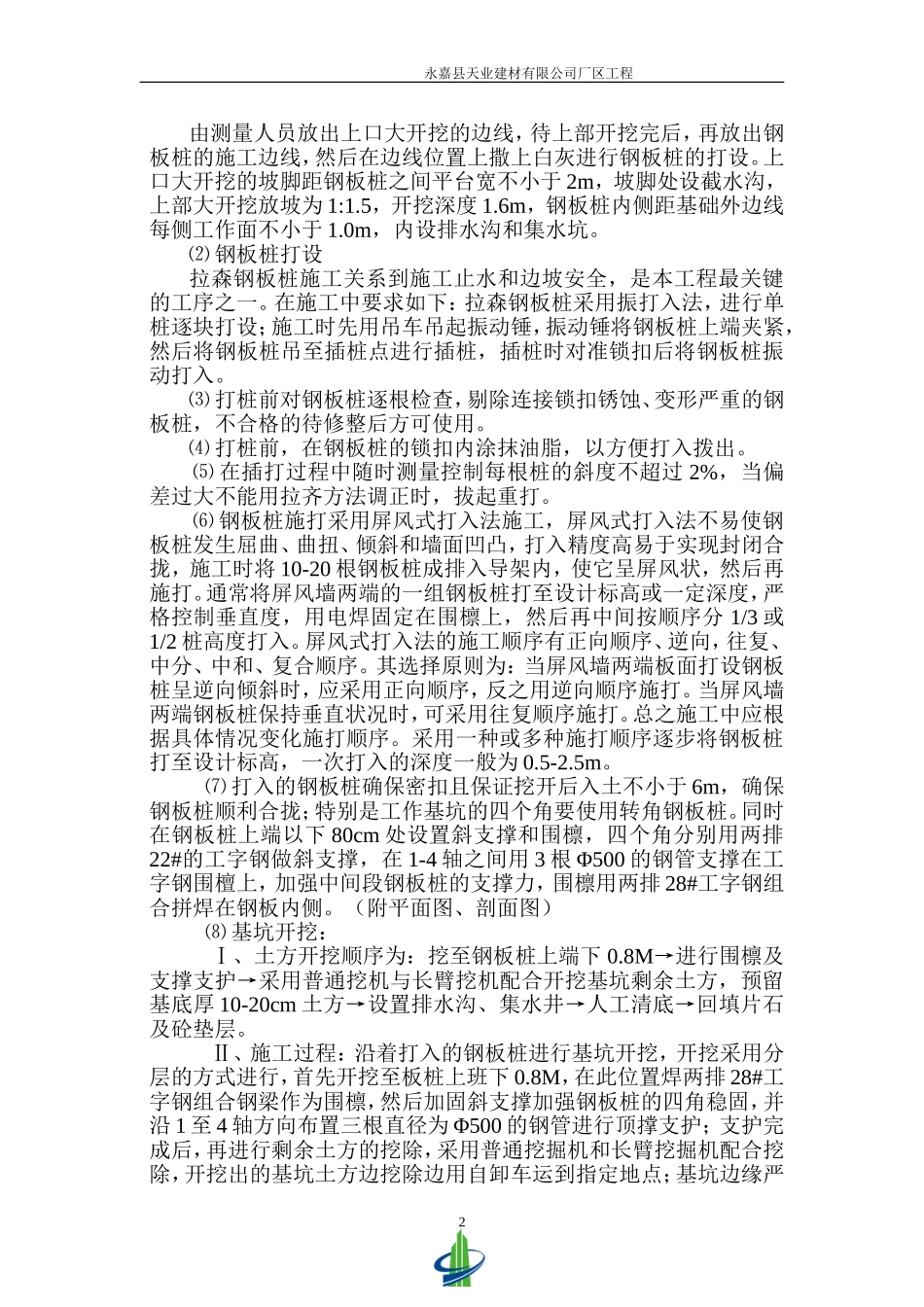

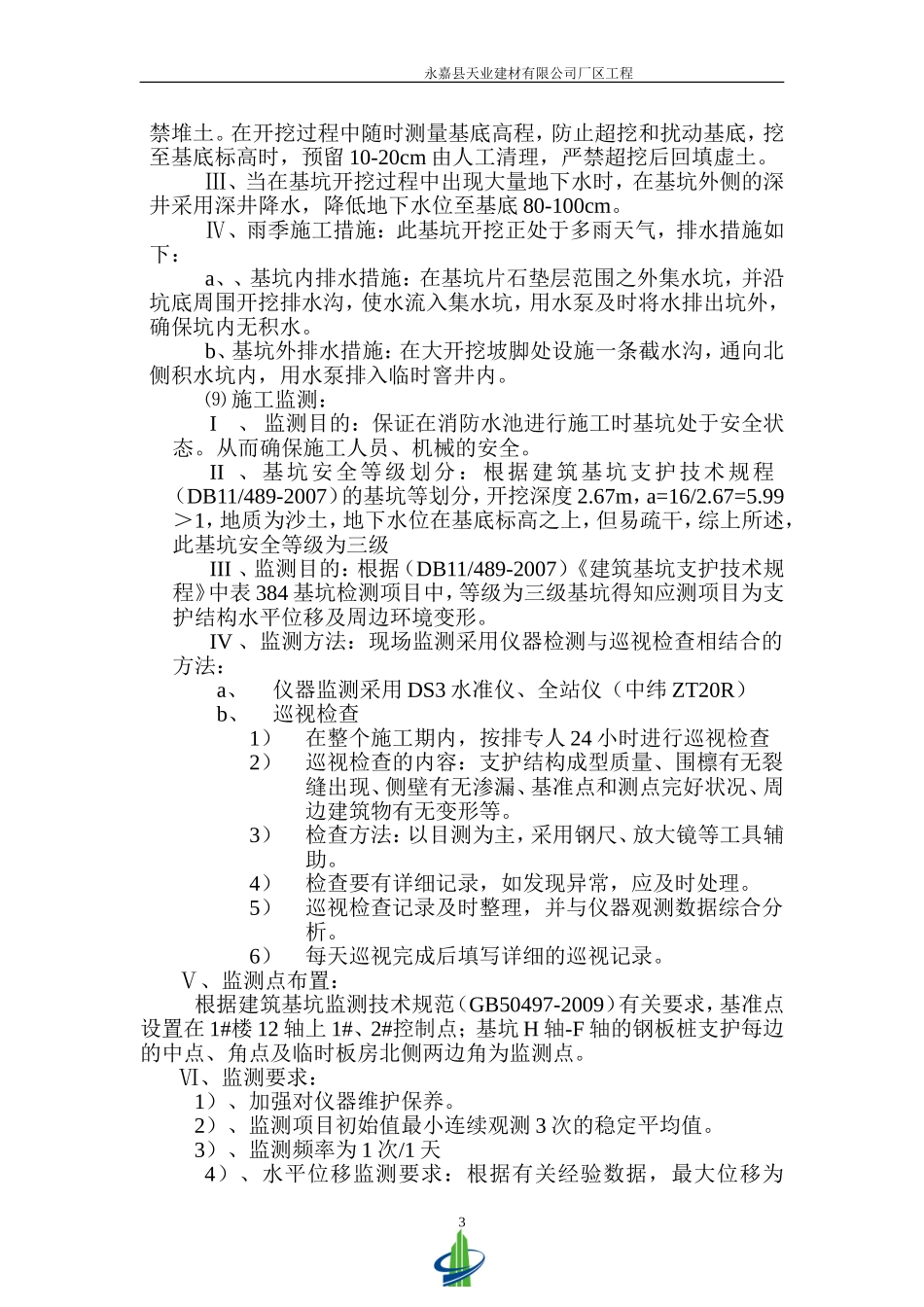

永嘉县天业建材有限公司厂区工程永嘉县天业建材有限公司厂区工程1#楼消防水池基坑支护方案一、工程概况永嘉县天业建材责任有限公司厂区工程位于永嘉县桥下镇梅岙村，由永嘉县天业建材有限公司投资建设，由温州市城市规划设计研究院设计，温州市三凯建设监理有限公司监理，中纬建设工程有限公司总承包施工。本工程±0.000高程相当于黄海高程6.000m，厂区1#楼①轴—④轴交H轴—F轴有一消防水池，水池底板面标高为-3.65m，自然地坪标高为4.90m基底最低部位标高为0.63m.水池周边环境：东、西、北均为空地，南侧有一幢两层楼临建板房，距水池边为16m。二、工程地质情况此部位地质根据地质资料Z27、Z26钻探孔显示，①素填土，层厚0.8-1.0m，②粉质粘土层，层厚1.9-2.1m，③中砂夹淤泥质、粉质粘土，层厚2.7-3.5m。地下水位标高2.8m。土层名称湿密度压缩模量凝聚力摩擦角粉质粘土1.93g/m³5.18MPa45.KPa12.5°中砂夹泥1.86g/m³12.5MPa035.3°三、钢板桩支护思路及施工要点1、根据本工程场地地质情况特点，钢板桩主要作用是保证基坑的稳定，隔绝地下水流入，起到支护边坡作用。要点如下：①上口大开挖深度1.6m，放坡1:1.5，平台宽度2m。②采用拉森式Ⅲ型钢板桩，桩长9m；③钢板桩沿基坑四周连续设置成封闭的帷幕④保证基坑安全，钢板桩入土深度不小于6m。⑤在基坑外侧设置深井，降低地下水位。2、施工方法①钢板桩选用根据本工程特点，结合钢板桩的特性、施工方法等方面进行考虑。选用拉森Ⅲ型钢板桩，此钢板桩宽度适中，止水效果、抗弯性能较好，其主要技术参数为Wx=1350CM³，Ix=16800cm4，【σw】=210MPa,【t】=120MPa,g=60Kg/m。根据地质资料及作业条件决定选用钢板桩9m长，要求入土深度不小于6m。②打桩设备采用一台振动锤和一台35T吊车组合打桩施工③施工工艺流程上口大开挖放坡→钢板桩定位放线→施打钢板桩→土方开挖、深井降水→安装围檀及钢管支撑→地下水池施工→回填中砂→拔钢板桩④施工方法⑴测量放线1永嘉县天业建材有限公司厂区工程由测量人员放出上口大开挖的边线，待上部开挖完后，再放出钢板桩的施工边线，然后在边线位置上撒上白灰进行钢板桩的打设。上口大开挖的坡脚距钢板桩之间平台宽不小于2m，坡脚处设截水沟，上部大开挖放坡为1:1.5，开挖深度1.6m，钢板桩内侧距基础外边线每侧工作面不小于1.0m，内设排水沟和集水坑。⑵钢板桩打设拉森钢板桩施工关系到施工止水和边坡安全，是本工程最关键的工序之一。在施工中要求如下：拉森钢板桩采用振打入法，进行单桩逐块打设；施工时先用吊车吊起振动锤，振动锤将钢板桩上端夹紧，然后将钢板桩吊至插桩点进行插桩，插桩时对准锁扣后将钢板桩振动打入。⑶打桩前对钢板桩逐根检查，剔除连接锁扣锈蚀、变形严重的钢板桩，不合格的待修整后方可使用。⑷打桩前，在钢板桩的锁扣内涂抹油脂，以方便打入拨出。⑸在插打过程中随时测量控制每根桩的斜度不超过2%，当偏差过大不能用拉齐方法调正时，拔起重打。⑹钢板桩施打采用屏风式打入法施工，屏风式打入法不易使钢板桩发生屈曲、曲扭、倾斜和墙面凹凸，打入精度高易于实现封闭合拢，施工时将10-20根钢板桩成排入导架内，使它呈屏风状，然后再施打。通常将屏风墙两端的一组钢板桩打至设计标高或一定深度，严格控制垂直度，用电焊固定在围檩上，然后再中间按顺序分1/3或1/2桩高度打入。屏风式打入法的施工顺序有正向顺序、逆向，往复、中分、中和、复合顺序。其选择原则为：当屏风墙两端板面打设钢板桩呈逆向倾斜时，应采用正向顺序，反之用逆向顺序施打。当屏风墙两端钢板桩保持垂直状况时，可采用往复顺序施打。总之施工中应根据具体情况变化施打顺序。采用一种或多种施打顺序逐步将钢板桩打至设计标高，一次打入的深度一般为0.5-2.5m。⑺打入的钢板桩确保密扣且保证挖开后入土不小于6m，确保钢板桩顺利合拢；特别是工作基坑的四个角要使用转角钢板桩。同时在钢板桩上端以下80cm处设置斜支撑和围檩，四个角分别用两排22#的工字钢做斜支撑，在1-4轴之间用3根Φ500的钢管支撑在工字钢围檀上，加强中间段钢板桩的支撑力，围檩用两排28#工字钢组合拼焊在钢板内侧。（附平面图、剖面图...
