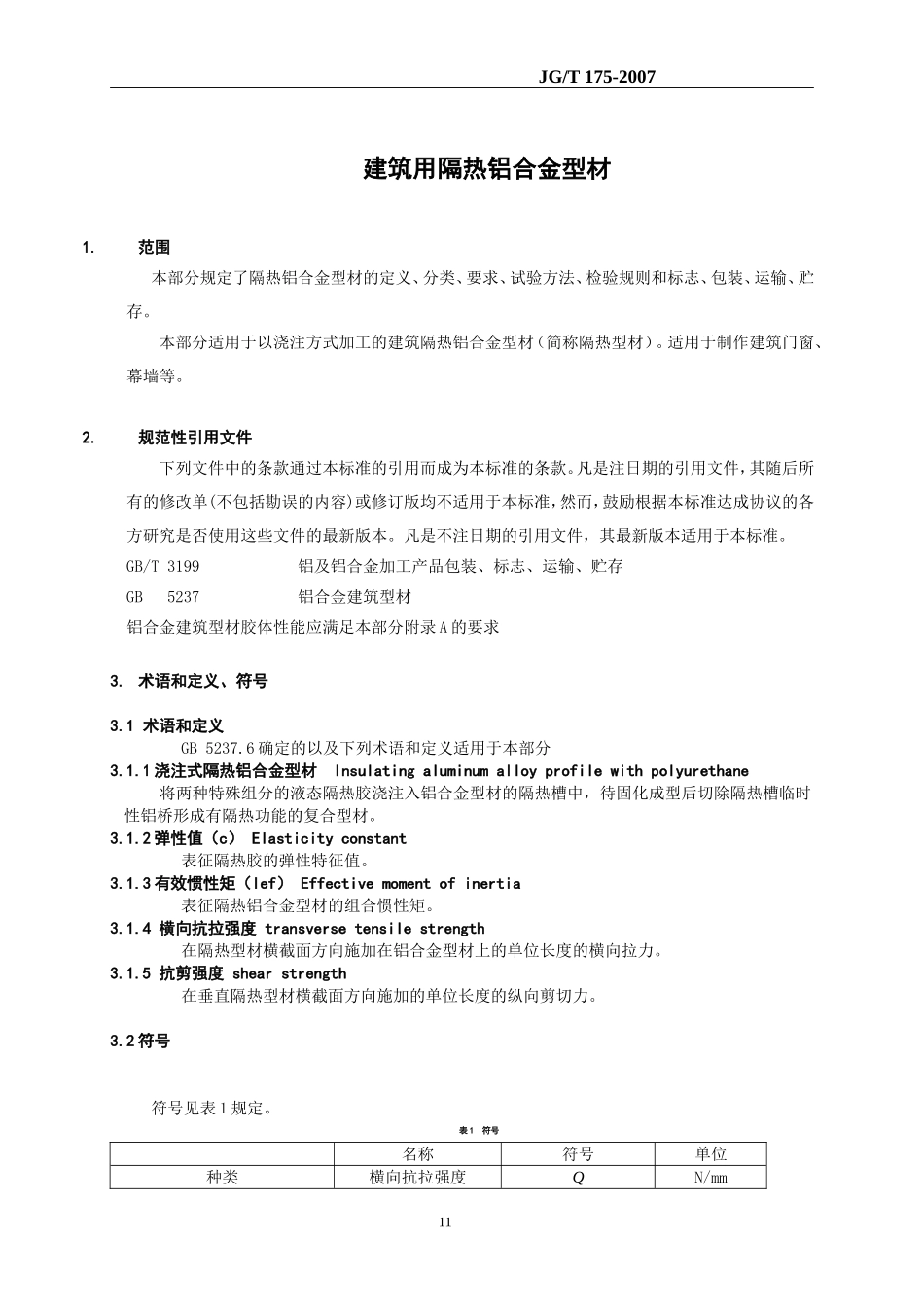

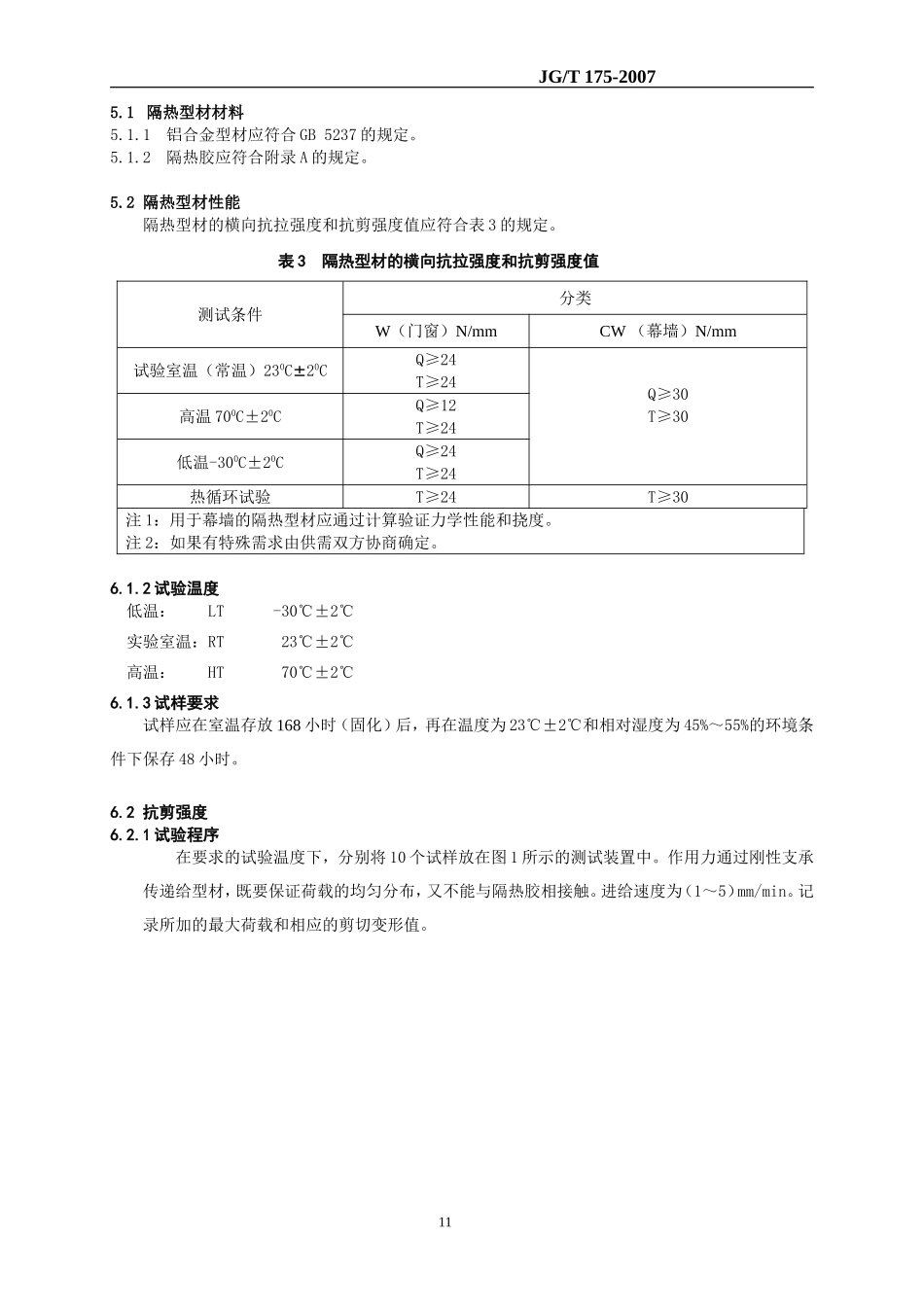

JG/T175-2007建筑用隔热铝合金型材1.范围本部分规定了隔热铝合金型材的定义、分类、要求、试验方法、检验规则和标志、包装、运输、贮存。本部分适用于以浇注方式加工的建筑隔热铝合金型材（简称隔热型材）。适用于制作建筑门窗、幕墙等。2.规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T3199铝及铝合金加工产品包装、标志、运输、贮存GB5237铝合金建筑型材铝合金建筑型材胶体性能应满足本部分附录A的要求3.术语和定义、符号3.1术语和定义GB5237.6确定的以及下列术语和定义适用于本部分3.1.1浇注式隔热铝合金型材Insulatingaluminumalloyprofilewithpolyurethane将两种特殊组分的液态隔热胶浇注入铝合金型材的隔热槽中，待固化成型后切除隔热槽临时性铝桥形成有隔热功能的复合型材。3.1.2弹性值（c）Elasticityconstant表征隔热胶的弹性特征值。3.1.3有效惯性矩（Ief）Effectivemomentofinertia表征隔热铝合金型材的组合惯性矩。3.1.4横向抗拉强度transversetensilestrength在隔热型材横截面方向施加在铝合金型材上的单位长度的横向拉力。3.1.5抗剪强度shearstrength在垂直隔热型材横截面方向施加的单位长度的纵向剪切力。3.2符号符号见表1规定。表1符号名称符号单位种类横向抗拉强度QN/mm11JG/T175-2007抗剪强度TN/mm弹性值cN/mm2试样长度lmm变形量Δhmm抗剪力F1N横向抗拉力F2N缩略语低温LT℃高温HT℃实验室温RT℃注：表中横向抗拉强度和抗剪强度是指单位长度上所受的力4．分类与标记4.1分类分类见表2规定。4.2标记4.2.1标记方法由隔热型材分类（门窗、幕墙）、铝合金型材牌号及供应状态、隔热胶成份等组成。4.2.2标记示例示例：门窗用隔热铝材，牌号为用6063合金制造的供应状态为T5的一根铝型材，隔热胶成份为高密度聚氨基甲酸乙酯(SU-207B和ISO-302A)复合制成的隔热型材。标记为：W—6063T5—SU207B&ISO302A5要求12分类门窗用隔热型材幕墙用隔热型材代号WCW隔热型材分类（门窗、幕墙）铝合金型材牌号及供应状态隔热胶成份表2型材分类与代号表3隔热型材的横向抗拉强度和抗剪强度值JG/T175-20075.1隔热型材材料5.1.1铝合金型材应符合GB5237的规定。5.1.2隔热胶应符合附录A的规定。5.2隔热型材性能隔热型材的横向抗拉强度和抗剪强度值应符合表3的规定。测试条件分类W（门窗）N/mmCW（幕墙）N/mm试验室温（常温）230C±20CQ≥24T≥24Q≥30T≥30高温700C±20CQ≥12T≥24低温-300C±20CQ≥24T≥24热循环试验T≥24T≥30注1：用于幕墙的隔热型材应通过计算验证力学性能和挠度。注2：如果有特殊需求由供需双方协商确定。6.1.2试验温度低温：LT-30℃±2℃实验室温：RT23℃±2℃高温：HT70℃±2℃6.1.3试样要求试样应在室温存放168小时（固化）后，再在温度为23℃±2℃和相对湿度为45%～55%的环境条件下保存48小时。6.2抗剪强度6.2.1试验程序在要求的试验温度下，分别将10个试样放在图1所示的测试装置中。作用力通过刚性支承传递给型材，既要保证荷载的均匀分布，又不能与隔热胶相接触。进给速度为（1～5）mm/min。记录所加的最大荷载和相应的剪切变形值。11JG/T175-20071—隔热胶2—测试装置3—铝合金型材4—刚性支承6.3.1试样试样应按照6.1.1的要求进行取样6.3.2试验程序横向抗拉强度试验应按图2所示的装置进行。进给速度（1～5）mm/min。在设定温度下对试样进行测试并按照6.3.3进行计算。1－隔热胶2－U型卡3-支撑4－试样图2横向抗拉强度试验装置示意图6.3.3计算横向抗拉强度按下式计算：Q=F/l式中：Q——横向抗拉强度（单位为N/mm）；F——最大抗拉力（取10个试样中的最小值）（单位为N）；l——试样长度（单位为mm）。6.4热循环试验6.4.1方法选用的试样应按6.1.3条规定进行状态调节。取10个长度为（610±2）mm的试样按图3所示的热循环曲线重复试验，试验的循环次数应根据隔热型材的不同用途进行选择（住宅用窗进行30次循环；商业建筑用窗进行60次...
