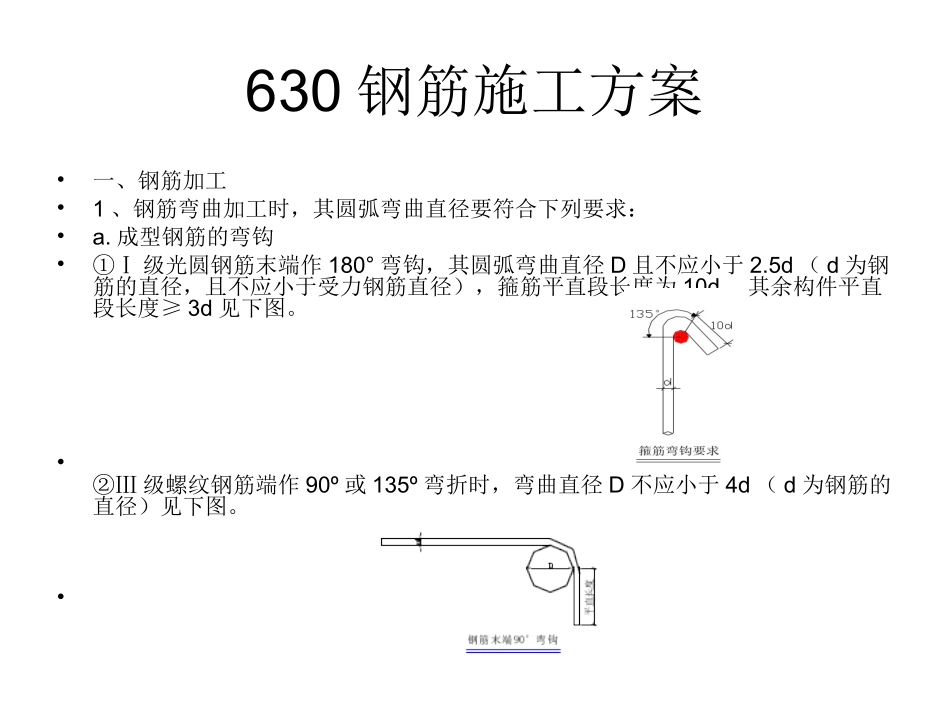

630钢筋施工方案630钢筋施工方案•一、钢筋加工•1、钢筋弯曲加工时，其圆弧弯曲直径要符合下列要求：•a.成型钢筋的弯钩•①Ⅰ级光圆钢筋末端作180°弯钩，其圆弧弯曲直径D且不应小于2.5d（d为钢筋的直径，且不应小于受力钢筋直径），箍筋平直段长度为10d，其余构件平直段长度≥3d见下图。•②Ⅲ级螺纹钢筋端作90º或135º弯折时，弯曲直径D不应小于4d（d为钢筋的直径）见下图。•630钢筋施工方案•3弯起钢筋弯折处的弯曲直径D，不应小于5d，见下图。•b.钢筋加工完毕要按钢筋的使用部位、规格、尺寸、数量进行标识，做到标识一目了然。加工过程中，要根据料单尺寸随时用直尺检查，以保证钢筋加工的精度。•2、拉筋：墙体双层钢筋网在两片钢筋之间绑拉筋，采用φ6－φ8筋制作，成梅花形布置。•3、板支撑筋（马凳）：为了保证板的截面厚度，在板筋与板抗负弯矩筋间加马凳，并与负弯矩筋绑扎牢固，马凳根据所使用部位的板厚、钢筋规格、直径及摆设的方向，计算好马凳的高度（马凳高度=板厚-2个保护层-3皮铁）。630钢筋施工方案•4、箍筋：箍筋的末端做135○的弯钩，弯平直长度不小于10d≥，且75mm，（d是抗震箍筋的直径，如箍筋的直径为φ10，弯钩的平直长不小于10cm），见下图：•箍筋弯钩的弯曲直径除要满足上述要求外，两端平直段长度要相等，弯钩平整不扭翘。箍筋的内部尺寸要确保主筋绑扎到位，并能保证保护层厚度符合规范要求。630钢筋施工方案•5、钢筋的锚固长度及搭接长度•5.1钢筋锚固长度：详见设计图纸和国家标准图集11G101-1、11G101-3等。•5.2钢筋的搭接长度见下表：•≤纵向钢筋的搭接接头百分率2550•纵向受拉钢筋的搭接长度1.2La(LaE)1.4La(LaE)•纵向受压钢筋的搭接长度0.85La(LaE)1.0La(LaE)•≤纵向钢筋的搭接接头百分率2550纵向受拉钢筋的搭接长度1.2La(LaE)1.4La(LaE)纵向受压钢筋的搭接长度0.85La(LaE)1.0La(LaE)注:括号内数据用于二级抗震等级；在任何情况下,纵向受拉钢筋的搭接长度不应小于300mm,受压钢筋搭接长度不应小于200mm。630钢筋施工方案•5.3钢筋连接•5.3.1≥钢筋连接主要采用方法如下：直径16mm的水平及竖向钢筋，采用剥肋滚轧钢筋直螺纹连接，其他钢筋接头采用搭接接头，其中连接必须满足相应的规范要求，详见下表：•接头形式受拉区受压区、•绑扎连接25%50%•机械连接50%不限•5.3.2框架柱、剪力墙暗柱、剪力墙墙身竖向钢筋连接构造见下图（hc为柱截面尺寸，Hc为所在楼层的净高）。630钢筋施工方案框架柱竖向钢筋连接构造剪力墙、暗柱竖剪力墙、暗柱竖向钢筋连接构造向钢筋连接构造≥注：基础顶面Hn/3≥，楼板顶面Hn/6≥、500，且应注意接头避开箍筋加密区。630钢筋施工方案•5.3.3钢筋绑扎搭接接头：楼板及梁下部钢筋接头位置在支座处（基础底板下部钢筋接头在跨中）；楼板及梁上部钢筋接头位置在跨中1/3处（基础底板上部钢筋接头在支座）；墙、柱构件要按11G101-1图集要求设置，接头率不大于50％。钢筋绑扎搭接处要在中心和两端用绑丝扎牢，钢筋绑扎搭接长度要符合设计和规范要求。•5.3.4滚压钢筋直螺纹接头采用A级接头。•5.3.5剥肋滚轧钢筋直螺纹接头施工•5.3.5.1施工工艺流程•→→→→→钢筋切割下料钢筋滚压丝头检验塑料保护帽做标识分类堆→→→→放运至现场钢筋连接连接质量检查现场抽检和记录•5.3.5.2操作要点•⑴切割下料•对端部不直的钢筋要预先调直，切口的端面平齐，不得有马蹄形或挠曲，必须保持中心平直度，不允许有弯曲，采用砂轮切割机按配料长度逐根切割。630钢筋施工方案•⑵钢筋滚轧•根据钢筋的规格，确定钢筋滚轧长度和螺纹长度等技术参数。操作时将待加工钢筋紧固在虎钳口内；启动机器，冷却液流出稳定后，开始向前进刀，当滚压刀片开始接触钢筋端部时，进给速度要慢，防止钢筋偏心，•—操作人员继续转动行走手柄，进行第二道工序滚压；滚轮刚开始滚压钢筋时，操作力度要适当，滚轮滚压螺纹三、四圈后，机器就会自动跟刀，自动滚压螺纹，到达设定长度后，机器就会自动反转退回。丝头加工合格后，及时用连接套筒或塑料帽加以保护。•滚轧钢筋直螺纹接头的主要参数见下表。•剥肋滚轧直螺纹接头的主要参数（mm...
