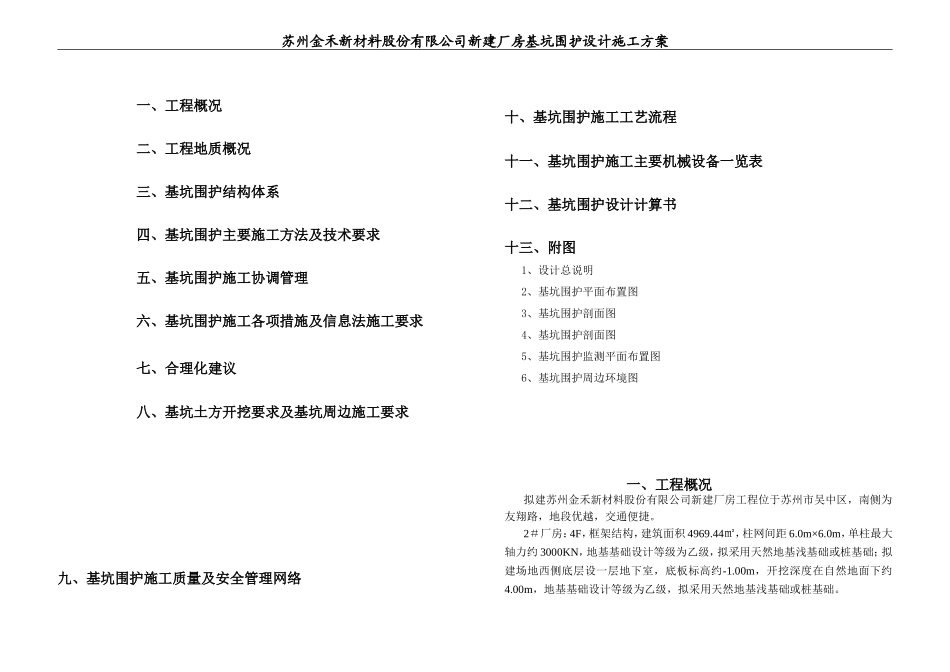

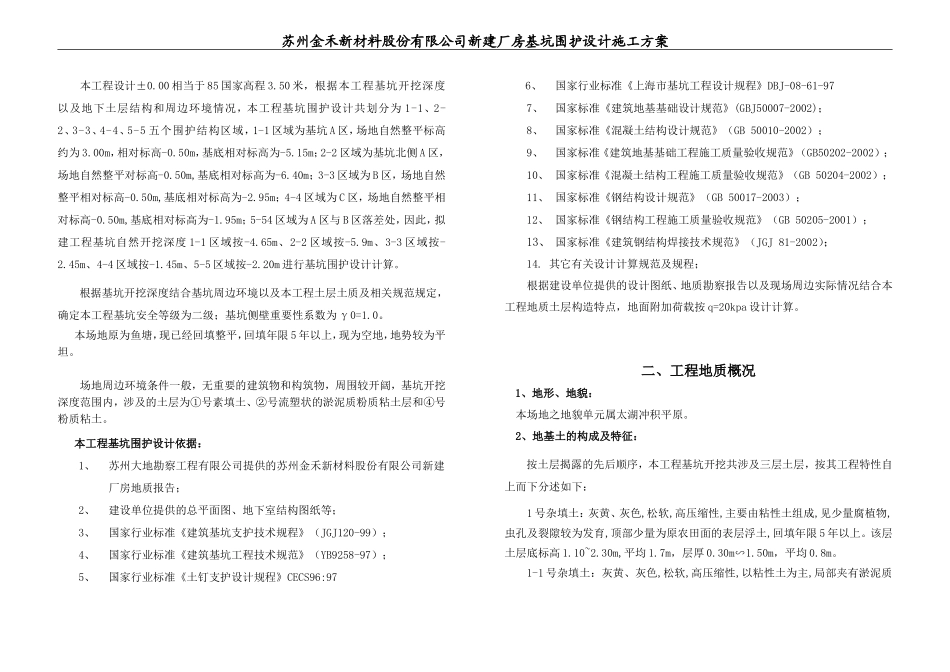

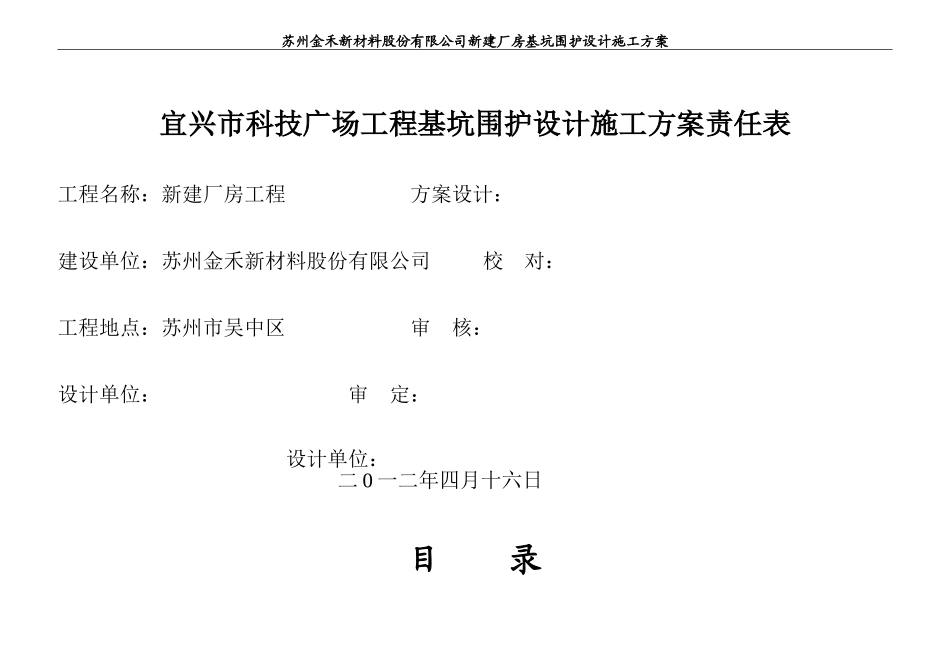

苏州金禾新材料股份有限公司新建厂房基坑围护设计施工方案宜兴市科技广场工程基坑围护设计施工方案责任表工程名称：新建厂房工程方案设计：建设单位：苏州金禾新材料股份有限公司校对：工程地点：苏州市吴中区审核：设计单位：审定：设计单位：二0一二年四月十六日目录苏州金禾新材料股份有限公司新建厂房基坑围护设计施工方案一、工程概况二、工程地质概况三、基坑围护结构体系四、基坑围护主要施工方法及技术要求五、基坑围护施工协调管理六、基坑围护施工各项措施及信息法施工要求七、合理化建议八、基坑土方开挖要求及基坑周边施工要求九、基坑围护施工质量及安全管理网络十、基坑围护施工工艺流程十一、基坑围护施工主要机械设备一览表十二、基坑围护设计计算书十三、附图1、设计总说明2、基坑围护平面布置图3、基坑围护剖面图4、基坑围护剖面图5、基坑围护监测平面布置图6、基坑围护周边环境图一、工程概况拟建苏州金禾新材料股份有限公司新建厂房工程位于苏州市吴中区，南侧为友翔路，地段优越，交通便捷。2＃厂房：4F，框架结构，建筑面积4969.44㎡，柱网间距6.0m×6.0m，单柱最大轴力约3000KN，地基基础设计等级为乙级，拟采用天然地基浅基础或桩基础；拟建场地西侧底层设一层地下室，底板标高约-1.00m，开挖深度在自然地面下约4.00m，地基基础设计等级为乙级，拟采用天然地基浅基础或桩基础。苏州金禾新材料股份有限公司新建厂房基坑围护设计施工方案本工程设计±0.00相当于85国家高程3.50米，根据本工程基坑开挖深度以及地下土层结构和周边环境情况，本工程基坑围护设计共划分为1-1、2-2、3-3、4-4、5-5五个围护结构区域，1-1区域为基坑A区，场地自然整平标高约为3.00m，相对标高-0.50m，基底相对标高为-5.15m；2-2区域为基坑北侧A区，场地自然整平对标高-0.50m,基底相对标高为-6.40m；3-3区域为B区，场地自然整平相对标高-0.50m,基底相对标高为-2.95m；4-4区域为C区，场地自然整平相对标高-0.50m,基底相对标高为-1.95m；5-54区域为A区与B区落差处，因此，拟建工程基坑自然开挖深度1-1区域按-4.65m、2-2区域按-5.9m、3-3区域按-2.45m、4-4区域按-1.45m、5-5区域按-2.20m进行基坑围护设计计算。根据基坑开挖深度结合基坑周边环境以及本工程土层土质及相关规范规定，确定本工程基坑安全等级为二级；基坑侧壁重要性系数为γ0=1.0。本场地原为鱼塘，现已经回填整平，回填年限5年以上，现为空地，地势较为平坦。场地周边环境条件一般，无重要的建筑物和构筑物，周围较开阔，基坑开挖深度范围内，涉及的土层为①号素填土、②号流塑状的淤泥质粉质粘土层和④号粉质粘土。本工程基坑围护设计依据：1、苏州大地勘察工程有限公司提供的苏州金禾新材料股份有限公司新建厂房地质报告；2、建设单位提供的总平面图、地下室结构图纸等；3、国家行业标准《建筑基坑支护技术规程》（JGJ120-99）；4、国家行业标准《建筑基坑工程技术规范》（YB9258-97）；5、国家行业标准《土钉支护设计规程》CECS96:976、国家行业标准《上海市基坑工程设计规程》DBJ-08-61-977、国家标准《建筑地基基础设计规范》(GBJ50007-2002)；8、国家标准《混凝土结构设计规范》（GB50010-2002）；9、国家标准《建筑地基基础工程施工质量验收规范》（GB50202-2002）；10、国家标准《混凝土结构工程施工质量验收规范》（GB50204-2002）；11、国家标准《钢结构设计规范》（GB50017-2003）；12、国家标准《钢结构工程施工质量验收规范》（GB50205-2001）；13、国家标准《建筑钢结构焊接技术规范》（JGJ81-2002）；14.其它有关设计计算规范及规程；根据建设单位提供的设计图纸、地质勘察报告以及现场周边实际情况结合本工程地质土层构造特点，地面附加荷载按q=20kpa设计计算。二、工程地质概况1、地形、地貌：本场地之地貌单元属太湖冲积平原。2、地基土的构成及特征：按土层揭露的先后顺序，本工程基坑开挖共涉及三层土层，按其工程特性自上而下分述如下：1号杂填土：灰黄、灰色,松软,高压缩性,主要由粘性土组成,见少量腐植物,虫孔及裂隙较为发育,顶部少量为原农田面的表层浮土,回填年限5年以上。该层土层底标高1.10~2....
