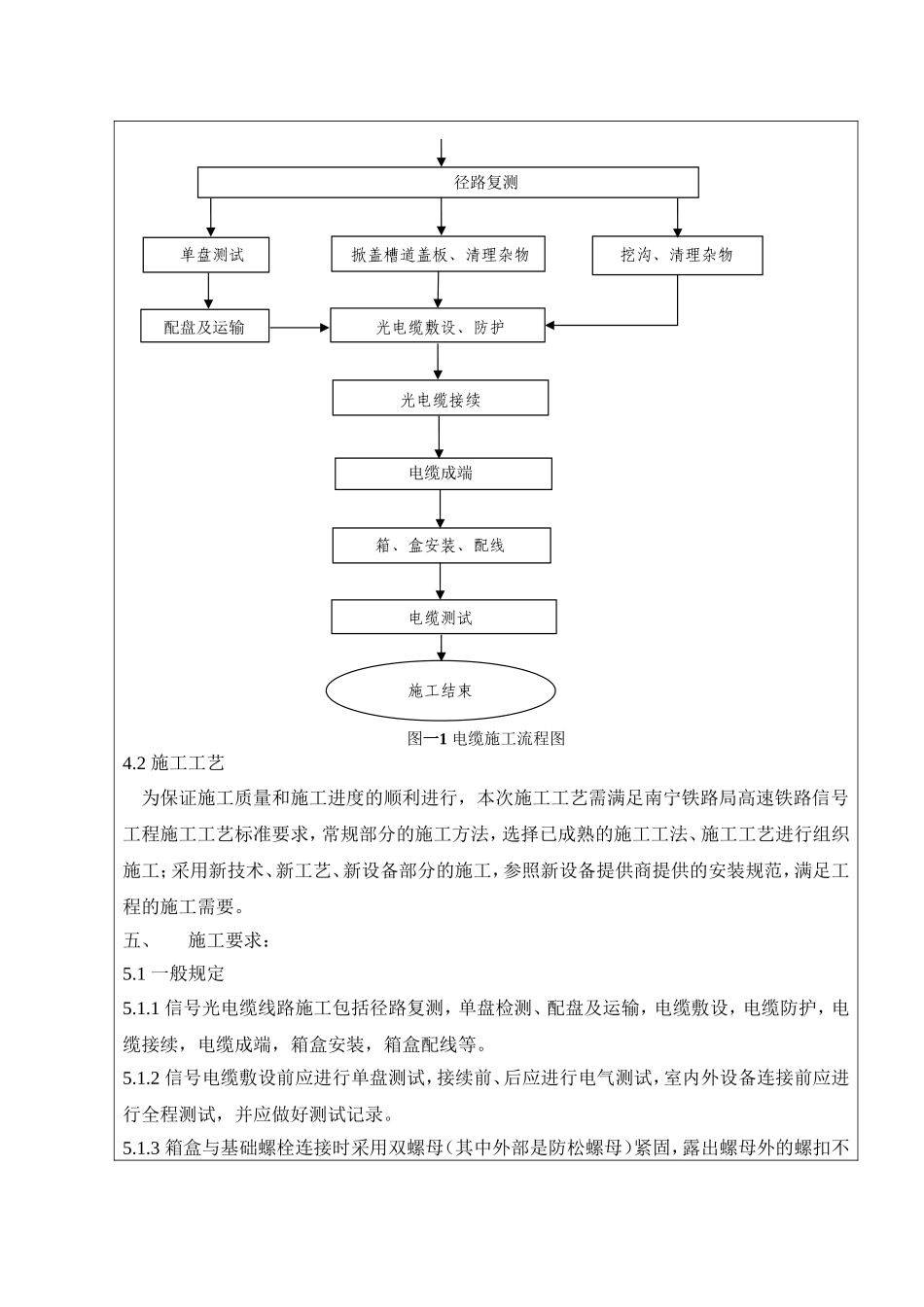

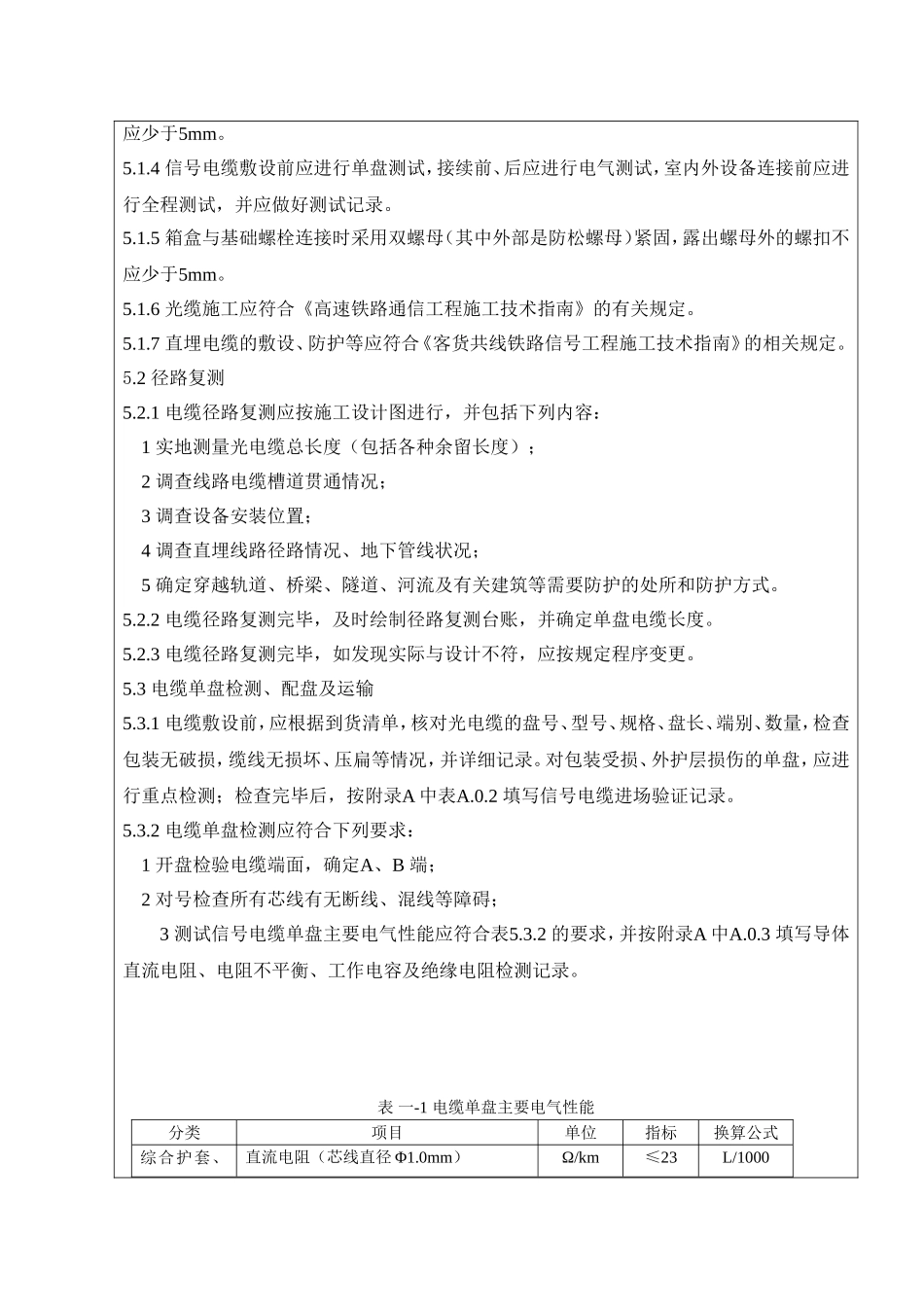

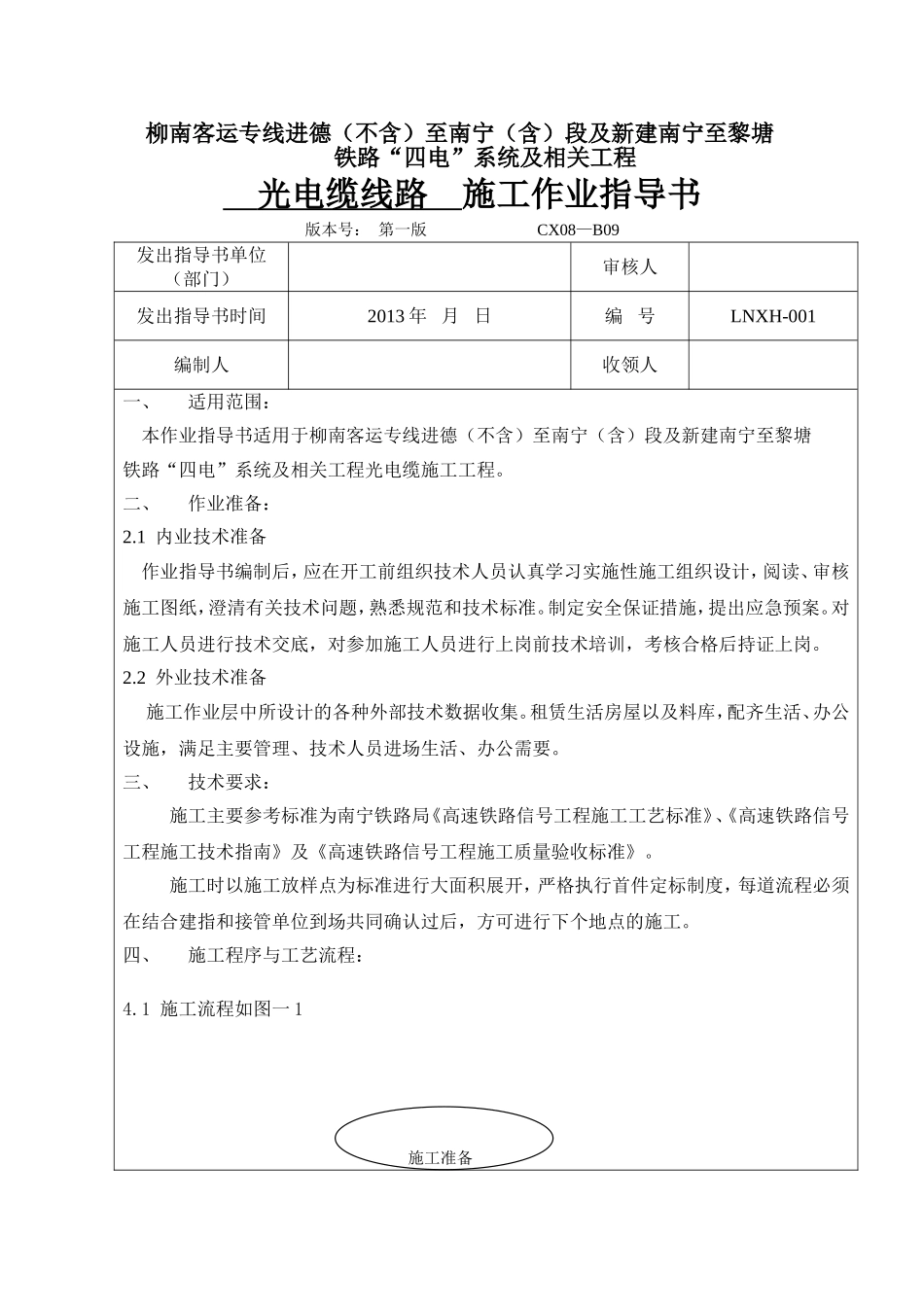

柳南客运专线进德（不含）至南宁（含）段及新建南宁至黎塘铁路“四电”系统及相关工程光电缆线路施工作业指导书版本号：第一版CX08—B09发出指导书单位（部门）审核人发出指导书时间2013年月日编号LNXH-001编制人收领人一、适用范围：本作业指导书适用于柳南客运专线进德（不含）至南宁（含）段及新建南宁至黎塘铁路“四电”系统及相关工程光电缆施工工程。二、作业准备：2.1内业技术准备作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。2.2外业技术准备施工作业层中所设计的各种外部技术数据收集。租赁生活房屋以及料库，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。三、技术要求：施工主要参考标准为南宁铁路局《高速铁路信号工程施工工艺标准》、《高速铁路信号工程施工技术指南》及《高速铁路信号工程施工质量验收标准》。施工时以施工放样点为标准进行大面积展开，严格执行首件定标制度，每道流程必须在结合建指和接管单位到场共同确认过后，方可进行下个地点的施工。四、施工程序与工艺流程：4.1施工流程如图一1施工准备径路复测单盘测试掀盖槽道盖板、清理杂物挖沟、清理杂物配盘及运输光电缆敷设、防护光电缆接续电缆成端箱、盒安装、配线电缆测试施工结束图一1电缆施工流程图4.2施工工艺为保证施工质量和施工进度的顺利进行，本次施工工艺需满足南宁铁路局高速铁路信号工程施工工艺标准要求，常规部分的施工方法，选择已成熟的施工工法、施工工艺进行组织施工；采用新技术、新工艺、新设备部分的施工，参照新设备提供商提供的安装规范，满足工程的施工需要。五、施工要求：5.1一般规定5.1.1信号光电缆线路施工包括径路复测，单盘检测、配盘及运输，电缆敷设，电缆防护，电缆接续，电缆成端，箱盒安装，箱盒配线等。5.1.2信号电缆敷设前应进行单盘测试，接续前、后应进行电气测试，室内外设备连接前应进行全程测试，并应做好测试记录。5.1.3箱盒与基础螺栓连接时采用双螺母（其中外部是防松螺母）紧固，露出螺母外的螺扣不应少于5mm。5.1.4信号电缆敷设前应进行单盘测试，接续前、后应进行电气测试，室内外设备连接前应进行全程测试，并应做好测试记录。5.1.5箱盒与基础螺栓连接时采用双螺母（其中外部是防松螺母）紧固，露出螺母外的螺扣不应少于5mm。5.1.6光缆施工应符合《高速铁路通信工程施工技术指南》的有关规定。5.1.7直埋电缆的敷设、防护等应符合《客货共线铁路信号工程施工技术指南》的相关规定。5.2径路复测5.2.1电缆径路复测应按施工设计图进行，并包括下列内容：1实地测量光电缆总长度（包括各种余留长度）；2调查线路电缆槽道贯通情况；3调查设备安装位置；4调查直埋线路径路情况、地下管线状况；5确定穿越轨道、桥梁、隧道、河流及有关建筑等需要防护的处所和防护方式。5.2.2电缆径路复测完毕，及时绘制径路复测台账，并确定单盘电缆长度。5.2.3电缆径路复测完毕，如发现实际与设计不符，应按规定程序变更。5.3电缆单盘检测、配盘及运输5.3.1电缆敷设前，应根据到货清单，核对光电缆的盘号、型号、规格、盘长、端别、数量，检查包装无破损，缆线无损坏、压扁等情况，并详细记录。对包装受损、外护层损伤的单盘，应进行重点检测；检查完毕后，按附录A中表A.0.2填写信号电缆进场验证记录。5.3.2电缆单盘检测应符合下列要求：1开盘检验电缆端面，确定A、B端；2对号检查所有芯线有无断线、混线等障碍；3测试信号电缆单盘主要电气性能应符合表5.3.2的要求，并按附录A中A.0.3填写导体直流电阻、电阻不平衡、工作电容及绝缘电阻检测记录。表一-1电缆单盘主要电气性能分类项目单位指标换算公式综合护套、直流电阻（芯线直径Φ1.0mm）Ω/km≤23L/1000铝护套信号电缆绝缘电阻（芯线间，芯线对金属护套间）ＭΩ•km≥30001000/L铁路内屏蔽数字信号电缆导体直流电阻（芯线直径Φ1.0mm）Ω/km22.5±1L/1000工作线对导体电阻不平衡％≤1绝缘电阻...
