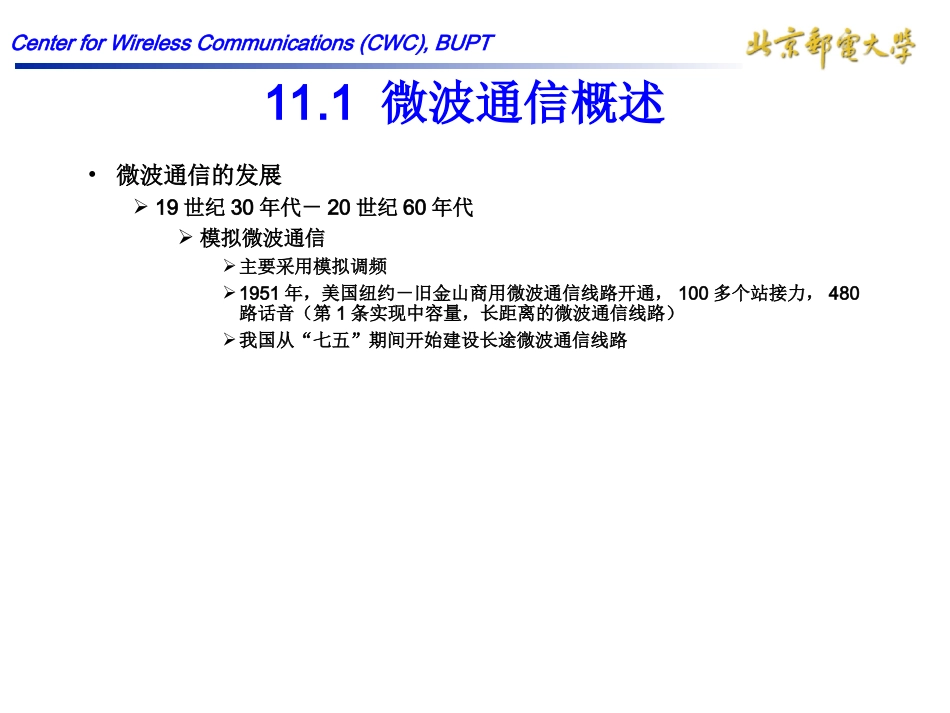

CenterforWirelessCommunications(CWC),BUPT微波通信技术CenterforWirelessCommunications(CWC),BUPT11.1微波通信概述•微波通信的发展19世纪30年代－20世纪60年代模拟微波通信主要采用模拟调频1951年，美国纽约－旧金山商用微波通信线路开通，100多个站接力，480路话音（第1条实现中容量，长距离的微波通信线路）我国从“七五”期间开始建设长途微波通信线路CenterforWirelessCommunications(CWC),BUPT微波通信发展•20世纪60年代－90年代初–数字微波通信»数字交换技术的出现、数字信号处理技术发展、大规模集成电路发展、调制解调技术»更好的长途传输质量、高频谱利用率、高容量•20世纪90年代－–光纤、卫星通信的冲击–数字微波通信的新趋势»基于SDH的数字微波通信系统»更高的容量（512QAM、1024QAM）»无线接入网（LMDS、MMDS）、临时通信、紧急通信CenterforWirelessCommunications(CWC),BUPT微波通信基本概念•微波–频率在300Mhz－300GHz的电磁波•微波的传播特性–似光性»直线传播–极化特性»线极化•电场矢量E的端点随时间t的变化在一条直线上•水平极化：E的轨迹与水平面平行•垂直极化：E的轨迹与水平面垂直»圆（椭圆）极化•电场矢量E的端点随时间t的变化在圆（椭圆上）•左旋极化：E的轨迹成逆时针方向•右旋极化：E的轨迹成顺时针方向CenterforWirelessCommunications(CWC),BUPT微波中继通信系统在整个通信网中的位置¶Ë¾Ö½»»»ÖÐÐĽ»»»ÖÐÐĶ˾ÖÖÕ¶ËÖÕ¶Ë微波中继½»»»ÖÐÐĽ»»»ÖÐÐĽ»»»ÖÐÐÄ光纤通信卫星通信CenterforWirelessCommunications(CWC),BUPT11.2微波通信系统•中继通信–信号经过长距离传输的恶化»接收、再生、转发–一条通信线路服务多地点»上下话路•三种中继通信方式–直接中继–外差中继–基带再生中继ACB微波中继接力方式示意图CenterforWirelessCommunications(CWC),BUPT数字微波中继线路组成示意端站枢纽站再生中继站端站端站中间站一条数字微波中继线路组成CenterforWirelessCommunications(CWC),BUPT直接中继΢²¨·Å´óÒÆƵ΢²¨·Å´ó直接中继方式CenterforWirelessCommunications(CWC),BUPT外差中继µÍÔëÉù·Å´óϱäƵÖзÅÉϱäƵ¹¦ÂÊ·Å´ó外差中继方式CenterforWirelessCommunications(CWC),BUPT基带中继µÍÔëÉù·Å´óϱäƵÖзŽâµ÷µ÷ÖÆÖзÅÉϱäƵ¹¦ÂÊ·Å´ó基带中继方式CenterforWirelessCommunications(CWC),BUPT11.2.2波道及射频频率配置•波道–微波线路的可用带宽划分成若干频率小段，并在每一个频率小段上设置一套微波收发信机，构成一条微波通信的传输通道。•波道频率配置–一条微波线路上允许有多套微波收发信机同时工作，这就必须对各波道的微波频率进行分配–频率的分配应尽可能做到：»在给定的可用频率范围内尽可能多安排波道数量»尽可能减少各波道间的干扰»尽可能地有利于通信设备的标准化、系列化CenterforWirelessCommunications(CWC),BUPT单波道频率配置•二频制ABCDf1f2f2f1f1f2f2f1反向干扰越站干扰二频制频率分配CenterforWirelessCommunications(CWC),BUPT单波道频率配置•四频制ABCDf1f3f2f4f1f3f2f4越站干扰四频制频率分配CenterforWirelessCommunications(CWC),BUPT有效减小越站干扰143214321432越站干扰越站干扰无越站干扰CenterforWirelessCommunications(CWC),BUPT二频制&四频制•四频制：多用一倍频率，但二频制有反向干扰的问题•天线前后隔离度：好的在40dB上下•二频制下，若前向发生衰落，后向没有发生衰落，则发生后向对前向的干扰CenterforWirelessCommunications(CWC),BUPT多波道频率配置•收发频率相间排列收发频率集中排列A方向B方向1f'1f1f'1f6f'6f5f'5f4f'4f3f'3f2f'2f6f'6f5f'5f4f'4f3f'3f'2f2f图a、收发频率相间方案A方向B方向1f'1f1f'1f6f'6f5f'5f4f'4f3f'3f2f'2f6f'6f5f'5f4f'4f3f'3f'2f2f图b、收发频率集中方案CenterforWirelessCommunications(CWC),BUPT射频波道的频率再用主用频率再用频率主用频率再用频率水平极化垂直...
