第九章 油水井窜通VIP专享VIP免费

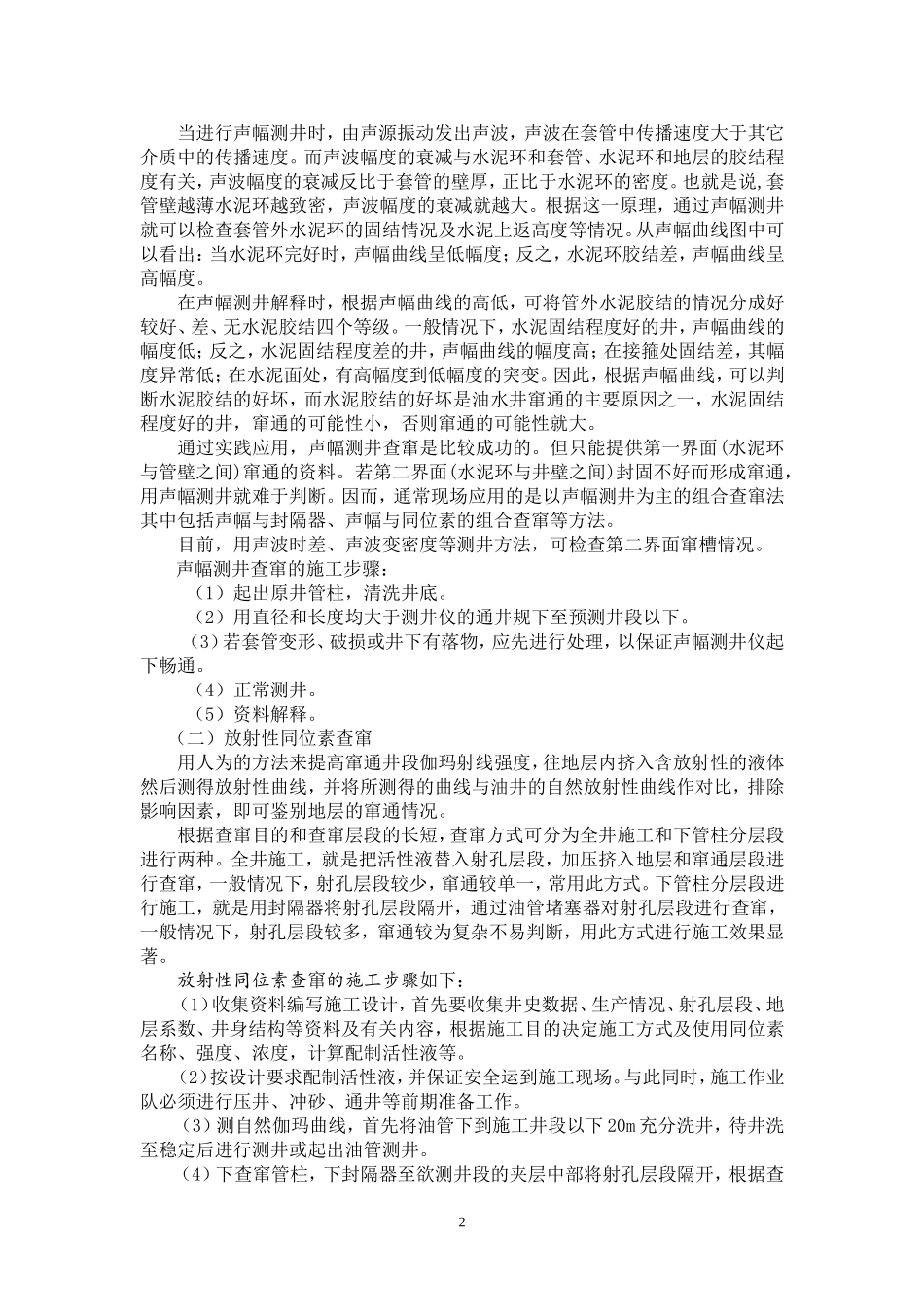

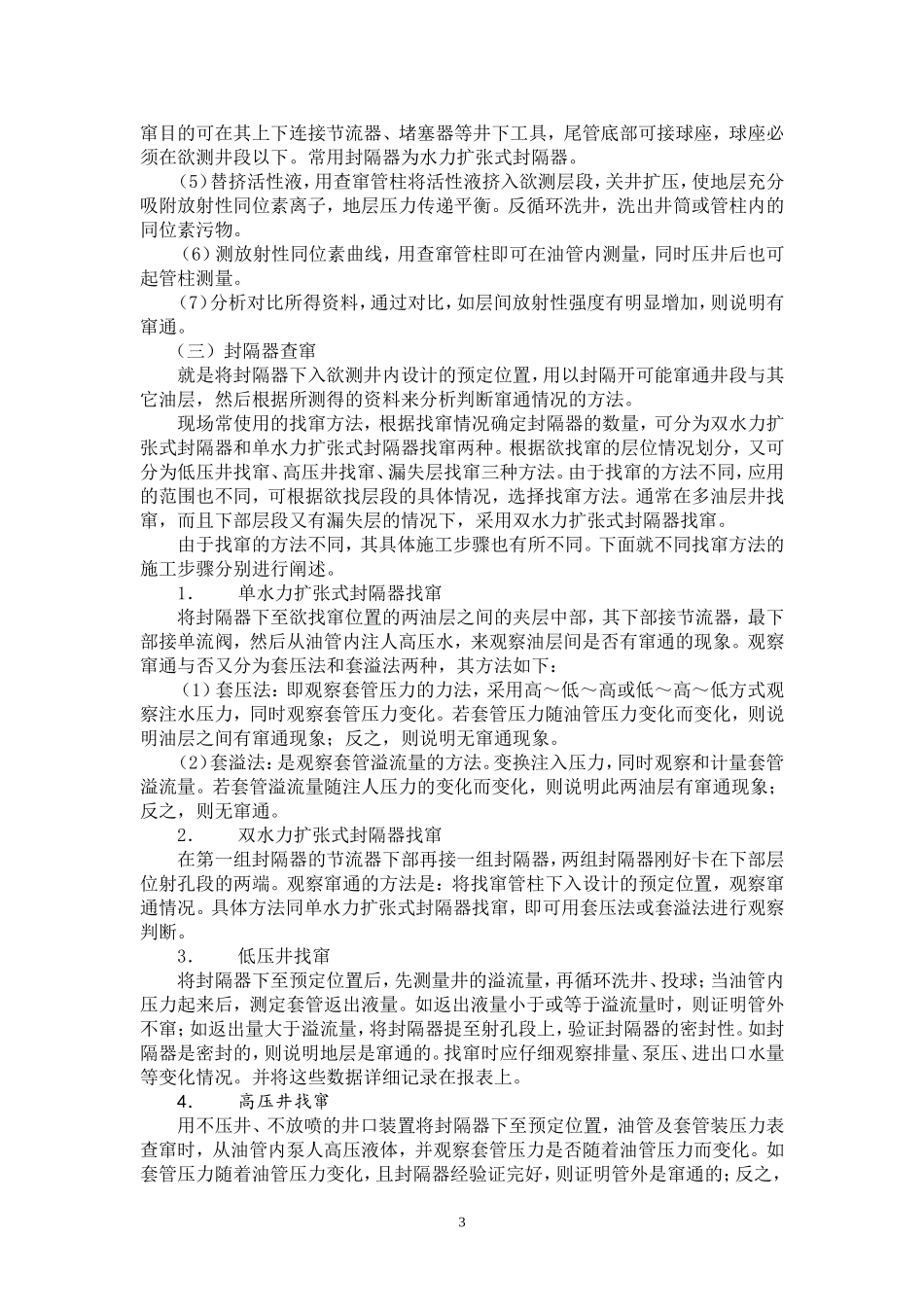

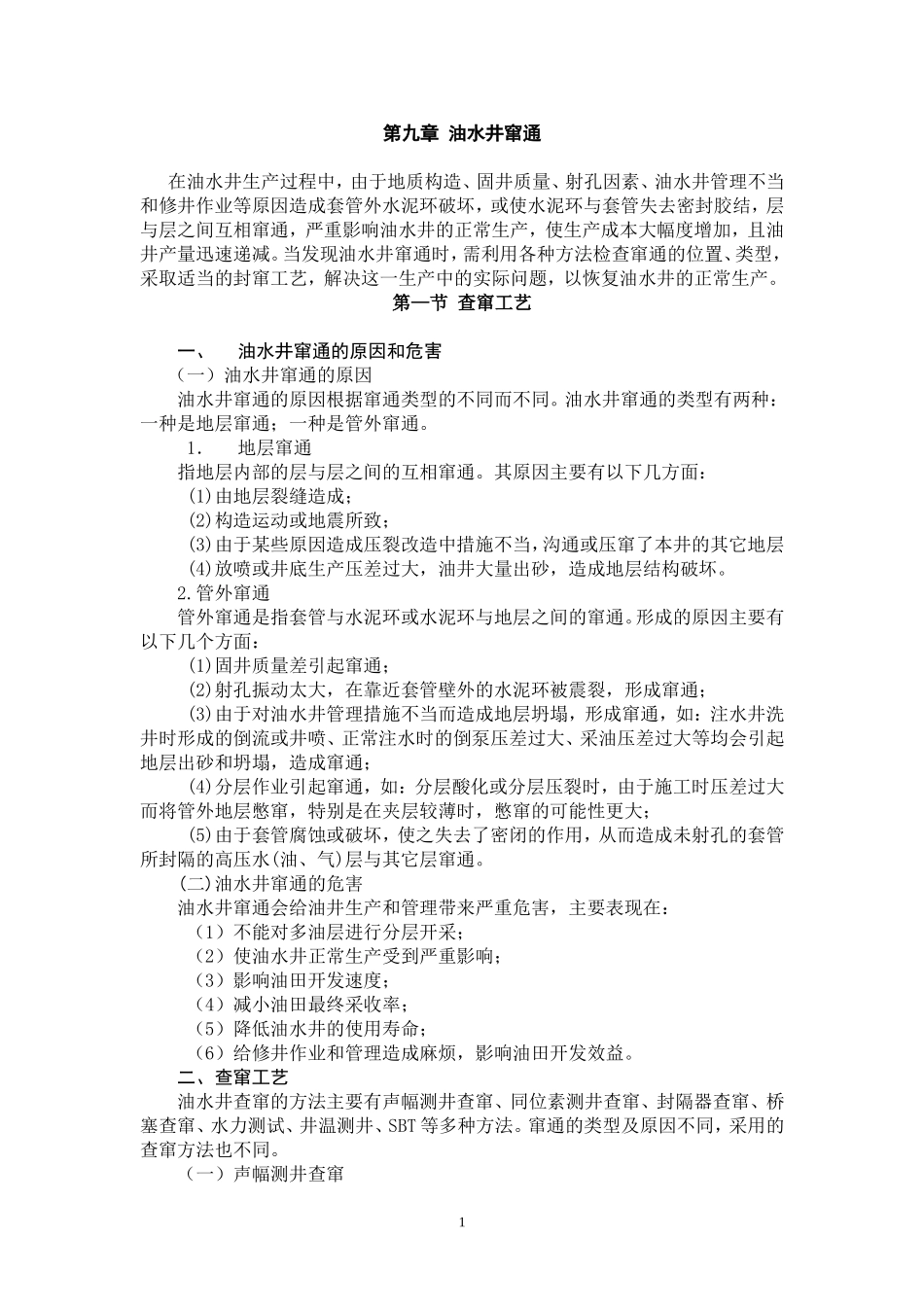

第九章油水井窜通在油水井生产过程中，由于地质构造、固井质量、射孔因素、油水井管理不当和修井作业等原因造成套管外水泥环破坏，或使水泥环与套管失去密封胶结，层与层之间互相窜通，严重影响油水井的正常生产，使生产成本大幅度增加，且油井产量迅速递减。当发现油水井窜通时，需利用各种方法检查窜通的位置、类型，采取适当的封窜工艺，解决这一生产中的实际问题，以恢复油水井的正常生产。第—节查窜工艺一、油水井窜通的原因和危害（一）油水井窜通的原因油水井窜通的原因根据窜通类型的不同而不同。油水井窜通的类型有两种：一种是地层窜通；一种是管外窜通。1．地层窜通指地层内部的层与层之间的互相窜通。其原因主要有以下几方面：(1)由地层裂缝造成；(2)构造运动或地震所致；(3)由于某些原因造成压裂改造中措施不当，沟通或压窜了本井的其它地层(4)放喷或井底生产压差过大，油井大量出砂，造成地层结构破坏。2.管外窜通管外窜通是指套管与水泥环或水泥环与地层之间的窜通。形成的原因主要有以下几个方面：(1)固井质量差引起窜通；(2)射孔振动太大，在靠近套管壁外的水泥环被震裂，形成窜通；(3)由于对油水井管理措施不当而造成地层坍塌，形成窜通，如：注水井洗井时形成的倒流或井喷、正常注水时的倒泵压差过大、采油压差过大等均会引起地层出砂和坍塌，造成窜通；(4)分层作业引起窜通，如：分层酸化或分层压裂时，由于施工时压差过大而将管外地层憋窜，特别是在夹层较薄时，憋窜的可能性更大；(5)由于套管腐蚀或破坏，使之失去了密闭的作用，从而造成未射孔的套管所封隔的高压水(油、气)层与其它层窜通。(二)油水井窜通的危害油水井窜通会给油井生产和管理带来严重危害，主要表现在：（1）不能对多油层进行分层开采；（2）使油水井正常生产受到严重影响；（3）影响油田开发速度；（4）减小油田最终采收率；（5）降低油水井的使用寿命；（6）给修井作业和管理造成麻烦，影响油田开发效益。二、查窜工艺油水井查窜的方法主要有声幅测井查窜、同位素测井查窜、封隔器查窜、桥塞查窜、水力测试、井温测井、SBT等多种方法。窜通的类型及原因不同，采用的查窜方法也不同。（一）声幅测井查窜1当进行声幅测井时，由声源振动发出声波，声波在套管中传播速度大于其它介质中的传播速度。而声波幅度的衰减与水泥环和套管、水泥环和地层的胶结程度有关，声波幅度的衰减反比于套管的壁厚，正比于水泥环的密度。也就是说,套管壁越薄水泥环越致密，声波幅度的衰减就越大。根据这一原理，通过声幅测井就可以检查套管外水泥环的固结情况及水泥上返高度等情况。从声幅曲线图中可以看出：当水泥环完好时，声幅曲线呈低幅度；反之，水泥环胶结差，声幅曲线呈高幅度。在声幅测井解释时，根据声幅曲线的高低，可将管外水泥胶结的情况分成好较好、差、无水泥胶结四个等级。一般情况下，水泥固结程度好的井，声幅曲线的幅度低；反之，水泥固结程度差的井，声幅曲线的幅度高；在接箍处固结差，其幅度异常低；在水泥面处，有高幅度到低幅度的突变。因此，根据声幅曲线，可以判断水泥胶结的好坏，而水泥胶结的好坏是油水井窜通的主要原因之一，水泥固结程度好的井，窜通的可能性小，否则窜通的可能性就大。通过实践应用，声幅测井查窜是比较成功的。但只能提供第一界面(水泥环与管壁之间)窜通的资料。若第二界面(水泥环与井壁之间)封固不好而形成窜通，用声幅测井就难于判断。因而，通常现场应用的是以声幅测井为主的组合查窜法其中包括声幅与封隔器、声幅与同位素的组合查窜等方法。目前，用声波时差、声波变密度等测井方法，可检查第二界面窜槽情况。声幅测井查窜的施工步骤：（1）起出原井管柱，清洗井底。（2）用直径和长度均大于测井仪的通井规下至预测井段以下。（3）若套管变形、破损或井下有落物，应先进行处理，以保证声幅测井仪起下畅通。（4）正常测井。（5）资料解释。（二）放射性同位素查窜用人为的方法来提高窜通井段伽玛射线强度，往地层内挤入含放射性的液体然后测得放射性曲线，并将所测得的曲线与油井的自然放射性曲线作对比，排除影响因素，即可鉴别地层的窜通情况。根据查窜目...
