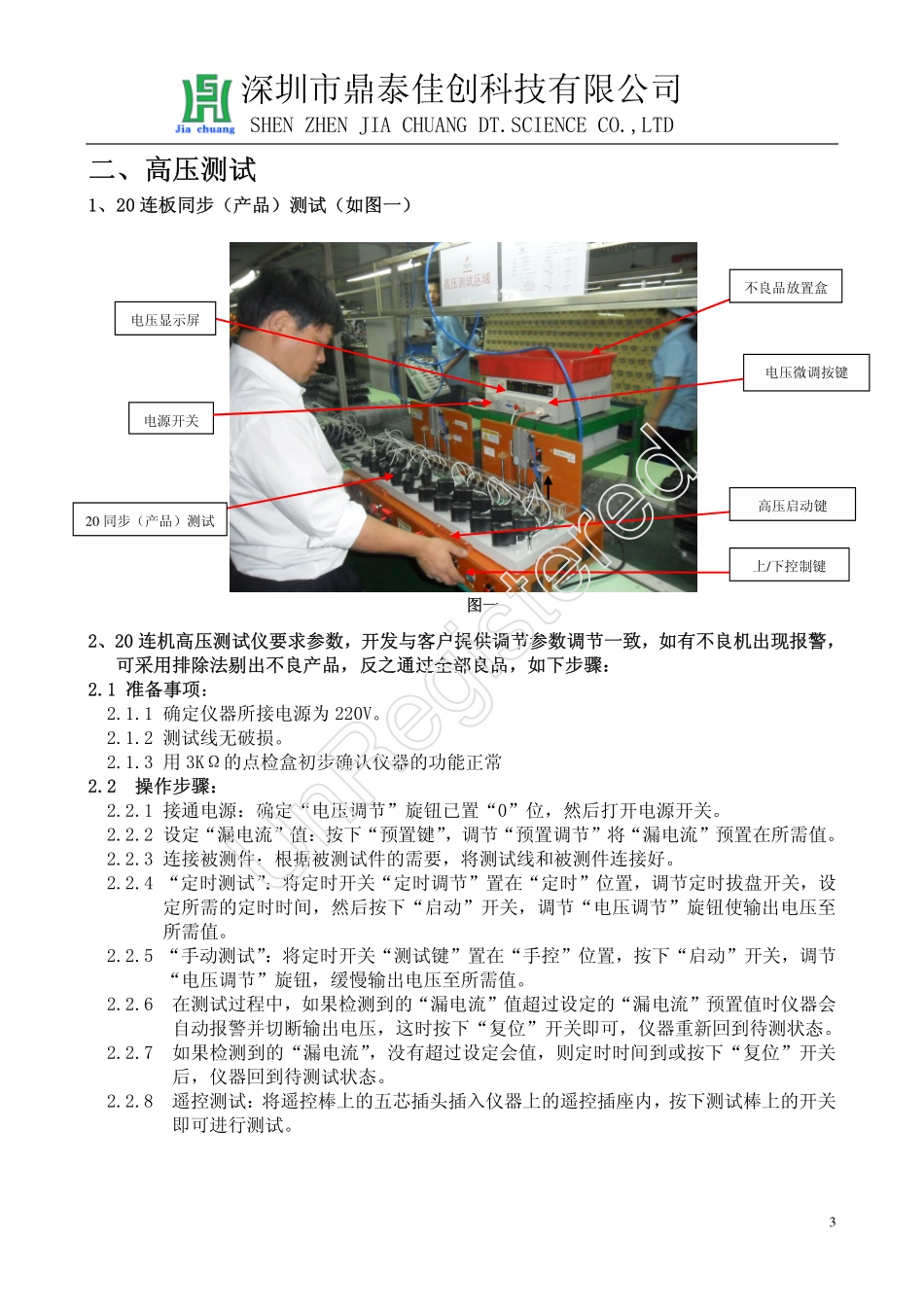

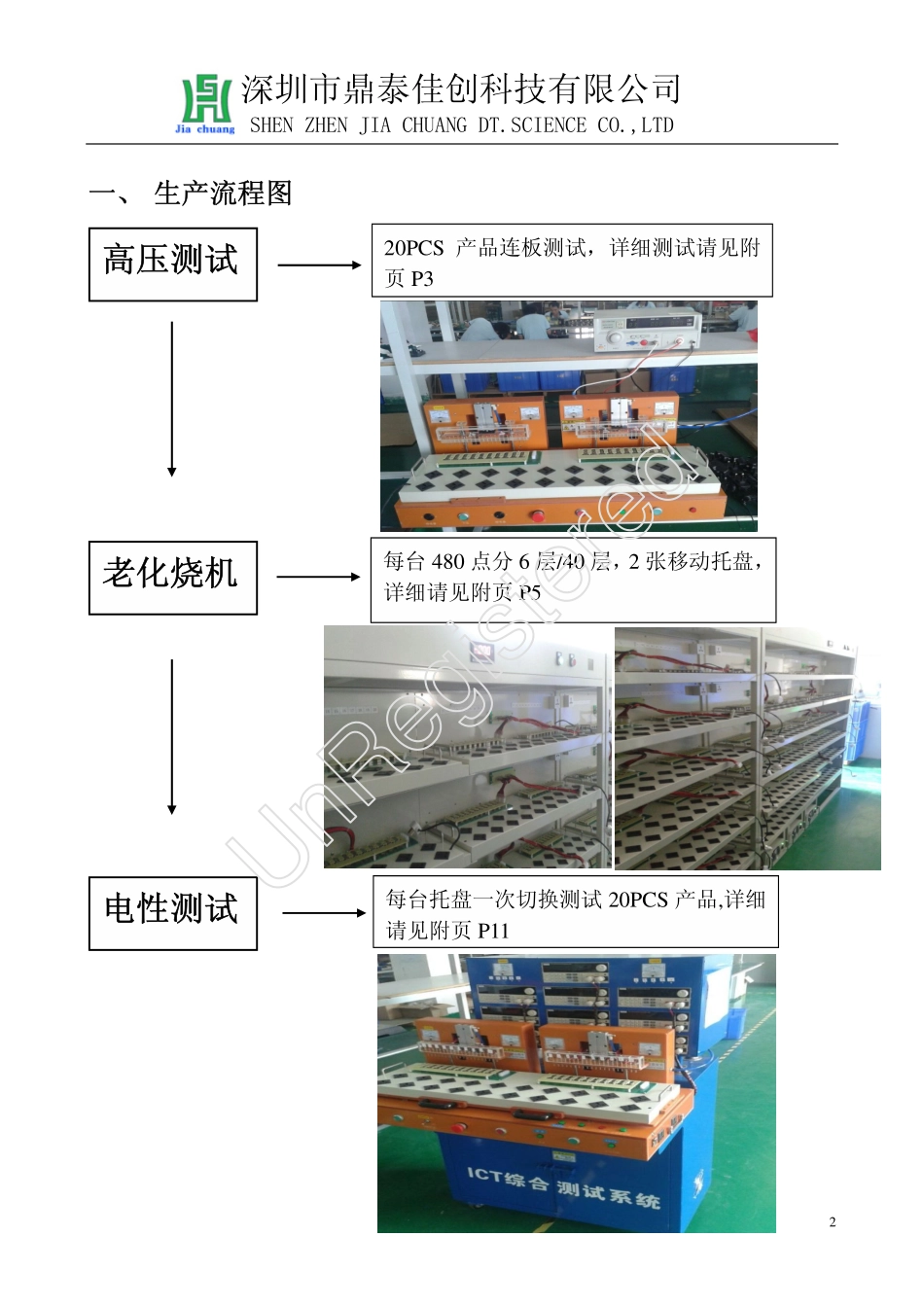

深圳市鼎泰佳创科技有限公司SHENZHENJIACHUANGDT.SCIENCECO.,LTD1节能式电子老化测试高压一体化方案UnRegistered深圳市鼎泰佳创科技有限公司SHENZHENJIACHUANGDT.SCIENCECO.,LTD2一、生产流程图高压测试20PCS产品连板测试,详细测试请见附页P3每台480点分6层/40层,2张移动托盘,详细请见附页P5每台托盘一次切换测试20PCS产品,详细请见附页P11老化烧机电性测试UnRegistered深圳市鼎泰佳创科技有限公司SHENZHENJIACHUANGDT.SCIENCECO.,LTD3二、高压测试1、20连板同步(产品)测试(如图一)2、20连机高压测试仪要求参数,开发与客户提供调节参数调节一致,如有不良机出现报警,可采用排除法剔出不良产品,反之通过全部良品,如下步骤:2.1准备事项:2.1.1确定仪器所接电源为220V。2.1.2测试线无破损。2.1.3用3KΩ的点检盒初步确认仪器的功能正常2.2操作步骤:2.2.1接通电源:确定“电压调节”旋钮已置“0”位,然后打开电源开关。2.2.2设定“漏电流”值:按下“预置键”,调节“预置调节”将“漏电流”预置在所需值。2.2.3连接被测件:根据被测试件的需要,将测试线和被测件连接好。2.2.4“定时测试”:将定时开关“定时调节”置在“定时”位置,调节定时拔盘开关,设定所需的定时时间,然后按下“启动”开关,调节“电压调节”旋钮使输出电压至所需值。2.2.5“手动测试”:将定时开关“测试键”置在“手控”位置,按下“启动”开关,调节“电压调节”旋钮,缓慢输出电压至所需值。2.2.6在测试过程中,如果检测到的“漏电流”值超过设定的“漏电流”预置值时仪器会自动报警并切断输出电压,这时按下“复位”开关即可,仪器重新回到待测状态。2.2.7如果检测到的“漏电流”,没有超过设定会值,则定时时间到或按下“复位”开关后,仪器回到待测试状态。2.2.8遥控测试:将遥控棒上的五芯插头插入仪器上的遥控插座内,按下测试棒上的开关即可进行测试。电压微调按键电源开关上/下控制键高压启动键电压显示屏不良品放置盒20同步(产品)测试图一UnRegistered深圳市鼎泰佳创科技有限公司SHENZHENJIACHUANGDT.SCIENCECO.,LTD42.3注意事项:2.3.1必须使用三孔电源插座,接地一定要良好,仪器接地一定要和电源地可靠连结。2.3.2操作者应戴绝缘手套,脚下应有绝缘垫。2.3.3打开仪器电源要把“电压调节”旋钮逆时针旋转到底;在预置各项功能之前,要将仪器处于“复位”状态。2.3.4不要在测试状态下接触被测试件及测试导线。2.3.5不要人为地将输出高压端与机壳或地线短路,。以免损坏仪器。2.3.6万一发生意外情况,应立即切断电源。2.3.7指示灯或报警出现故障时应立即检修。2.3.8采用遥控测试时,操作应格外小心,以免发生危险;采用遥控测试时,定时不起作用。UnRegistered深圳市鼎泰佳创科技有限公司SHENZHENJIACHUANGDT.SCIENCECO.,LTD5三、老化烧机1、20连板用活动托盘放置手推车周边到老化房直接上挂插AC,DC接口负载老化,并在老化监控界面监控到良品、荡机、不良产品、无机台等信号(如图二)。2、每台480点分6层/40层,分别为2张移动托盘,每一张托盘老化数量为20PCS,此老化车为点对点串联式老化。老化车托盘为活动式托盘每个托盘可根据客户的要求去配每一个点的功率大小,已分层单面控制,每台老化车为A面B面,A面与B面可分开程控,A面与B面可老化不同参数电源(12V1A为A面),(12V2A为B面)。以此类推可配出不同大小功率电源的的整体式老化。以提高老化效率为主。此托盘可为老化完成后利用托盘做高压测试及ATE综合测试一体化。此托盘可一次打高压产品为20PCS,综合测试也是为20PCS。以提高生产效率节约人工为主。(见图三)图二图三A面B面UnRegistered深圳市鼎泰佳创科技有限公司SHENZHENJIACHUANGDT.SCIENCECO.,LTD6四、以下是我司老化节能省电负载老化设备方案D2DERS规划方案说明1、客户要求规划480pcs模块电源同时老化,模块电源为30W,单路输出。2、产品老化方案:采用串联方式,一个模块2400W三通道输出`每通道800W单通道串联,30W即27/28/27个产品为一串。3、双两台老化车DD模块需求量为:480/12/2=6pcs预留一个双边车架每边240PCS,总规划480位。一、库体及结构A.材质采用30*...
