水泥厂生产流程及主要设备VIP免费

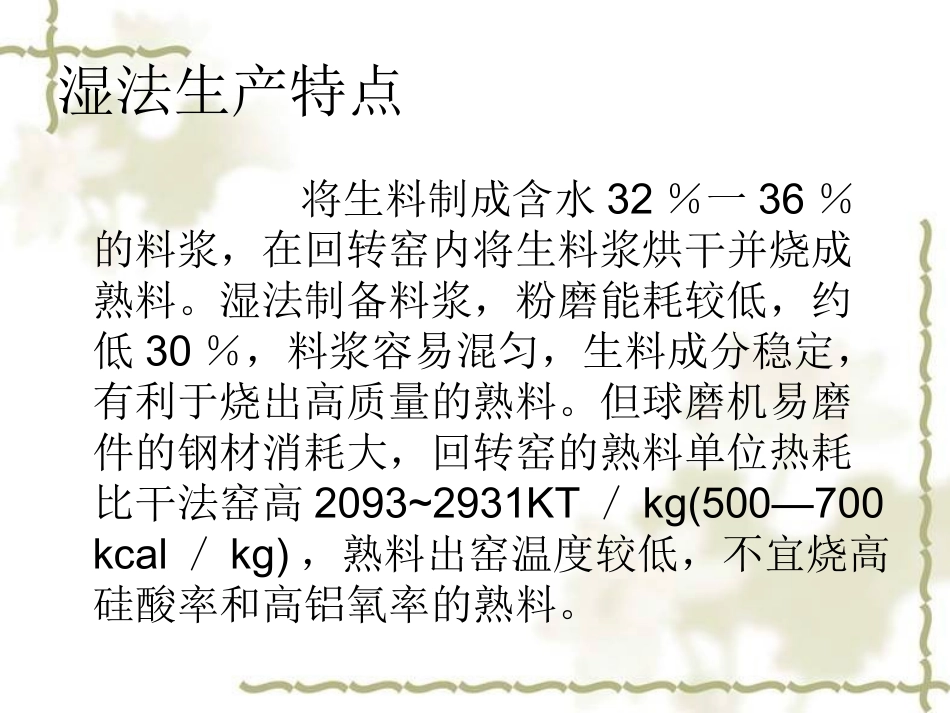

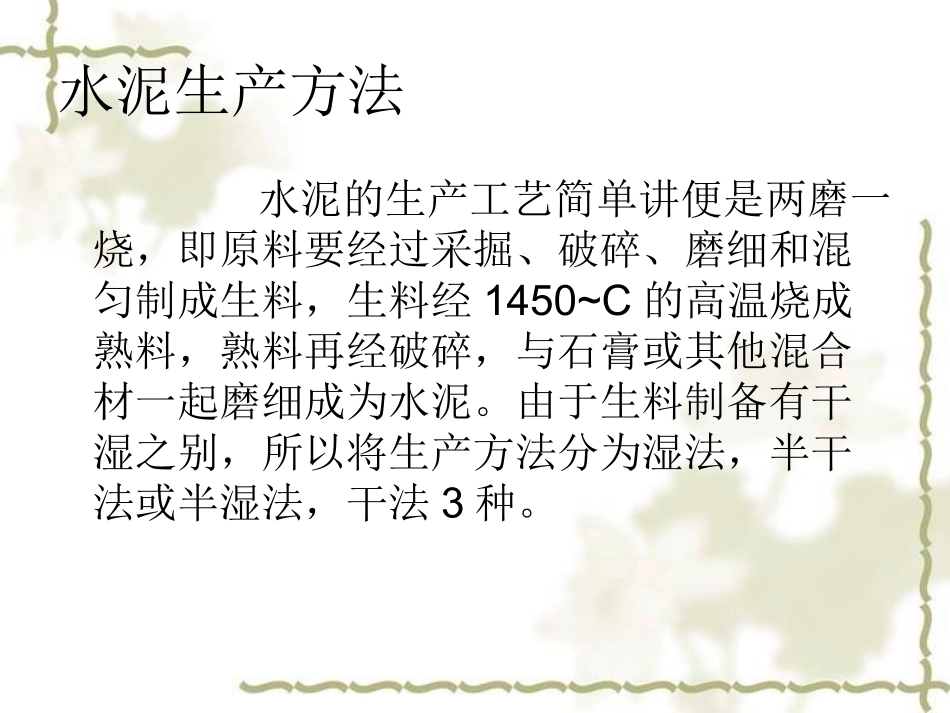

水泥厂生产流程及主要设备zhou水泥生产方法水泥的生产工艺简单讲便是两磨一烧，即原料要经过采掘、破碎、磨细和混匀制成生料，生料经1450~C的高温烧成熟料，熟料再经破碎，与石膏或其他混合材一起磨细成为水泥。由于生料制备有干湿之别，所以将生产方法分为湿法，半干法或半湿法，干法3种。湿法生产特点将生料制成含水32％一36％的料浆，在回转窑内将生料浆烘干并烧成熟料。湿法制备料浆，粉磨能耗较低，约低30％，料浆容易混匀，生料成分稳定，有利于烧出高质量的熟料。但球磨机易磨件的钢材消耗大，回转窑的熟料单位热耗比干法窑高2093~2931KT／kg(500—700kcal／kg)，熟料出窑温度较低，不宜烧高硅酸率和高铝氧率的熟料。半干法生产的特点将干生料粉加10％~15％水制成料球入窑煅烧称半干法，带炉篦子加热机的回转窑又称立波尔窑和立窑都是用半干法生产。国外还有一种将湿法制备的料浆用机械方法压滤脱水，制成含水19％左右的泥段再入立波尔窑煅烧，称为半湿法生产。半干法入窑物料的含水率降低了，窑的熟料单位热耗也可比湿法降低837~1675kJ／kg(200~400kcal／kg)。由于用炉篦子加热机代替部分回转窑烘干料球，效率较高，回转窑可以缩短，如按窑的单位容积产量计算可以提高2—3倍。但半干法要求生料应有一定的塑性，以便成球，使它的应用受到一定限制，加热机机械故障多，在我国一般煅烧温度较低，不宜烧高质量的熟料。干法生产的特点干法是将生料粉直接送入窑内煅烧，入窑生料的含水率一般仅1％～2％，省去了烘干生料所需的大量热量。以前的干法生产使用的是中空回转窑，窑内传热效率较低，尤其在耗热量大的分解带内，热能得不到充分利用，以致干法中空窑的热效率并没有多少改善。干法制备的生料粉不易混合均匀，影响熟料质量，因此40—50年代湿法生产曾占主导地位。50年代出现了生料粉空气搅拌技术和悬浮预热技术，70年代初诞生了预分解技术，原料预均化及生料质量控制技术。现在干法生产完全可以制备出质量均匀的生料，新型的预分解窑已将生料粉的预热和碳酸盐分解都移到窑外在悬浮状态下进行，热效率高，减轻了回转窑的负荷，不仅热耗低使回转窑的热效率由湿法窑的30％左右提高到60％以上，又使窑的生产能力得以扩大。水泥厂的主要工艺流程水泥生产过程主要分为三个阶段，即生料制备、熟料烧成和水泥粉磨。以干法生产为例包括以下几个主要工序：破碎及预均化—生料制备—生料均化—预热分解—水泥熟料的烧成—水泥粉磨—水泥包装1.破碎及预均化（1）破碎水泥生产过程中，大部分原料需要进行破碎，如石灰石，黏土，铁矿石及煤等。（2）原料预均化技术就是在原料的存,取过程中，运用科学的堆取技术，实现原料的初步均化，使原料堆场同时具备贮存与均化的功能。2.生料制备水泥生产过程中，每生产一吨硅酸盐水泥至少要粉磨3吨物料（包括各种原料，燃料，熟料，混合料，石膏），据统计，干法水泥作业生产线粉磨作业需要消耗的动力约占全场动力的60%以上，其中生料粉磨约占30%以上，煤磨占约3%，水泥粉磨约占40%。因此，合理选择粉磨设备和工艺流程，优化工艺参数，正确操作，控制作业制度，对保证产品质量，降低能耗具有重大意义。3.生料均化新型干法水泥生产过程中，稳定入窖生料成分是稳定熟料烧成热工制度的前提，生料均化系统起着稳定入窖生料成分的最后一道把关作用。4.预热分解把生料的预热和部分分解由预热器来完成，代替回转窑部分功能，达到缩短回窑长度，同时使窑内以堆积状态进行气料换热过程，移到预热器内在悬浮状态下进行，使生料能够同窑内排出的炽热气体充分混合，增大了气料接触面积，传热速度快，热交换效率高，达到提高窑系统生产效率、降低熟料烧成热耗的目的。（1）物料分散（2）气固分离（3）预分解5.水泥熟料的烧成生料在旋风预热器中完成预热和预分解后，下一道工序是进入回转窑中进行熟料的烧成。在回转窑中碳酸盐进一步的迅速分解并发生一系列的固相反应，生成水泥熟料中的等矿物。随着物料温度升高近时，部分矿物会变成液相，溶解于液相进行反应生成大量（熟料）。熟料烧成后，温度开始降低。最后由水泥熟料冷却机将回转窑卸出的高温熟料冷却到下游输...
