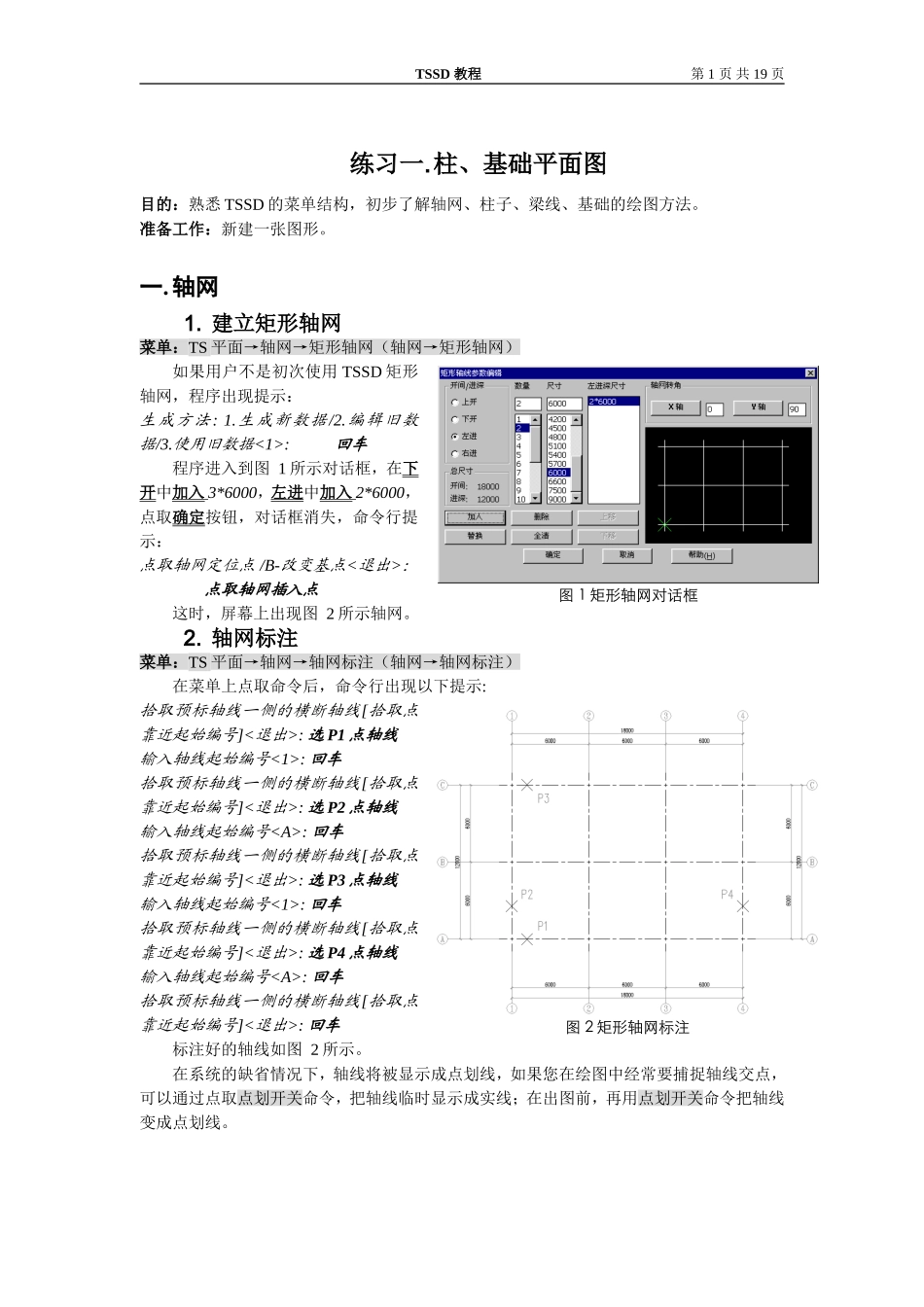

TSSD教程第1页共19页练习一
柱、基础平面图目的：熟悉TSSD的菜单结构，初步了解轴网、柱子、梁线、基础的绘图方法
准备工作：新建一张图形
建立矩形轴网菜单：TS平面→轴网→矩形轴网（轴网→矩形轴网）如果用户不是初次使用TSSD矩形轴网，程序出现提示：生成方法:1
生成新数据/2
编辑旧数据/3
使用旧数据:回车程序进入到图1所示对话框，在下开中加入3*6000，左进中加入2*6000，点取确定按钮，对话框消失，命令行提示：点取轴网定位点/B-改变基点：点取轴网插入点这时，屏幕上出现图2所示轴网
轴网标注菜单：TS平面→轴网→轴网标注（轴网→轴网标注）在菜单上点取命令后，命令行出现以下提示:拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]:选P1点轴线输入轴线起始编号:回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]:选P2点轴线输入轴线起始编号:回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]:选P3点轴线输入轴线起始编号:回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]:选P4点轴线输入轴线起始编号:回车拾取预标轴线一侧的横断轴线[拾取点靠近起始编号]:回车标注好的轴线如图2所示
在系统的缺省情况下，轴线将被显示成点划线，如果您在绘图中经常要捕捉轴线交点，可以通过点取点划开关命令，把轴线临时显示成实线；在出图前，再用点划开关命令把轴线变成点划线

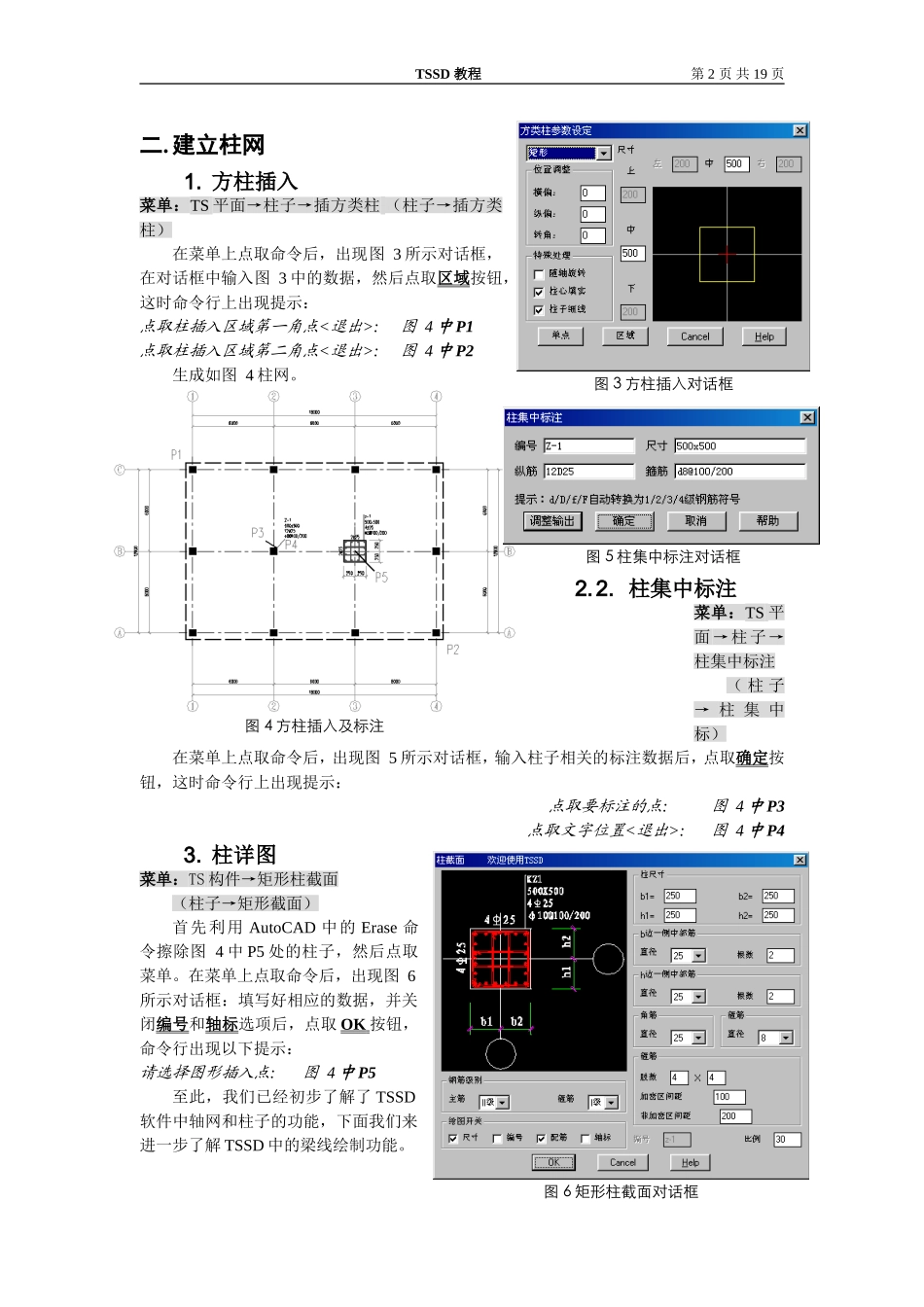

图1矩形轴网对话框图2矩形轴网标注TSSD教程第2页共19页二
方柱插入菜单：TS平面→柱子→插方类柱（柱子→插方类柱）在菜单上点取命令后，出现图3所示对话框，在对话框中输入图3中的数据，然后点取区域按钮，这时命令行上出现提示：点取柱插入区域第一角点:图4中P1点取柱插入区域第二角点:图4中P2生成如图4柱网

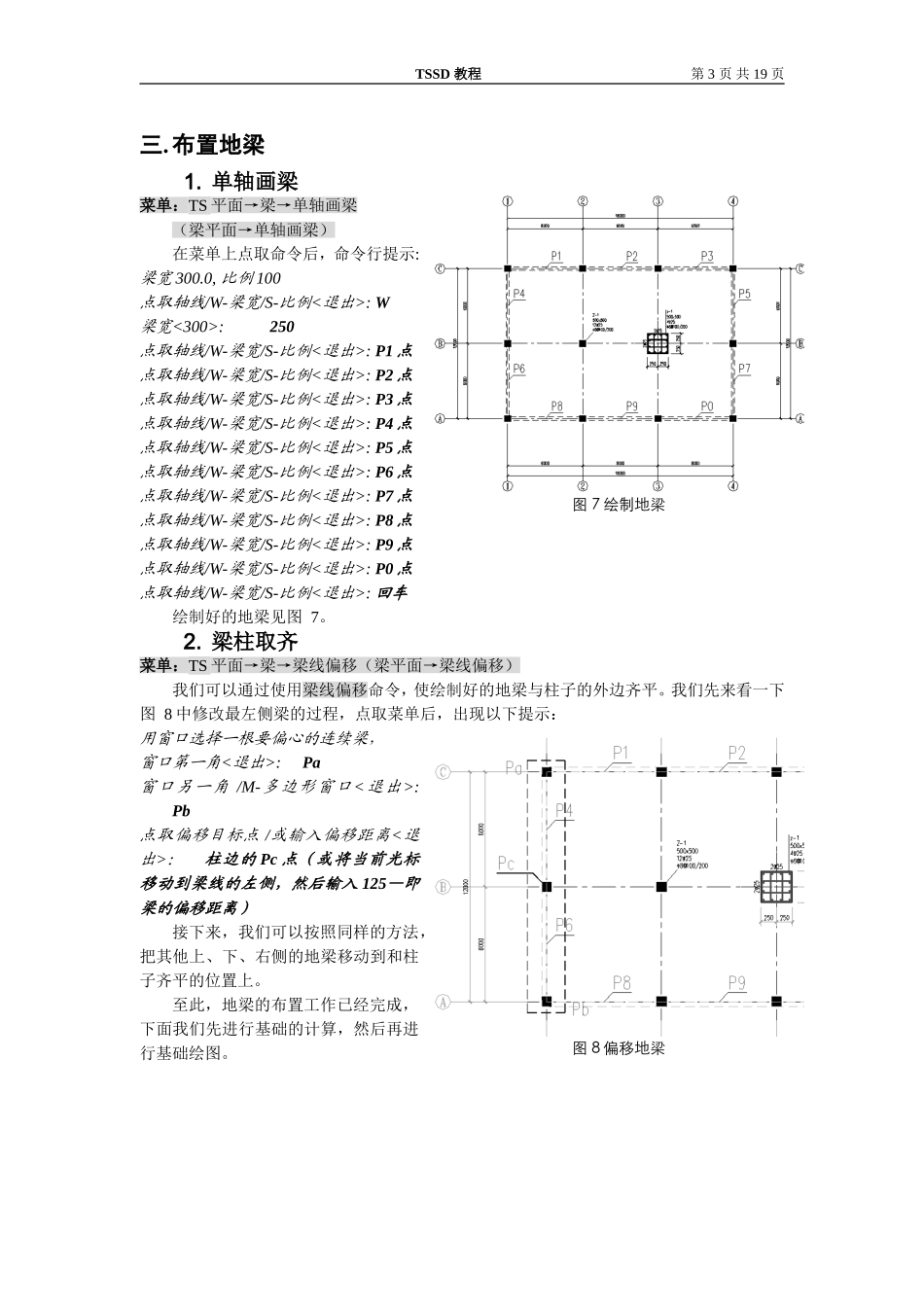

柱集中标注菜单：TS平面→柱子→柱集中标注（柱子→柱集中标）在菜单上
