无功耗电子式起动器中文说明书VIP免费

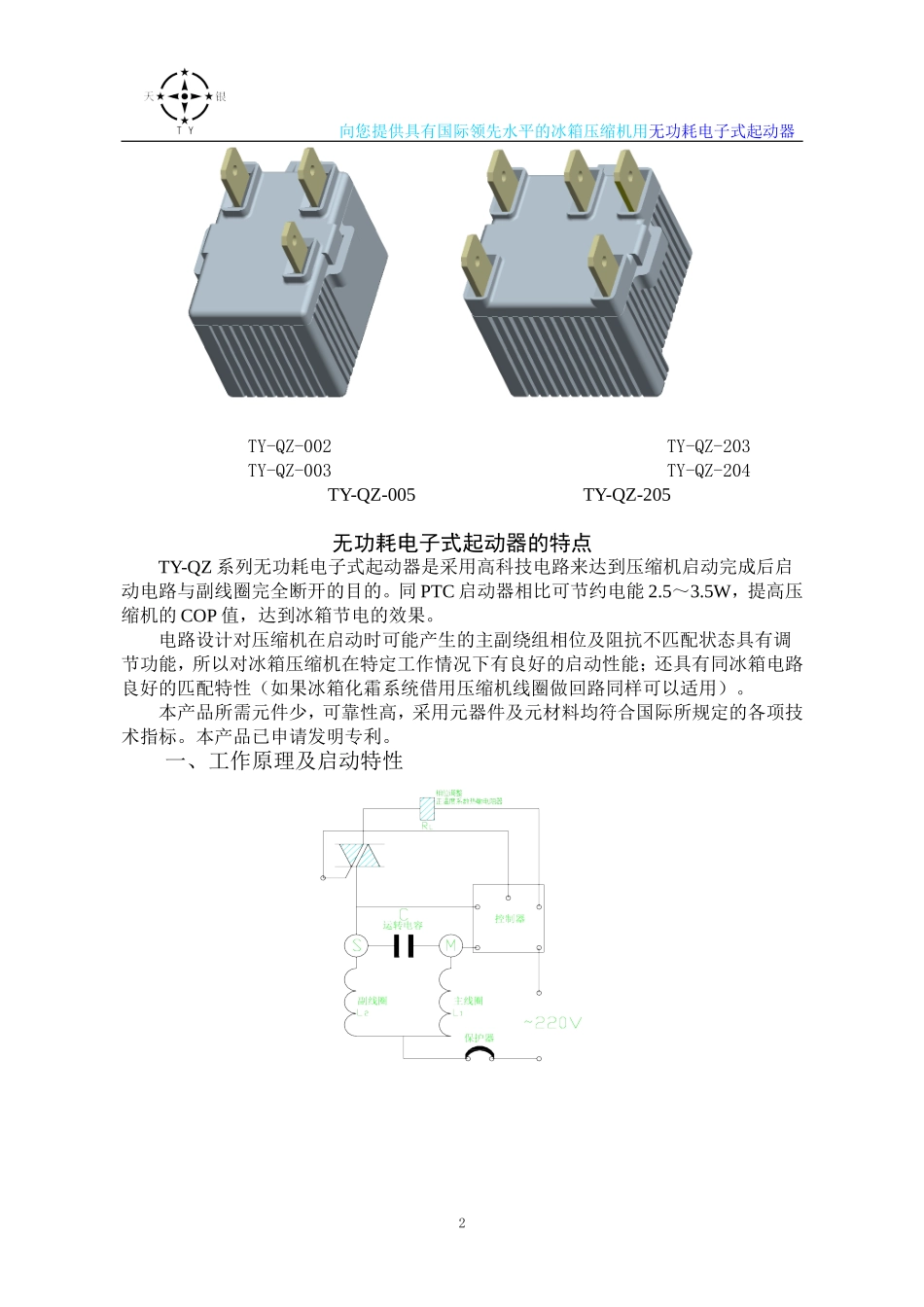

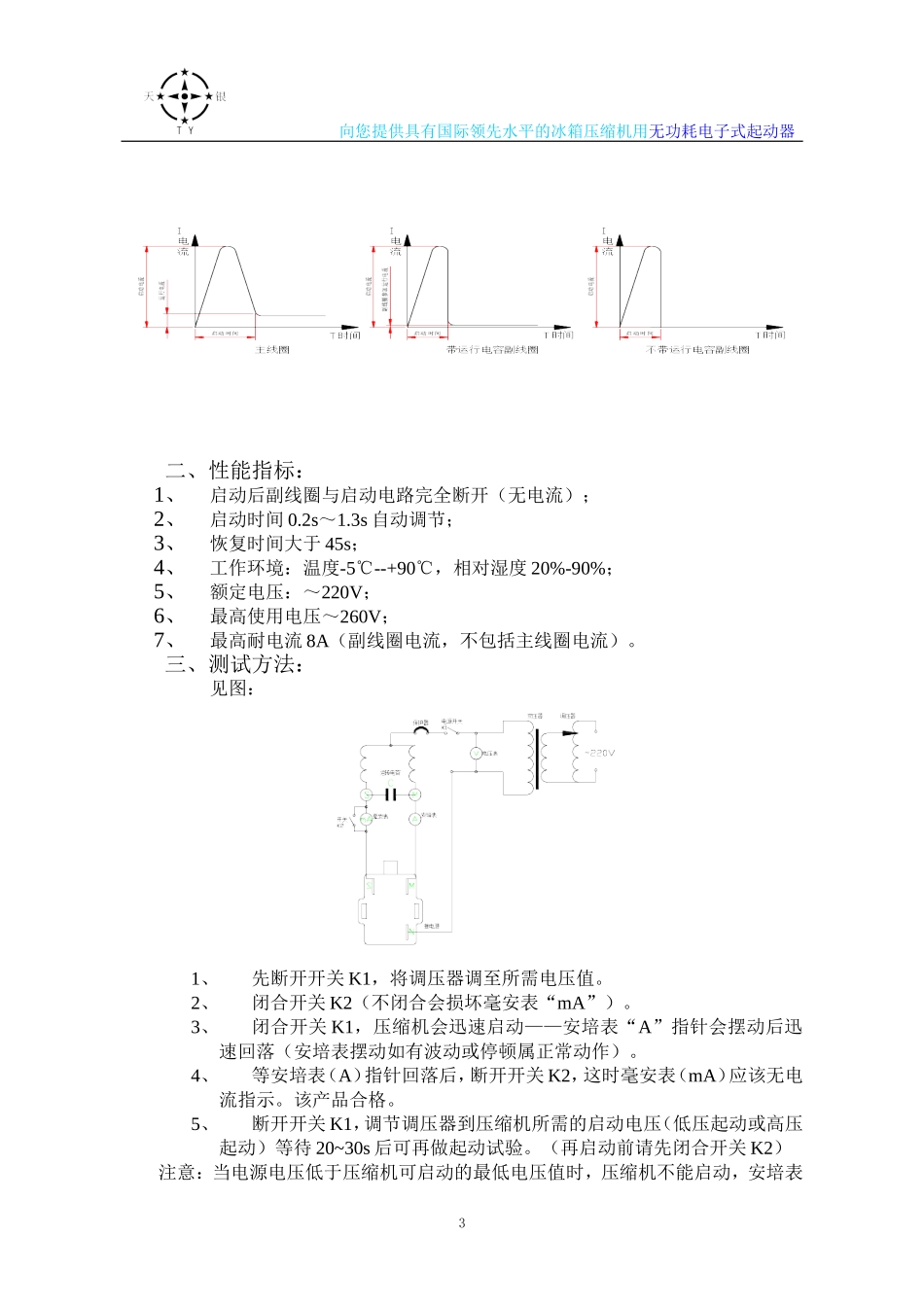

向您提供具有国际领先水平的冰箱压缩机用无功耗电子式起动器无功耗电子式起动器使用说明书发明专利：200410065370.X200510038234.6常熟市天银机电有限公司向您提供具有国际领先水平的冰箱压缩机用无功耗电子式起动器TY-QZ-002TY-QZ-203TY-QZ-003TY-QZ-204TY-QZ-005TY-QZ-205无功耗电子式起动器的特点TY-QZ系列无功耗电子式起动器是采用高科技电路来达到压缩机启动完成后启动电路与副线圈完全断开的目的。同PTC启动器相比可节约电能2.5～3.5W，提高压缩机的COP值，达到冰箱节电的效果。电路设计对压缩机在启动时可能产生的主副绕组相位及阻抗不匹配状态具有调节功能，所以对冰箱压缩机在特定工作情况下有良好的启动性能；还具有同冰箱电路良好的匹配特性（如果冰箱化霜系统借用压缩机线圈做回路同样可以适用）。本产品所需元件少，可靠性高，采用元器件及元材料均符合国际所规定的各项技术指标。本产品已申请发明专利。一、工作原理及启动特性2向您提供具有国际领先水平的冰箱压缩机用无功耗电子式起动器二、性能指标：1、启动后副线圈与启动电路完全断开（无电流）；2、启动时间0.2s～1.3s自动调节；3、恢复时间大于45s；4、工作环境：温度-5℃--+90℃，相对湿度20%-90%；5、额定电压：～220V；6、最高使用电压～260V；7、最高耐电流8A（副线圈电流，不包括主线圈电流）。三、测试方法：见图：1、先断开开关K1，将调压器调至所需电压值。2、闭合开关K2（不闭合会损坏毫安表“mA”）。3、闭合开关K1，压缩机会迅速启动——安培表“A”指针会摆动后迅速回落（安培表摆动如有波动或停顿属正常动作）。4、等安培表（A）指针回落后，断开开关K2，这时毫安表（mA）应该无电流指示。该产品合格。5、断开开关K1，调节调压器到压缩机所需的启动电压（低压起动或高压起动）等待20~30s后可再做起动试验。（再启动前请先闭合开关K2）注意：当电源电压低于压缩机可启动的最低电压值时，压缩机不能启动，安培表3向您提供具有国际领先水平的冰箱压缩机用无功耗电子式起动器指针不会回落，但启动器一直处于启动状态。这时开关K2不能断开（如果断开同样会损坏毫安表“mA”），但启动器不会损坏。四、接线图：㈠：TY-QZ-002型，TY-QZ-003型，TY-QZ-005型①→S接副线圈及电容一端（6.3插片）②→M接主线圈及电容另一端（6.3插片）③→N电源线接入（4.8插片）（注意：电源线不是连接M端，否则电机不能启动。如果误接不会损坏启动器）㈡：TY-QZ-203型，TY-QZ-204型，TY-QZ-205型①→引出脚1接电源线。（注意：电源线不能接在其它端子上）②→引出脚2-5接运转电容C。4向您提供具有国际领先水平的冰箱压缩机用无功耗电子式起动器③→引出脚3-4接启动电容Cs。五、配套压缩机后对起动器的电流测定例图：I1=总电流I2=主线圈电流I3=启动时流经启动器的电流I4=运行电容电流I5=副线圈电流启动时：I1=I2+I3+I4启动完成后：I1=I2+I4（I4=I5）运转时：I3≈0启动器实际功率消耗在微瓦级六、在参数上选择TY-QZ系列互无功耗电子式起动器的方法：为了使您的压缩机同TY-QZ系列无功耗电子式起动器匹配的更好，请按以下方法测定数据：1、断开副线圈L2把电压调节到以下值，读出相应电压下的电流值I2：170V——I2=？A①220V——I2=？A②250V——I2=？A③2、接通副线圈，使压缩机在220V电压值状态下运转10分钟，读出I2=？A④（此电流为运转电流）3、提供以上的电流数据可以为您的压缩机匹配最佳的无功耗启动继电器。七、安装尺寸图㈠：TY-QZ-002型，TY-QZ-003型，TY-QZ-005型5向您提供具有国际领先水平的冰箱压缩机用无功耗电子式起动器㈡：TY-QZ-203型，TY-QZ-204型，TY-QZ-205型八、型号分类应用说明1、TY-QZ-002型适用于：①电机启动电流（主线圈）1.5A～3A（不包括副线圈电流）；②正常状态下电机运行电流0.2A～0.6A；③使用电压为电机可正常运转的额定值（170V～250V）。2、TY-QZ-003型适用于：①电机启动电流（主线圈）2A～5A（不包括副线圈电流）；②正常状态下电机运行电流0.3A～1.2A；③使用电压为电机可正常运转的额定值（170V～250V）。3、TY-QZ-005型适用于：6向您提供具有国际领先水平的冰箱压缩机用无功耗电子式...
