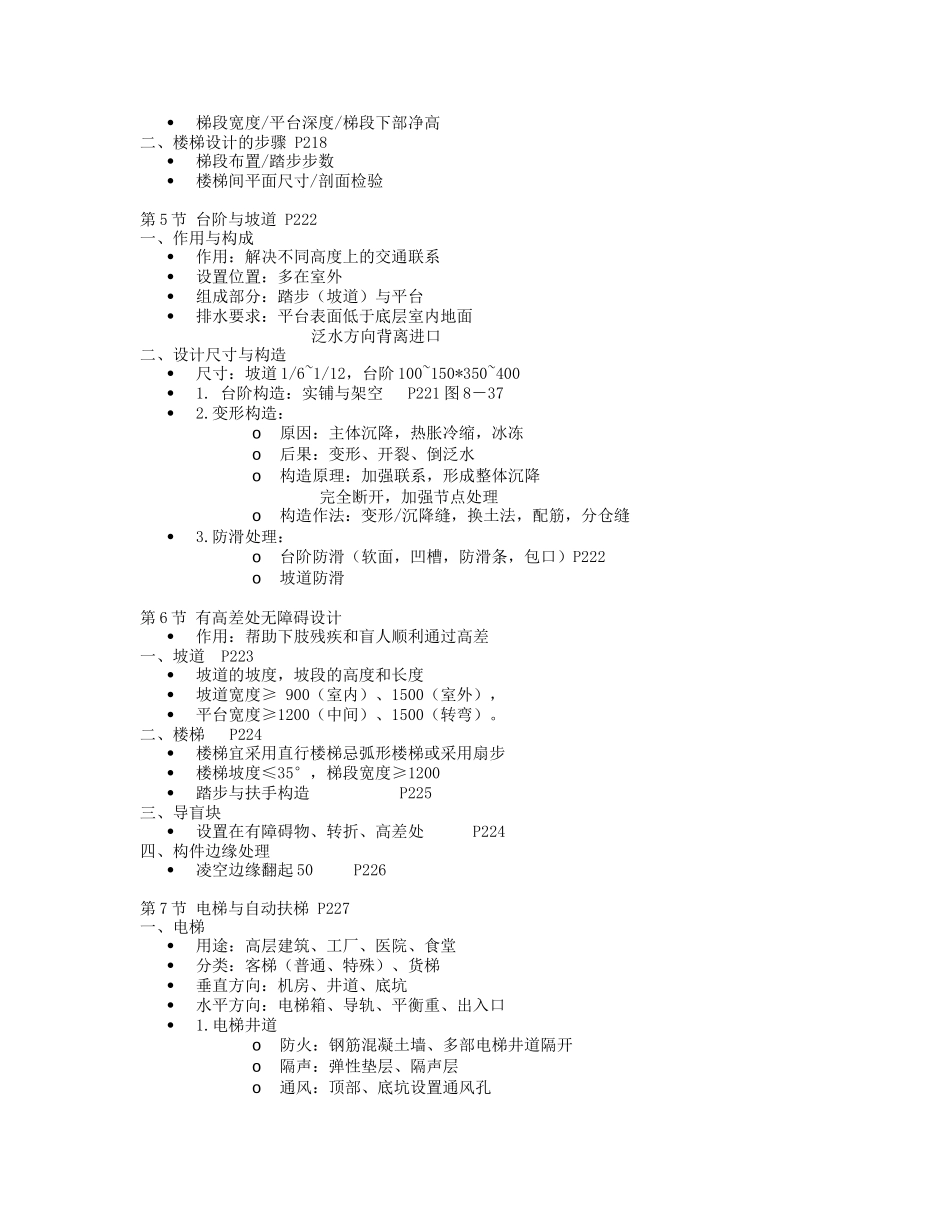

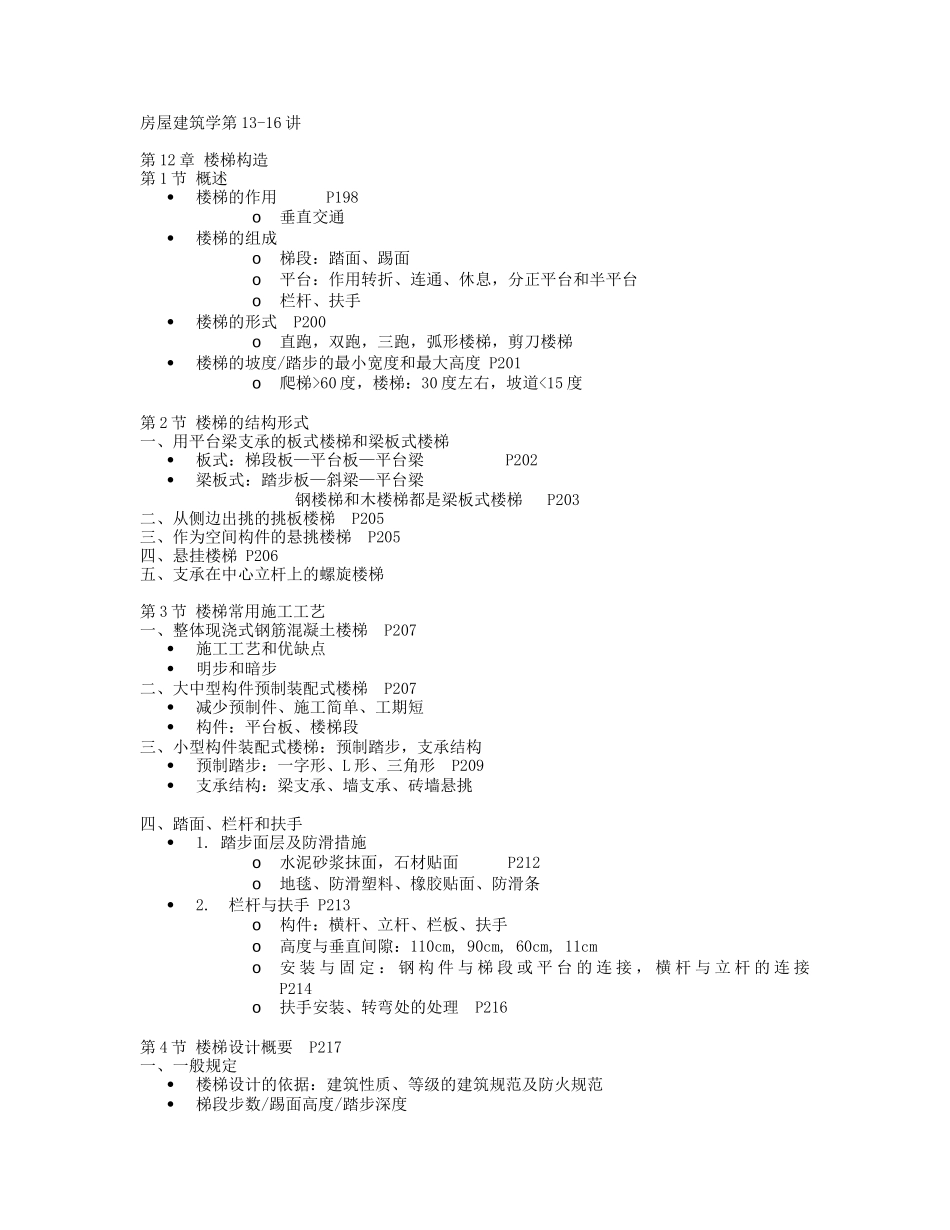

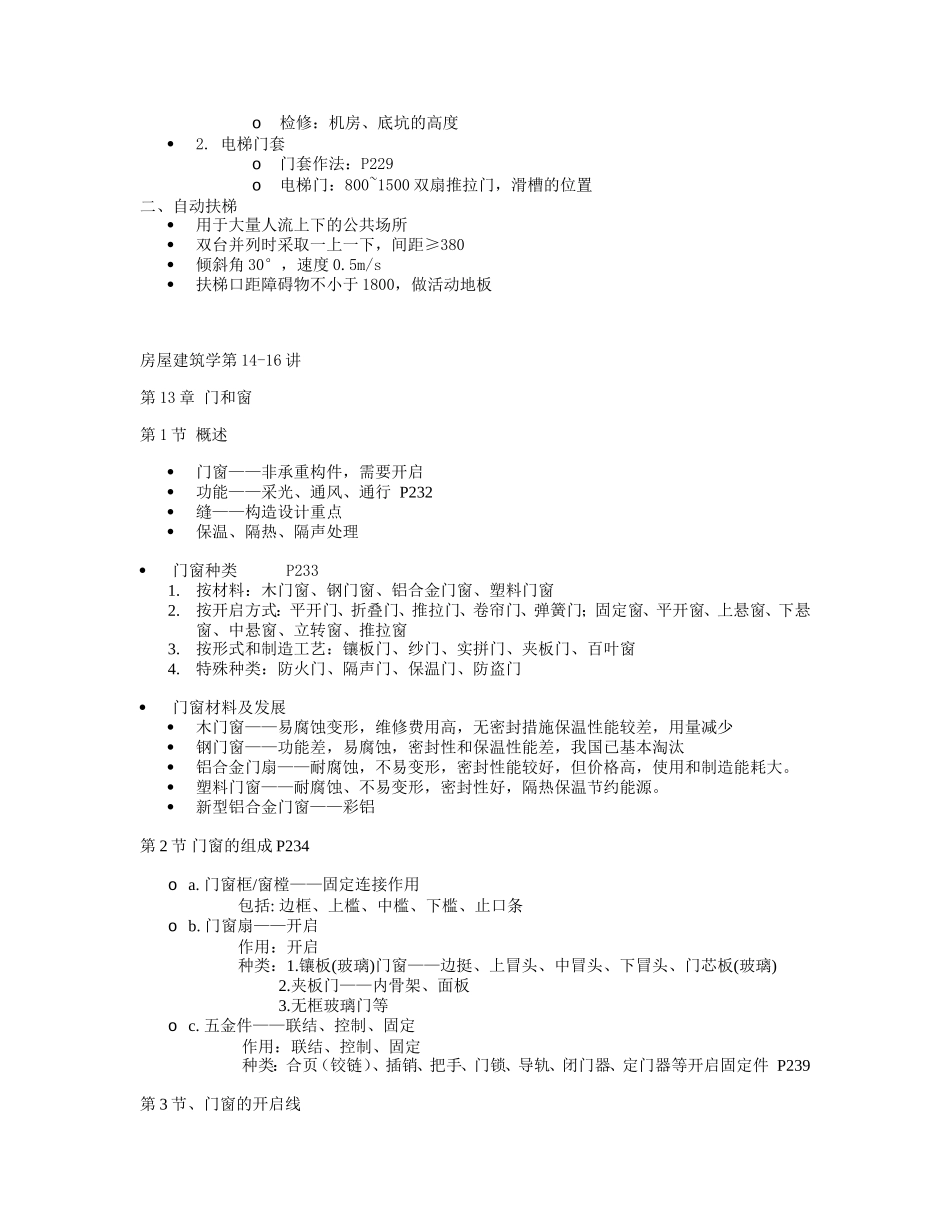

房屋建筑学第13-16讲第12章楼梯构造第1节概述楼梯的作用P198o垂直交通楼梯的组成o梯段：踏面、踢面o平台：作用转折、连通、休息，分正平台和半平台o栏杆、扶手楼梯的形式P200o直跑，双跑，三跑，弧形楼梯，剪刀楼梯楼梯的坡度/踏步的最小宽度和最大高度P201o爬梯>60度，楼梯：30度左右，坡道<15度第2节楼梯的结构形式一、用平台梁支承的板式楼梯和梁板式楼梯板式：梯段板—平台板—平台梁P202梁板式：踏步板—斜梁—平台梁钢楼梯和木楼梯都是梁板式楼梯P203二、从侧边出挑的挑板楼梯P205三、作为空间构件的悬挑楼梯P205四、悬挂楼梯P206五、支承在中心立杆上的螺旋楼梯第3节楼梯常用施工工艺一、整体现浇式钢筋混凝土楼梯P207施工工艺和优缺点明步和暗步二、大中型构件预制装配式楼梯P207减少预制件、施工简单、工期短构件：平台板、楼梯段三、小型构件装配式楼梯：预制踏步，支承结构预制踏步：一字形、L形、三角形P209支承结构：梁支承、墙支承、砖墙悬挑四、踏面、栏杆和扶手1.踏步面层及防滑措施o水泥砂浆抹面，石材贴面P212o地毯、防滑塑料、橡胶贴面、防滑条2.栏杆与扶手P213o构件：横杆、立杆、栏板、扶手o高度与垂直间隙：110cm,90cm,60cm,11cmo安装与固定：钢构件与梯段或平台的连接，横杆与立杆的连接P214o扶手安装、转弯处的处理P216第4节楼梯设计概要P217一、一般规定楼梯设计的依据：建筑性质、等级的建筑规范及防火规范梯段步数/踢面高度/踏步深度梯段宽度/平台深度/梯段下部净高二、楼梯设计的步骤P218梯段布置/踏步步数楼梯间平面尺寸/剖面检验第5节台阶与坡道P222一、作用与构成作用：解决不同高度上的交通联系设置位置：多在室外组成部分：踏步（坡道）与平台排水要求：平台表面低于底层室内地面泛水方向背离进口二、设计尺寸与构造尺寸：坡道1/6~1/12，台阶100~150*350~4001.台阶构造：实铺与架空P221图8－372.变形构造：o原因：主体沉降，热胀冷缩，冰冻o后果：变形、开裂、倒泛水o构造原理：加强联系，形成整体沉降完全断开，加强节点处理o构造作法：变形/沉降缝，换土法，配筋，分仓缝3.防滑处理：o台阶防滑（软面，凹槽，防滑条，包口）P222o坡道防滑第6节有高差处无障碍设计作用：帮助下肢残疾和盲人顺利通过高差一、坡道P223坡道的坡度，坡段的高度和长度坡道宽度≥900（室内）、1500（室外），平台宽度≥1200（中间）、1500（转弯）。二、楼梯P224楼梯宜采用直行楼梯忌弧形楼梯或采用扇步楼梯坡度≤35°，梯段宽度≥1200踏步与扶手构造P225三、导盲块设置在有障碍物、转折、高差处P224四、构件边缘处理凌空边缘翻起50P226第7节电梯与自动扶梯P227一、电梯用途：高层建筑、工厂、医院、食堂分类：客梯（普通、特殊）、货梯垂直方向：机房、井道、底坑水平方向：电梯箱、导轨、平衡重、出入口1.电梯井道o防火：钢筋混凝土墙、多部电梯井道隔开o隔声：弹性垫层、隔声层o通风：顶部、底坑设置通风孔o检修：机房、底坑的高度2.电梯门套o门套作法：P229o电梯门：800~1500双扇推拉门，滑槽的位置二、自动扶梯用于大量人流上下的公共场所双台并列时采取一上一下，间距≥380倾斜角30°，速度0.5m/s扶梯口距障碍物不小于1800，做活动地板房屋建筑学第14-16讲第13章门和窗第1节概述门窗——非承重构件，需要开启功能——采光、通风、通行P232缝——构造设计重点保温、隔热、隔声处理门窗种类P2331.按材料：木门窗、钢门窗、铝合金门窗、塑料门窗2.按开启方式：平开门、折叠门、推拉门、卷帘门、弹簧门；固定窗、平开窗、上悬窗、下悬窗、中悬窗、立转窗、推拉窗3.按形式和制造工艺：镶板门、纱门、实拼门、夹板门、百叶窗4.特殊种类：防火门、隔声门、保温门、防盗门门窗材料及发展木门窗——易腐蚀变形，维修费用高，无密封措施保温性能较差，用量减少钢门窗——功能差，易腐蚀，密封性和保温性能差，我国已基本淘汰铝合金门扇——耐腐蚀，不易变形，密封性能较好，但价格高，使用和制造能耗大。塑料门窗——耐腐蚀、不易变形，密封性好，隔热...
