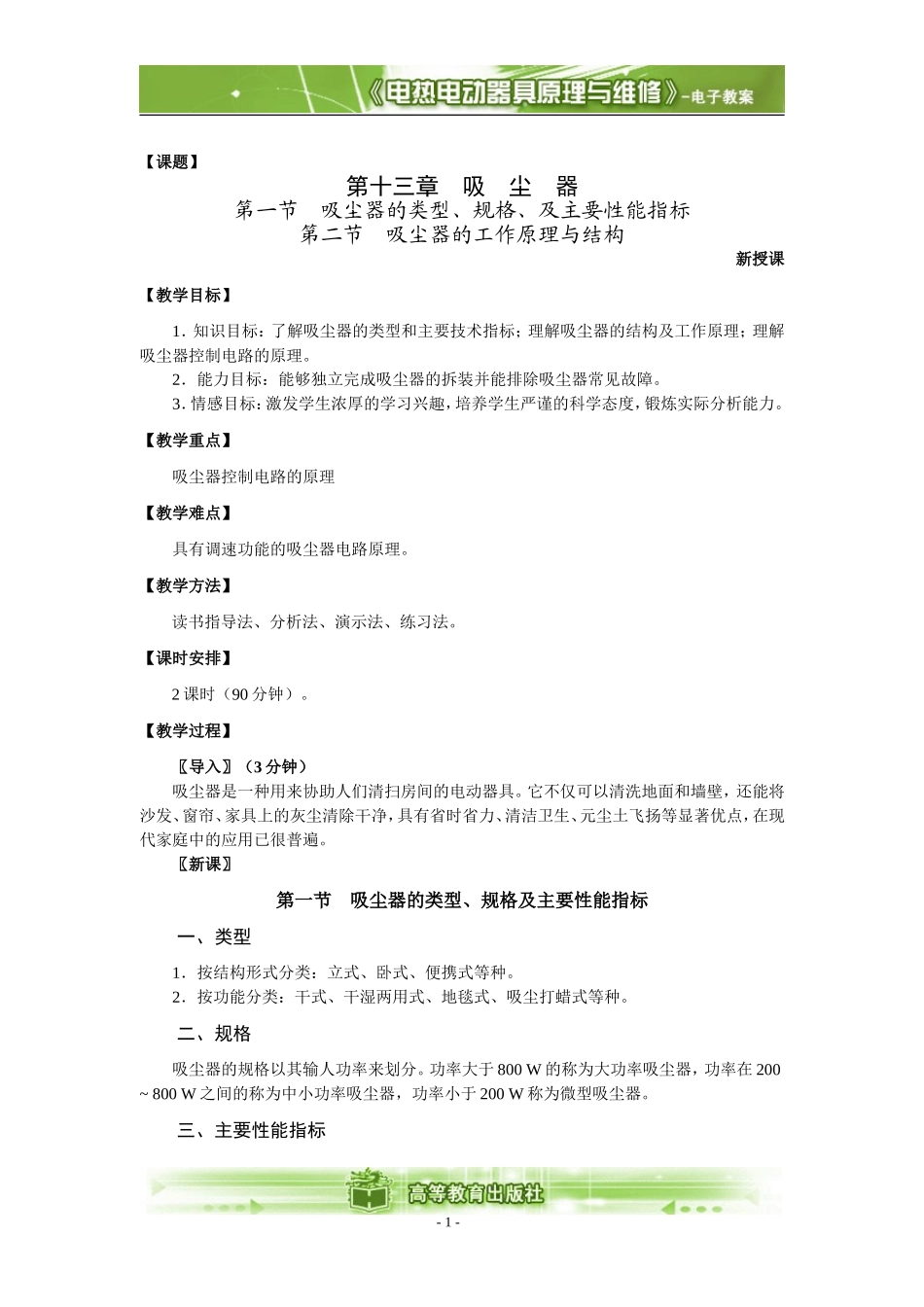

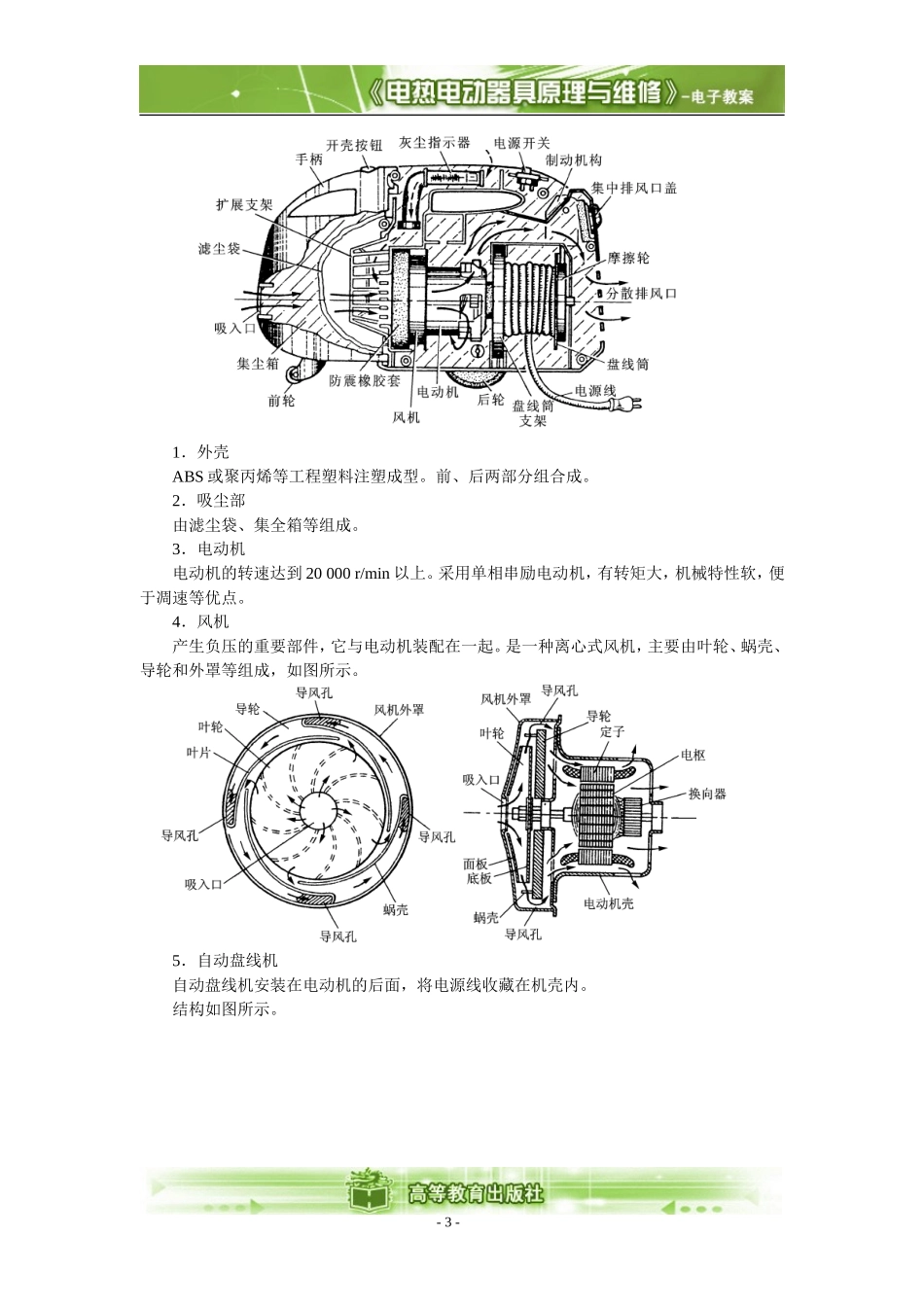

【课题】第十三章吸尘器第一节吸尘器的类型、规格、及主要性能指标第二节吸尘器的工作原理与结构新授课【教学目标】1．知识目标：了解吸尘器的类型和主要技术指标；理解吸尘器的结构及工作原理；理解吸尘器控制电路的原理。2．能力目标：能够独立完成吸尘器的拆装并能排除吸尘器常见故障。3．情感目标：激发学生浓厚的学习兴趣，培养学生严谨的科学态度，锻炼实际分析能力。【教学重点】吸尘器控制电路的原理【教学难点】具有调速功能的吸尘器电路原理。【教学方法】读书指导法、分析法、演示法、练习法。【课时安排】2课时（90分钟）。【教学过程】〖导入〗（3分钟）吸尘器是一种用来协助人们清扫房间的电动器具。它不仅可以清洗地面和墙壁，还能将沙发、窗帘、家具上的灰尘清除干净，具有省时省力、清洁卫生、元尘土飞扬等显著优点，在现代家庭中的应用已很普遍。〖新课〗第一节吸尘器的类型、规格及主要性能指标一、类型1．按结构形式分类：立式、卧式、便携式等种。2．按功能分类：干式、干湿两用式、地毯式、吸尘打蜡式等种。二、规格吸尘器的规格以其输人功率来划分。功率大于800W的称为大功率吸尘器，功率在200~800W之间的称为中小功率吸尘器，功率小于200W称为微型吸尘器。三、主要性能指标-1-1．输入功率：指在额定频率和额定电压下，逆风通畅、运转平稳后测得的电功率。2．吸人功率：吸尘器吸嘴处吸入气流的功率。单位时间内进入吸嘴的气流所具有的能量来表示。如果不考虑各连接处的泄漏，吸入功率就是风机的有效功率。3．吸尘器效率：，公式：P2——吸入功率；P1——对应于P2值的输人功率。4．真空度：吸尘器正常稳定运转时，吸嘴处与外管大气间的压强差。一般为8820~11760Pa（习惯上称为900~1200mmH2O）。5．噪声：主要来自电动机，规定不大于75dB，国际先进产品则控制在54dB以下。6．启动性能：在额定频率，90％的额定电压下，电动机的转子无论处于任何位置，吸尘器都能启动。7．绝缘电阻：500V兆欧表测量，带电部件与非带电的金属外壳之间的绝缘电阻不得小于2M。如为补充绝缘或加强绝缘，不得小于5M或7M。8．电气强度：带电部件与非带电金属外壳之间应能承受50Hz正弦交流电压lmin，而不出现击穿或闪络现象。规定的耐压试验值：基本绝缘为1250Ⅴ，补充绝缘为2500V，加强绝缘为3700V。9．泄漏电流：指吸尘器正常工作时，带电部分经绝缘泄漏到机壳的电流。测试电压为额定值的1.06倍，泄漏电流规定为：Ⅰ类吸尘器小于0.75mA，Ⅱ类吸尘器小于0.25mA，Ⅲ类吸尘器小于0.5mA。第二节吸尘器的工作原理与结构一、工作原理电动机驱动风机中的叶轮高速运转，将风机内的空气以极快的速度排出，在吸尘部形成真空。外面的空气便通过吸嘴迅速进人吸尘部作补充。这一过程中，位于吸嘴附近的灰尘和垃圾被气流一起吸入吸尘部，经过滤尘袋的过滤，灰尘和垃圾被滞留在集尘箱内，而清洁的空气经排气室、出风口送回室内。二、结构卧式吸尘器组成：由外壳、吸尘部、电动机、风机、自动盘线机、附件等部分，如图所示。-2-1．外壳ABS或聚丙烯等工程塑料注塑成型。前、后两部分组合成。2．吸尘部由滤尘袋、集全箱等组成。3．电动机电动机的转速达到20000r/min以上。采用单相串励电动机，有转矩大，机械特性软，便于凋速等优点。4．风机产生负压的重要部件，它与电动机装配在一起。是一种离心式风机，主要由叶轮、蜗壳、导轮和外罩等组成，如图所示。5．自动盘线机自动盘线机安装在电动机的后面，将电源线收藏在机壳内。结构如图所示。-3-6．灰尘指示器显示集尘箱内积尘量多少的装置，它的结构如图所示。作业：习题思考题13-1~13-6板书:第一节吸尘器的类型、规格及主要性能指标一、类型二、规格三、主要性能指标第二节吸尘器的工作原理与结构一、工作原理二、结构1．外壳2．吸尘部3．电动机4．风机5．自动盘线机6．灰尘指示器第三节吸尘器的控制电路第四节吸尘器的常见故障及检修新授课【教学目标】1．知识目标：理解吸尘器控制电路的原理；掌握吸尘器常见故障的检修方法。2．能力目标：能够排除吸尘器的常见故障。3．情感目标：激发学生浓厚的学习兴趣，培养学生严谨的科学态度，锻炼实...
