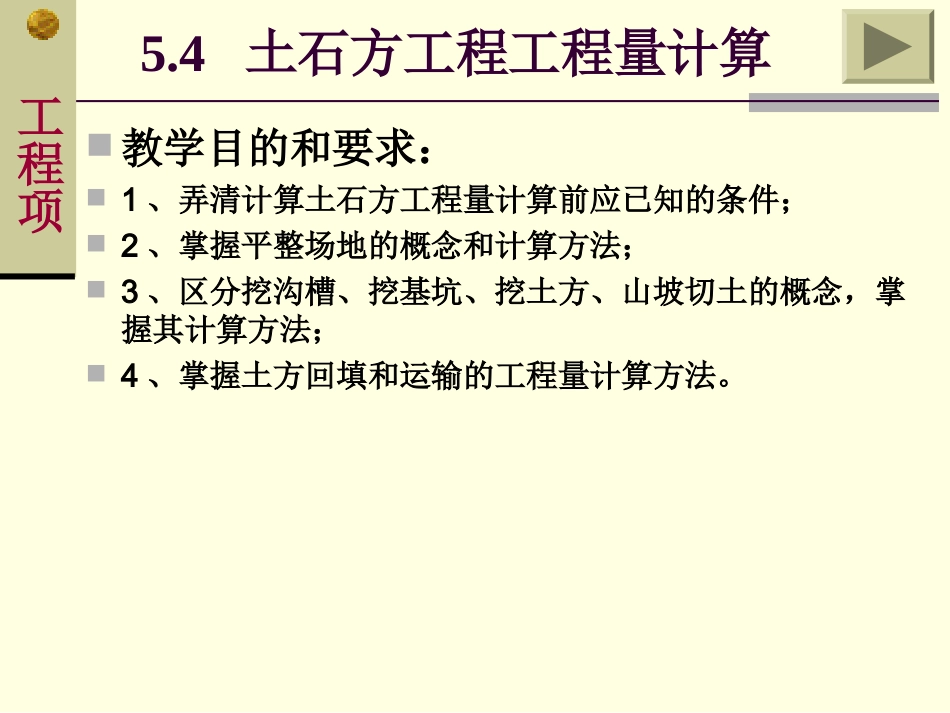

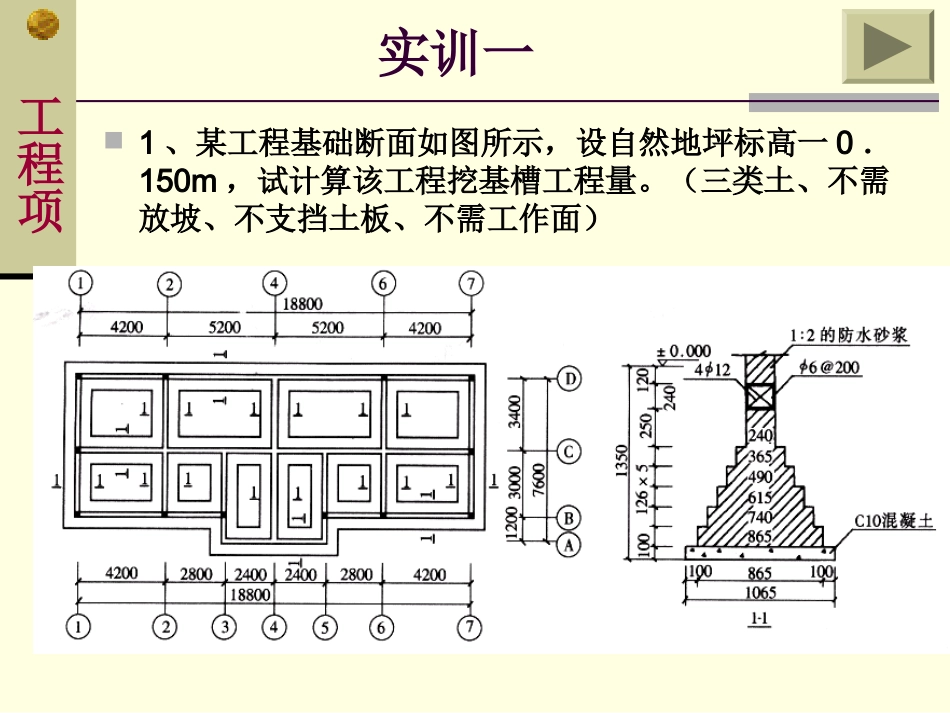

第五章一般土建工程施工图预算的编制工程项目——土石方工程工程量计算规则工程项目5.4土石方工程工程量计算教学目的和要求：1、弄清计算土石方工程量计算前应已知的条件；2、掌握平整场地的概念和计算方法；3、区分挖沟槽、挖基坑、挖土方、山坡切土的概念，掌握其计算方法；4、掌握土方回填和运输的工程量计算方法。工程项目实训一1、某工程基础断面如图所示，设自然地坪标高一0．150m，试计算该工程挖基槽工程量。（三类土、不需放坡、不支挡土板、不需工作面）工程项目5.4土石方工程工程量计算5.4.3.3.1挖地槽（沟槽）4、地槽长度——外墙按内墙按外墙的中心线L中内墙地槽的净长线L内槽计算，计算工程项目5.4土石方工程工程量计算5.4.3.1挖地槽（沟槽）5、地槽宽度——图示B为基础(基础垫层)底部宽度C为方便基础施工而留设的操作空间，称为工作面。当基础施工中无需留设工作面时，C=0；若基础施工需留设工作面，应按施工组织设计的要求确定，当缺乏施工组织设计的资料时，可按下表取用：工程项目5.4土石方工程工程量计算5.4.3.3.1挖地槽（沟槽）5、地槽宽度——图示K为放坡系数。放坡是防止槽壁坍塌而采取的构造措施。开挖基槽时，是否需要放坡，以及放坡系数的大小，可按下表取用：kH2CB2kH212CB＝然部宽度，放坡时，图示基槽底显工程项目5.4土石方工程工程量计算5.4.3.3.1挖地槽（沟槽）5、地槽宽度——图示支设挡土板是防止槽壁坍塌的另一种构造措施，挡土板厚度取为0.1m。则，支设挡土板时，基槽的宽度＝B+2C+0.26、挖地槽工程量计算式1）不放坡、不设挡土板时：V=（B+2C）×H×（L中+L内槽）工程项目5.4土石方工程工程量计算5.4.3.3.1挖地槽（沟槽）6、挖地槽工程量计算式2）由垫层下表面放坡时：V=（B+2C+kH）×H×（L中+L内槽）3）由垫层上表面放坡时：V=【B×H1+（B+kH2）×H2】×（L中+L内槽）工程项目5.4土石方工程工程量计算5.4.3.3.1挖地槽（沟槽）6、挖地槽工程量计算式4）支设双面挡土板时：V=（B+2C+0.2）×H×（L中+L内槽）5.4.3.3.2支设挡土板的工程量——按面积计算工程项目解：由题意知：不需放坡、不支挡土板、没有工作面V=L*H*BH=1.35-0.15=1.2mB=1.065m外墙中心线：(18.8+7.6)×2=52.8m内墙基槽净长线：18.8-1.065+(3.4-1.065)×3+(3.0-1.065)×4+4.2-1.065=35.615m基槽土方：(52.8+35.615)×1.065×1.2=112.99m3实训一工程项目实训二2、已知一条形基础地槽总长为86m，砖基础总长92.24m，断面如图所示，土为一类土，弃土距离为90m，试计算该工程相关工程量。工程项目实训二解：一类土深度达1.2m需放坡，取放坡系数为0.5。人工挖地槽（2m以内）工程量：（1.8+0.5×1.55）×1.55×86=3.433（100m3）原土打夯工程量：1.8×86=1.548（100㎡）3：7灰土基础垫层工程量：1.8×0.3×86=4.644（100m3）M7.5水泥砂浆砌砖基础工程量：（1.7+1.838）×0.24×92.24=7.832（10m3）1：2水泥砂浆防潮层工程量：0.24×92.24=0.221（100㎡）基础回填土工程量：343.30－46.44－78.32+0.45×0.24×92.24=2.285（100m3）运土方工程量：343.30-228.50=5.718（100m3）工程项目实训三3、试计算图示独立基础（共30个）相关工程量。垫层为C10（40）的素砼，独立基础为C20（40）的钢筋砼，土为三类土，余土运距100m（基础双向尺寸相同）。注：需要工作面及放坡。工程项目5.4土石方工程工程量计算5.4.3.3.4挖地坑——按体积计算1、定义——凡图示基坑底面积在20m2以内，且坑底的长与宽之比小于或等于3的挖土工程成为挖地坑。2、计算公式1）不放坡不支设挡土板时V=（独立基础垫层长度a＋2C）×（独立基础垫层宽度b＋2C）×H2）放坡时V=(a+2C)(B+2C)H+KH×H÷2×（b＋2C）×2＋KH×H÷2×（a＋2C）×2＋KH×KH×H÷3×4工程项目实训三挖地坑——按体积计算2）放坡时即解：砼基础垫层需要设置工作面，每边300mm；系数0.33。人工挖地坑工程量：［（1.6+0.3*2＋0.33×1.85）2×1.85＋1/3×0.332×1.853］×30=4.453（100m3）原土打夯工程...
