第35卷2007年第10期Mining&ProcessingEquipment破·磨33(上接第32页)Mn-1与Mn-2、Mn-3和Mn-4的耐蚀性具有显著差别
又由表4可以看出，Mn-1的质量损失率最高，因此，四种锰钢材料中Mn-1的耐腐蚀性最差
依此，将Mn-2设为真值
采用上述的方法，再次求得t1'，t2'，如表5所示
表5四种锰钢静态腐蚀数据数理统计计算表(假定Mn-2为真值)材料10min1h2h平均值d-'标准偏差s't值差值d1'6
914差值d2'3
126由于t1'>t0
05，2，t2'>t0
05，2，因此可以判断出Mn-2与Mn-3、Mn-4的耐蚀性也具有显著差别
又由表3可以看出，Mn-2的质量损失率比Mn-3、Mn-4高，因此，Mn-2的耐腐蚀性比Mn-3、Mn-4差
最后，对比Mn-4与Mn-3的耐蚀性，方法与上述相同，求得t1"，如表6所示
表6四种锰钢静态腐蚀数据数理统计计算表(Mn-4与Mn-3对比)材料10min1h2h平均值d-"标准偏差s"t值差值d1"3
204由于t1"伊利石>高岭石

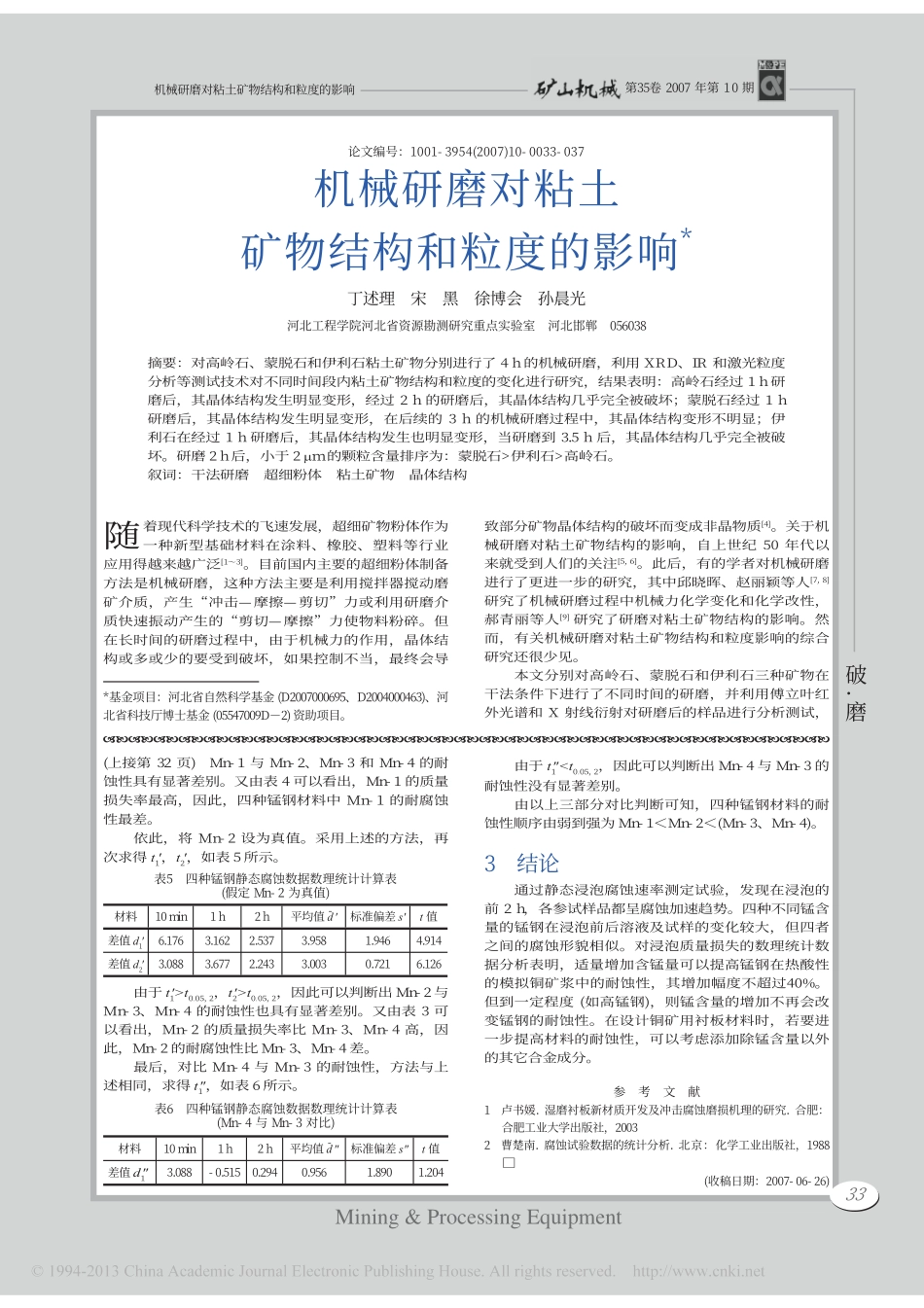

叙词：干法研磨超细粉体粘土矿物晶体结构随着现代科学技术的飞速发展，超细矿物粉体作为一种新型基础材料在涂料、橡胶、塑料等行业应用得越来越广泛[1～3]

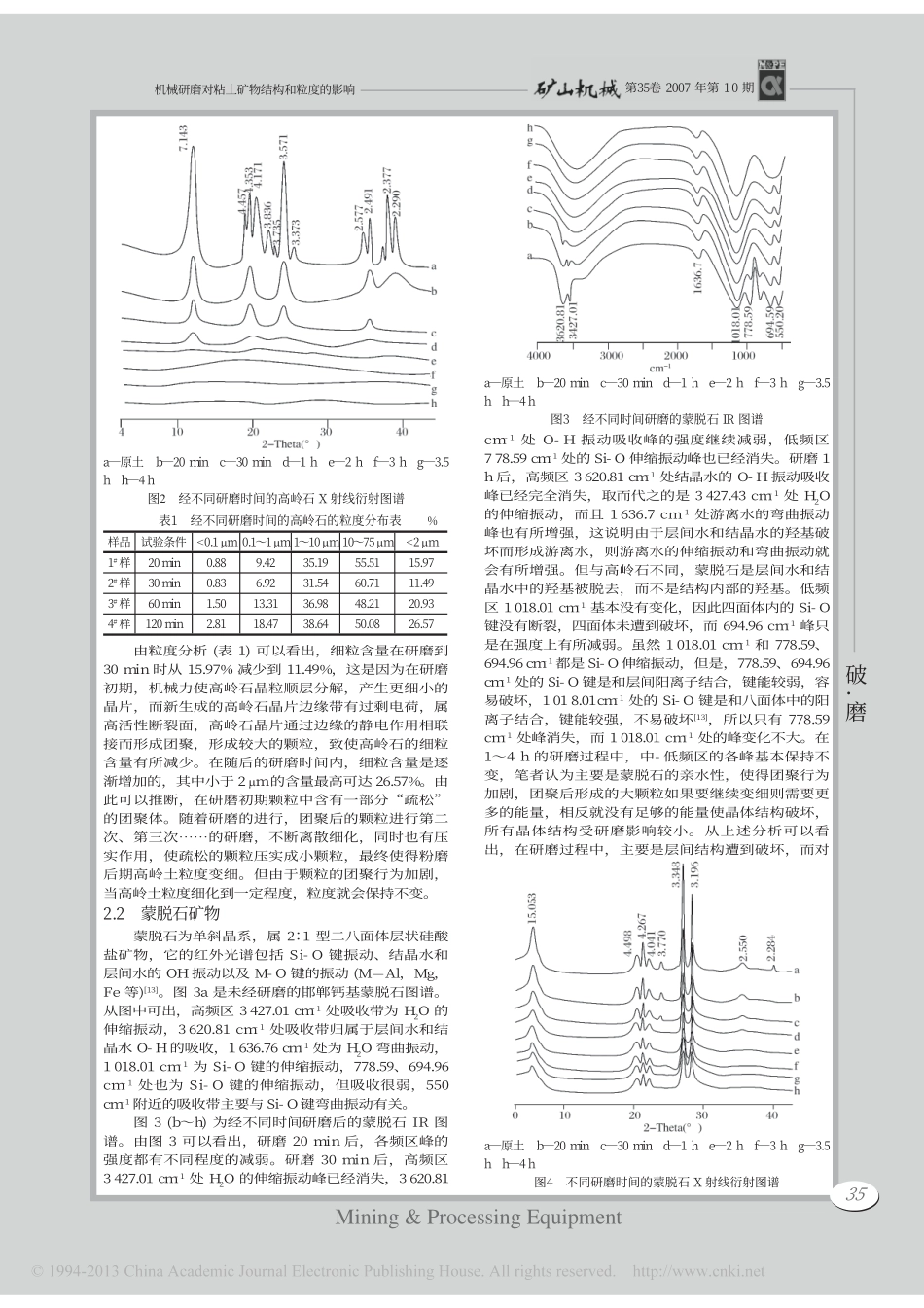

目前国内主要的超细粉体制备方法是机械研磨，这种方法主要是利用搅拌器搅动磨矿介质，产生“冲击—摩擦—剪切”力或利用研磨介质快速振动产生的“剪切—摩擦”力使物料粉碎

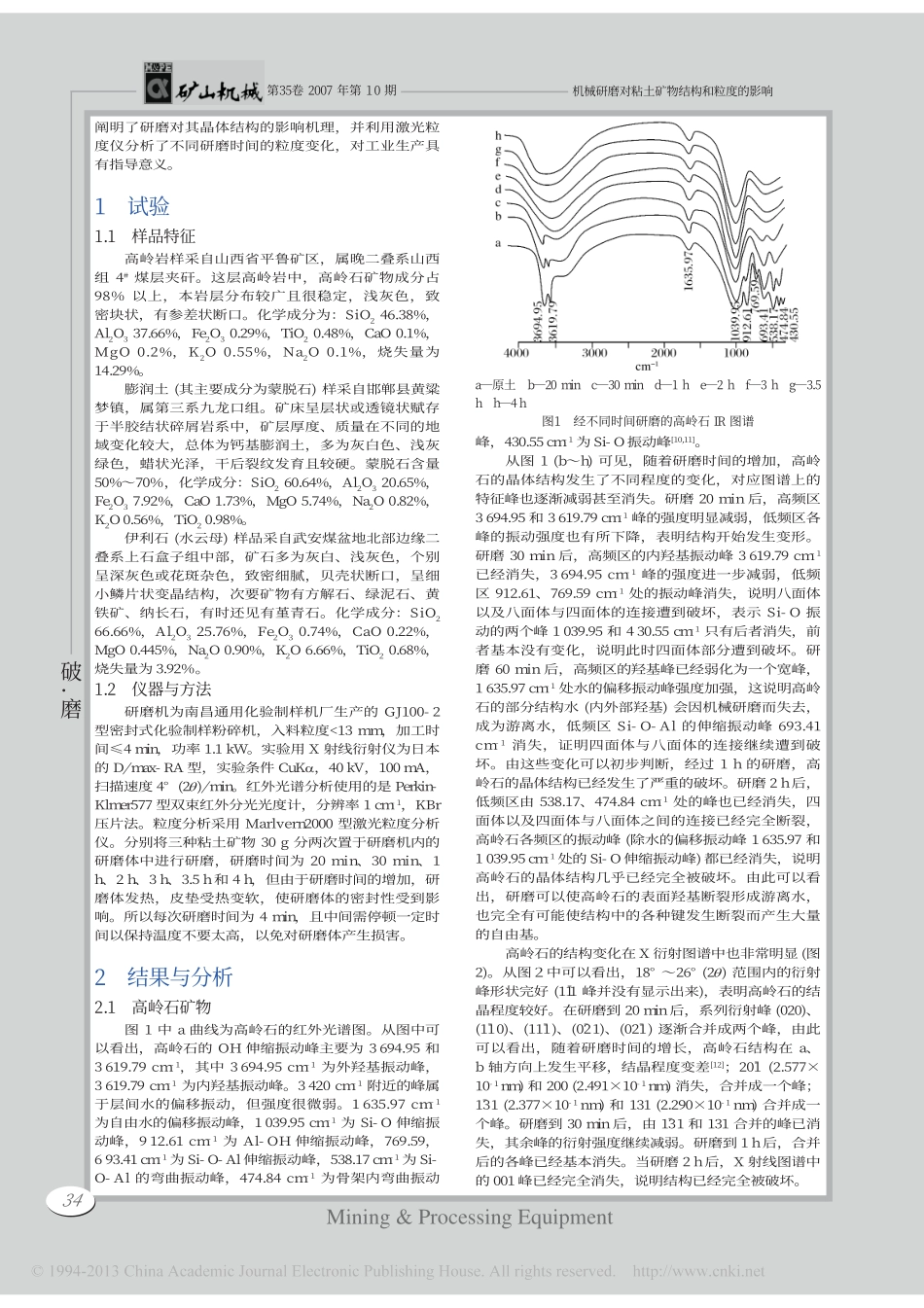

但在长时间的研磨过程中，由于机械力的作用，晶体结构或多或少的要受到破坏，如果控制不当，最终会导致部分矿物晶体结
