华为RIP总结VIP免费

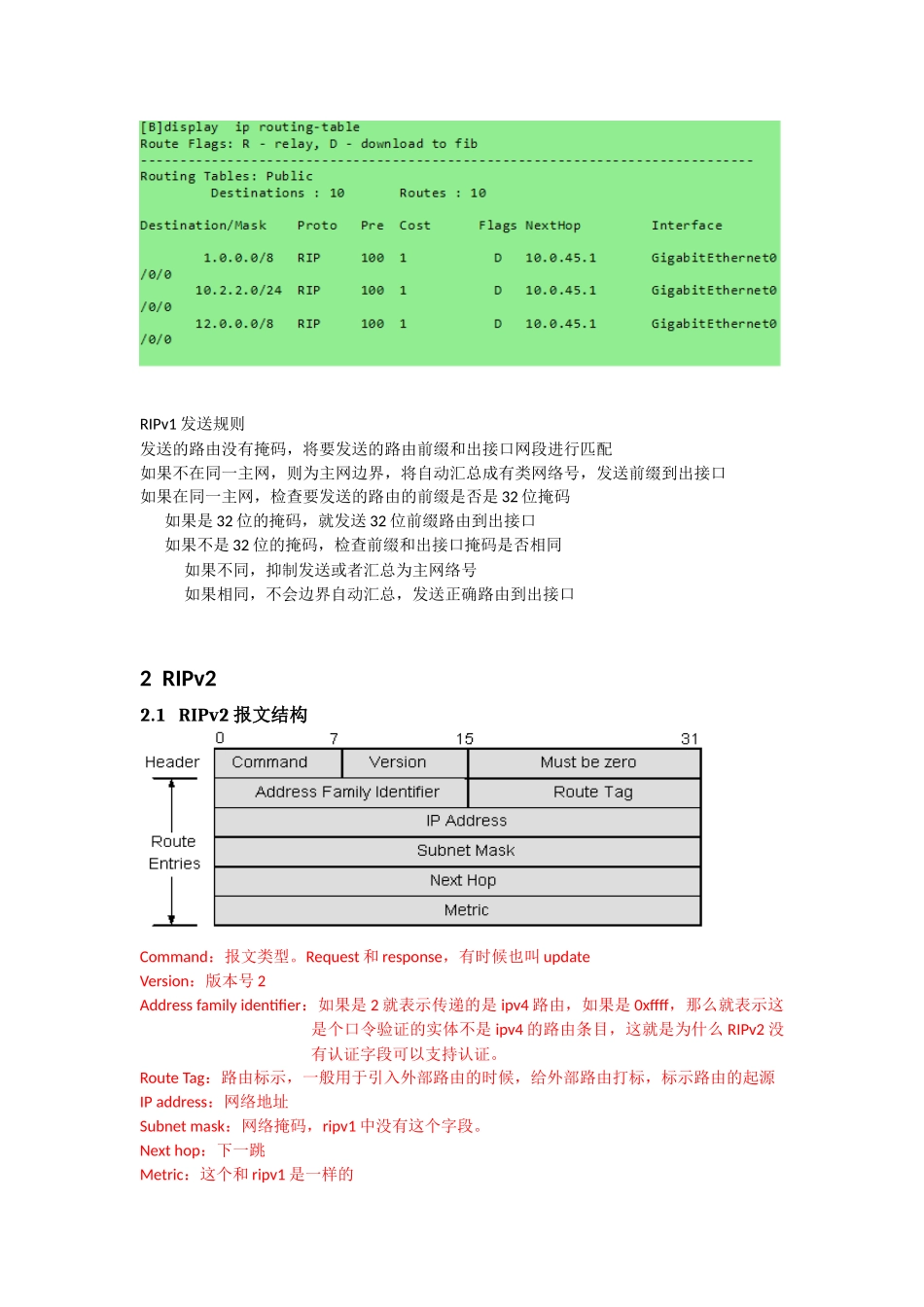

华为RIP总结1RIPv1RIP是RoutingInformationProtocol（路由信息协议）的简称。RIP是一种基于距离矢量（Distance-Vector）算法、简单的内部网关协议。RIP主要应用于规模较小的、可靠性要求较低的网络。对于环境复杂的大型网络，一般不使用RIP协议。1.1RIPv1报文结构Command：表示的是RIP报文类型，RIPv1中只有两种取值request和responseRequest表示请求路由条目，路由器启动或者RIP进程重启的时候就发送路由请求，请求所有的路由条目（似乎好像不能请求明细路由）。response则是应答发送路由条目。Version：RIPv1中版本为1。Addressfamilyidentifier：RIPv1中为2，表示使用IPv4协议。IPaddress：发送路由的网络号或者是主网络号，环回接口默认主网汇总，物理接口默认不主网汇总。Metric：度量值，每次发送路由的时候都会加+1，最大值16如下RIPv1的response报文1.2RIPv1特点（1）有类别的路由协议（2）广播更新，广播地址255.255.255.255（3）基于UDP协议，源目端口号5201.3RIPv1发送和接受路由规则RIPv1接受规则：（1）收到一条路由之后，发现如果前缀（response报文中ipaddress）是主类网络号（例如10.0.0.0），直接加入路由表中,掩码是8/16/24。那么路由条目就是10.0.0.0/8。（这一点和cisco不一样）（2）如果发现前缀不是主网络号（例如response报文中ipaddress是10.1.1.0），检查是否和接受接口IP地址在同一主网，如果不在同一主网就生成有类的主网路由，放入路由表，掩码是8/16/24。那么路由条目就是10.0.0.0/8.（3）如果前缀不是主网络号，但是和接受接口IP地址在同一主网，那么就会用接口的掩码检查是网段地址还是主机地址如果是网段地址，生成路由，掩码是等于接收接口的掩码，放入路由表如果是主机地址，生成32位的主机路由路由器A发送的RIP应答报文路由器B接受的路由RIPv1发送规则发送的路由没有掩码，将要发送的路由前缀和出接口网段进行匹配如果不在同一主网，则为主网边界，将自动汇总成有类网络号，发送前缀到出接口如果在同一主网，检查要发送的路由的前缀是否是32位掩码如果是32位的掩码，就发送32位前缀路由到出接口如果不是32位的掩码，检查前缀和出接口掩码是否相同如果不同，抑制发送或者汇总为主网络号如果相同，不会边界自动汇总，发送正确路由到出接口2RIPv22.1RIPv2报文结构Command：报文类型。Request和response，有时候也叫updateVersion：版本号2Addressfamilyidentifier：如果是2就表示传递的是ipv4路由，如果是0xffff，那么就表示这是个口令验证的实体不是ipv4的路由条目，这就是为什么RIPv2没有认证字段可以支持认证。RouteTag：路由标示，一般用于引入外部路由的时候，给外部路由打标，标示路由的起源IPaddress：网络地址Subnetmask：网络掩码，ripv1中没有这个字段。Nexthop：下一跳Metric：这个和ripv1是一样的2.2RIPv2特点（1）无类别路由协议（2）组播更新，组播地址224.0.0.9（3）基于UDP，端口号为520（4）支持外部路由Tag；支持路由聚合和CIDR；支持指定下一跳；支持认证3定时器RIP主要使用三个定时器（华为路由器没有抑制计时器，这个和cisco不一样）更新定时器老化定时器垃圾收集定时器三个定时器之间的关系路由器每30s发送一次路由应答或者更新如果收到了对应的路由，老化计时器就会复位180s。如果路由器180s没有收到路由更新或者是收到metric是16的路由更新时就会将路由的metric值置为16，这条路由从路由表（displayiprouting-table）中清除，但是不会从RIP的数据库（displayrip1database）中清除，因为路由器还要告诉其他相邻的路由器这条路由是不可达的。，否则就会发生环路。老化计时器记录的路由超时，在rip数据库表中metric为16跳的路由，这种路由发给其它路由器只要是为了防止环路，由于rip是不可靠的UDP传输的协议，所以路由器并不是发送一次就把16跳的路由删除，而是会保持120s（相当于发送4次），120s过后就会从database中删除这条16跳的路由。4水平分割水平分割指的是RIP从某个接口学到的路由，不会从该接口再发回给邻居设备。在帧中继和X.25等NBMA网络中，水平分割功能缺省为禁止状态。RIP采用水平分割不但减少了带宽消耗，还...
