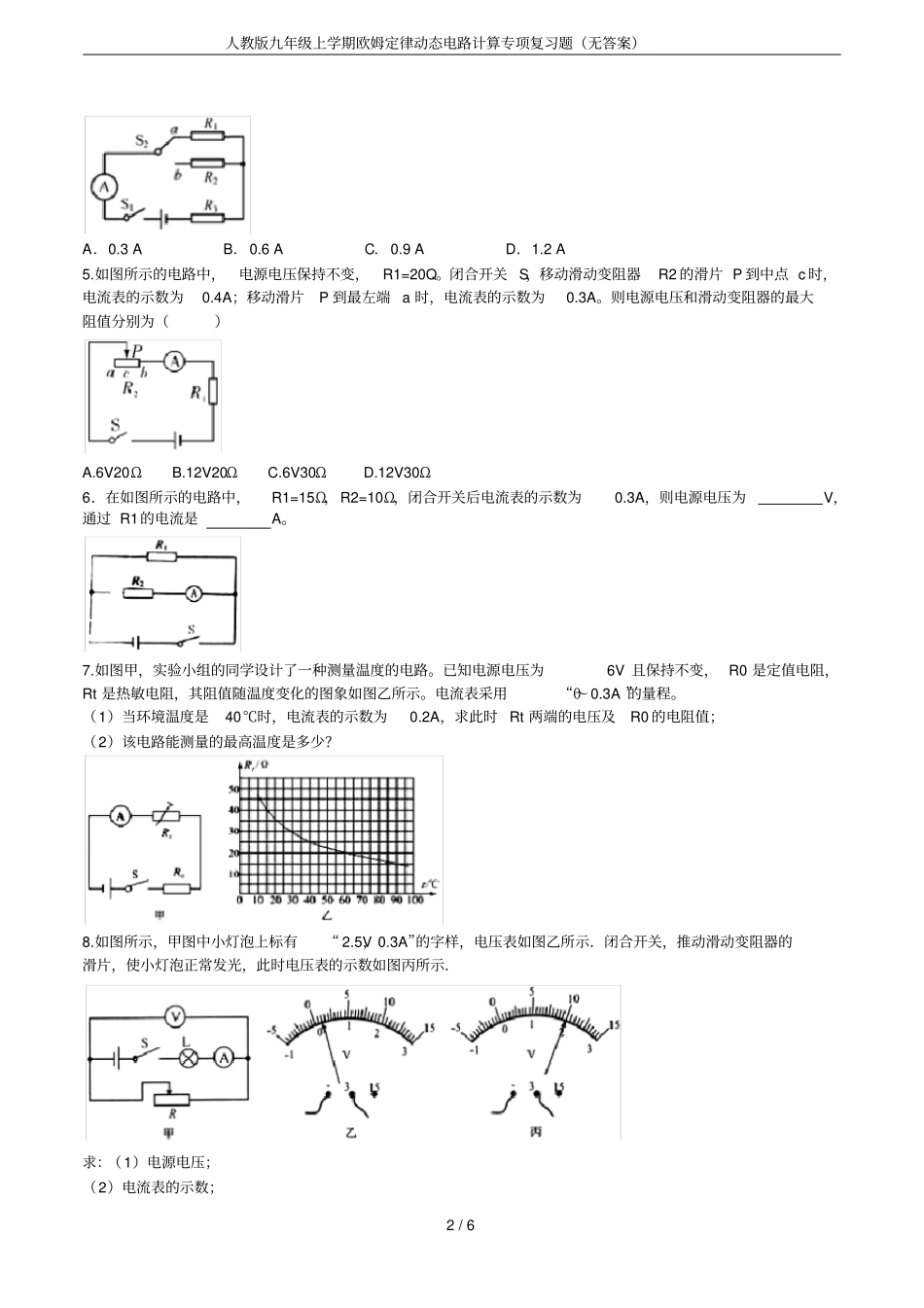

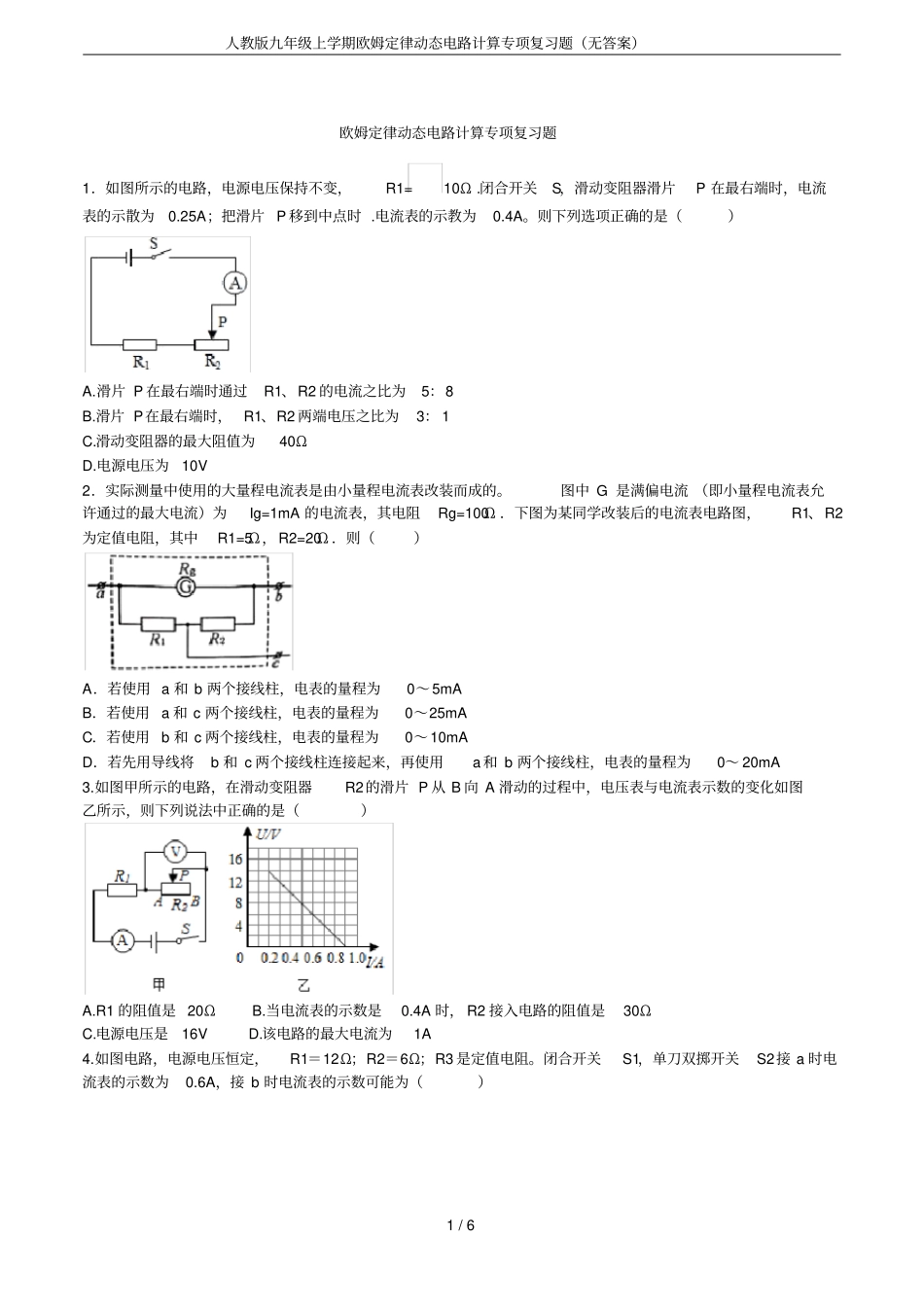

人教版九年级上学期欧姆定律动态电路计算专项复习题（无答案）1/6欧姆定律动态电路计算专项复习题1．如图所示的电路，电源电压保持不变，R1=10Ω.闭合开关S，滑动变阻器滑片P在最右端时，电流表的示散为0.25A；把滑片P移到中点时.电流表的示教为0.4A。则下列选项正确的是（）A.滑片P在最右端时通过R1、R2的电流之比为5：8B.滑片P在最右端时，R1、R2两端电压之比为3：1C.滑动变阻器的最大阻值为40ΩD.电源电压为10V2．实际测量中使用的大量程电流表是由小量程电流表改装而成的。图中G是满偏电流（即小量程电流表允许通过的最大电流）为Ig=1mA的电流表，其电阻Rg=100Ω．下图为某同学改装后的电流表电路图，R1、R2为定值电阻，其中R1=5Ω，R2=20Ω．则（）A．若使用a和b两个接线柱，电表的量程为0～5mAB．若使用a和c两个接线柱，电表的量程为0～25mAC．若使用b和c两个接线柱，电表的量程为0～10mAD．若先用导线将b和c两个接线柱连接起来，再使用a和b两个接线柱，电表的量程为0～20mA3.如图甲所示的电路，在滑动变阻器R2的滑片P从B向A滑动的过程中，电压表与电流表示数的变化如图乙所示，则下列说法中正确的是（）A.R1的阻值是20ΩB.当电流表的示数是0.4A时，R2接入电路的阻值是30ΩC.电源电压是16VD.该电路的最大电流为1A4.如图电路，电源电压恒定，R1＝12Ω；R2＝6Ω；R3是定值电阻。闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6A，接b时电流表的示数可能为（）人教版九年级上学期欧姆定律动态电路计算专项复习题（无答案）2/6A．0.3AB．0.6AC．0.9AD．1.2A5.如图所示的电路中，电源电压保持不变，R1=20Q。闭合开关S，移动滑动变阻器R2的滑片P到中点c时，电流表的示数为0.4A；移动滑片P到最左端a时，电流表的示数为0.3A。则电源电压和滑动变阻器的最大阻值分别为（）A.6V20ΩB.12V20ΩC.6V30ΩD.12V30Ω6．在如图所示的电路中，R1=15Ω，R2=10Ω，闭合开关后电流表的示数为0.3A，则电源电压为V，通过R1的电流是A。7.如图甲，实验小组的同学设计了一种测量温度的电路。已知电源电压为6V且保持不变，R0是定值电阻，Rt是热敏电阻，其阻值随温度变化的图象如图乙所示。电流表采用“0～0.3A”的量程。（1）当环境温度是40℃时，电流表的示数为0.2A，求此时Rt两端的电压及R0的电阻值；（2）该电路能测量的最高温度是多少？8.如图所示，甲图中小灯泡上标有“2.5V，0.3A”的字样，电压表如图乙所示．闭合开关，推动滑动变阻器的滑片，使小灯泡正常发光，此时电压表的示数如图丙所示．求：（1）电源电压；（2）电流表的示数；人教版九年级上学期欧姆定律动态电路计算专项复习题（无答案）3/6（3）此时滑动变阻器接入电路的阻值．9.如图甲所示电路，电源电压U保持不变，R1和R2为定值电阻，Ra为滑动变阻器。开关S闭合、S1断开、S2置于a时，调节滑动变阻器，电压表V1的示数与电流表A的示数关系图线如图乙的I所示；开关S和S1闭合、S2置于b时，调节滑动变阻器，电压表V2的示数与电流表A的示数关系图线如图乙的Ⅱ所示。求：（1）电阻R1的阻值。（2）电源电压U和电阻R2的阻值。10.在如图所示的电路中，电源电压保持不变，滑动变阻器R2上标有“50Ω2A”字样。闭合电键S，电流表A的示数为1A，电压表V1的示数为4V，电压表V2的示数为8V。已知电压表有“0～3伏、0～15伏”两个量程，电流表有“0～0.6安、0～3安”两个量程。求：（1）电源电压U（2）电阻R1的阻值（3）移动滑片P至某位置时，两电压表指针偏离零刻度线的角度恰好相同，此时滑动变阻器R2连入电路人教版九年级上学期欧姆定律动态电路计算专项复习题（无答案）4/6的阻值。11.如图所示的电路，电源电压保持不变，R1＝30Ω，R2＝10Ω．当闭合开关S1、S，断开S2时，电流表的示数为0.4A。（1）求电源电压；（2）当闭合开关S2、S，断开S1时，求电流表的示数.12.如图1所示，电源电压保持不变，定值电阳R1＝10Ω，R2＝5Ω．滑动变阻器R的规格为“30Ω2.5A”。电流表A2选用0﹣3A的量程，电压表选用0～15V的量程。闭合个部开关，电流表A1的示数为1A．求：（1）电源电压。（2）若将表盘如图2所示的电流表A3接入电路，闭合全部开关，改变滑片位置，A3...
