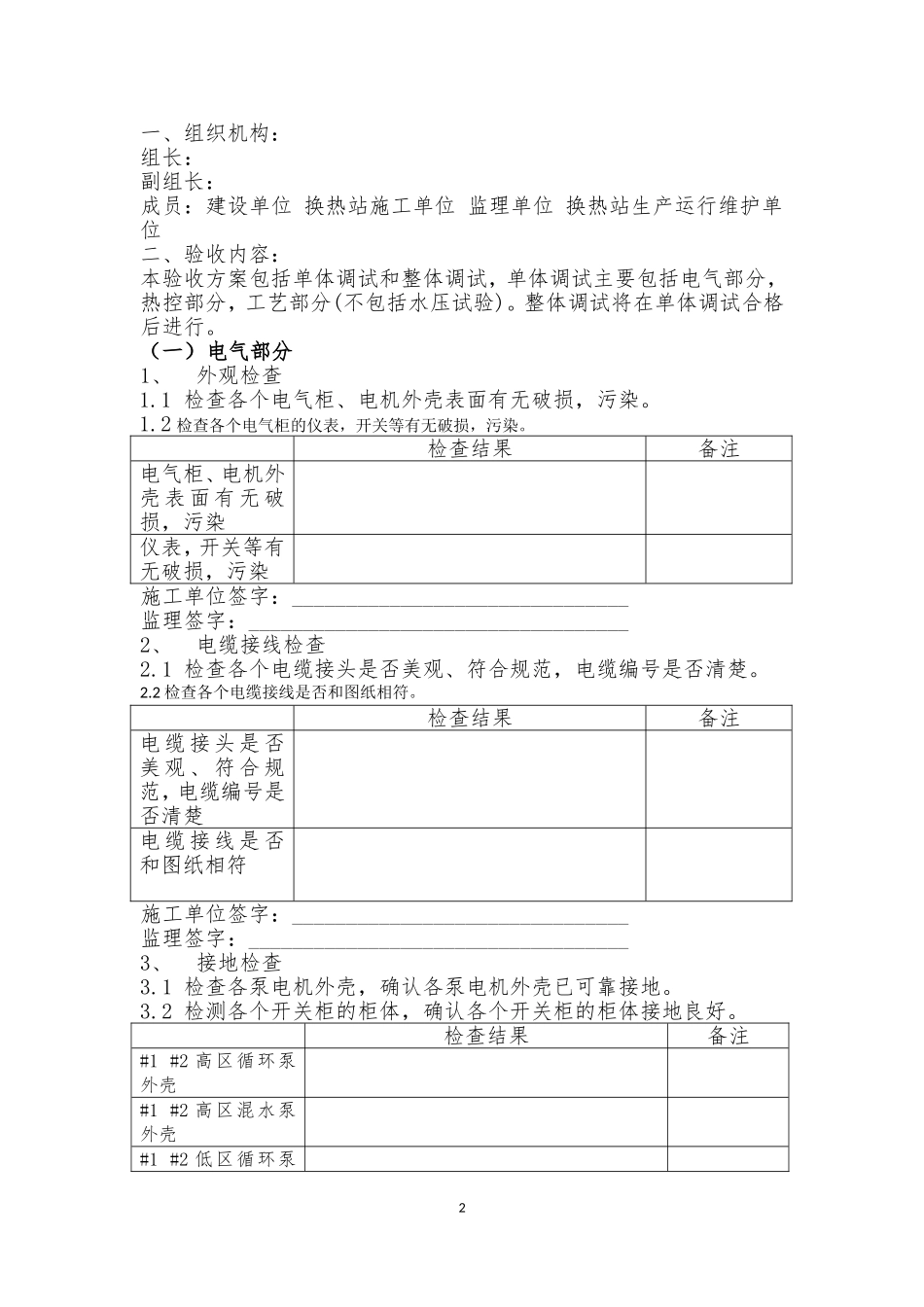

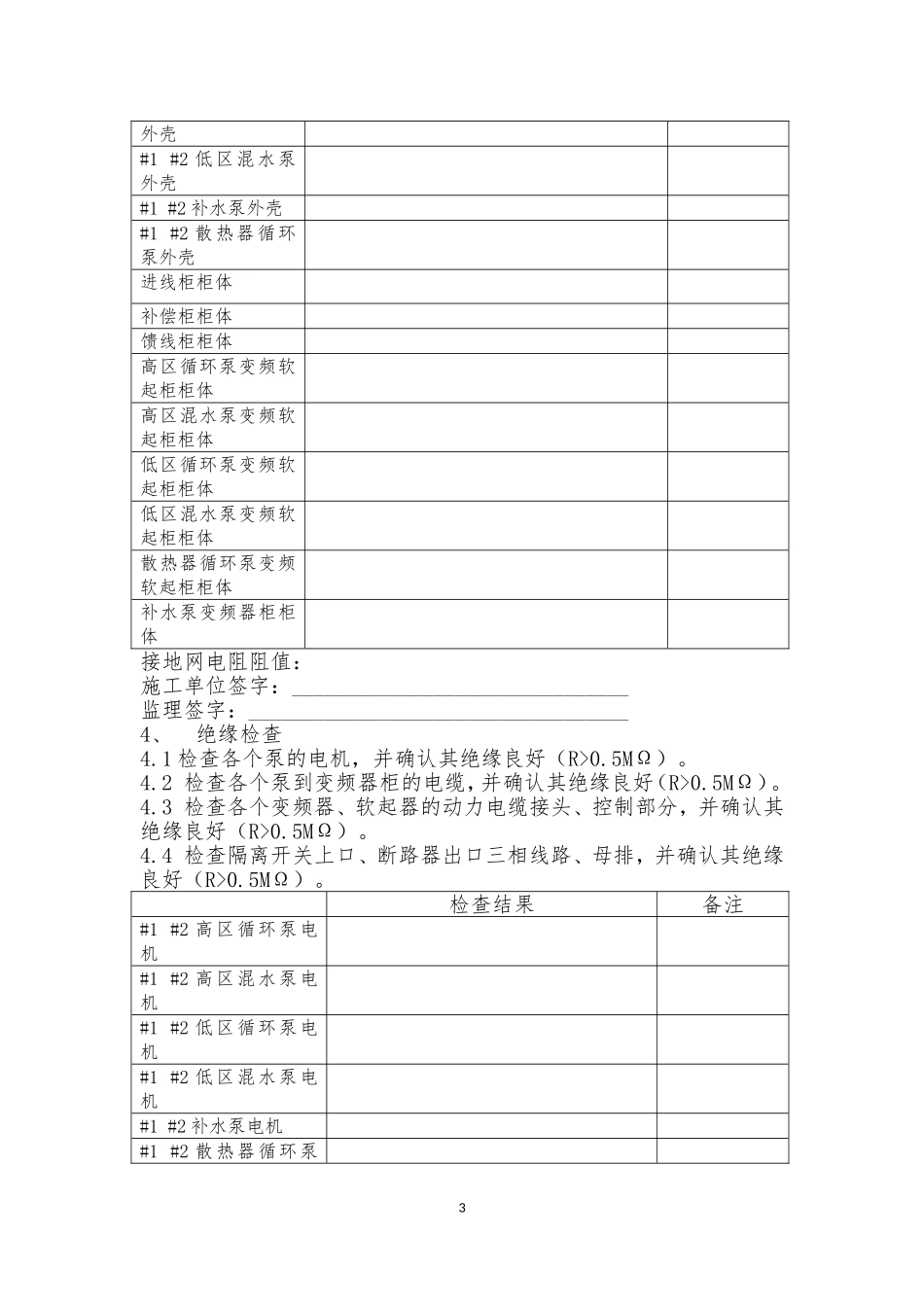

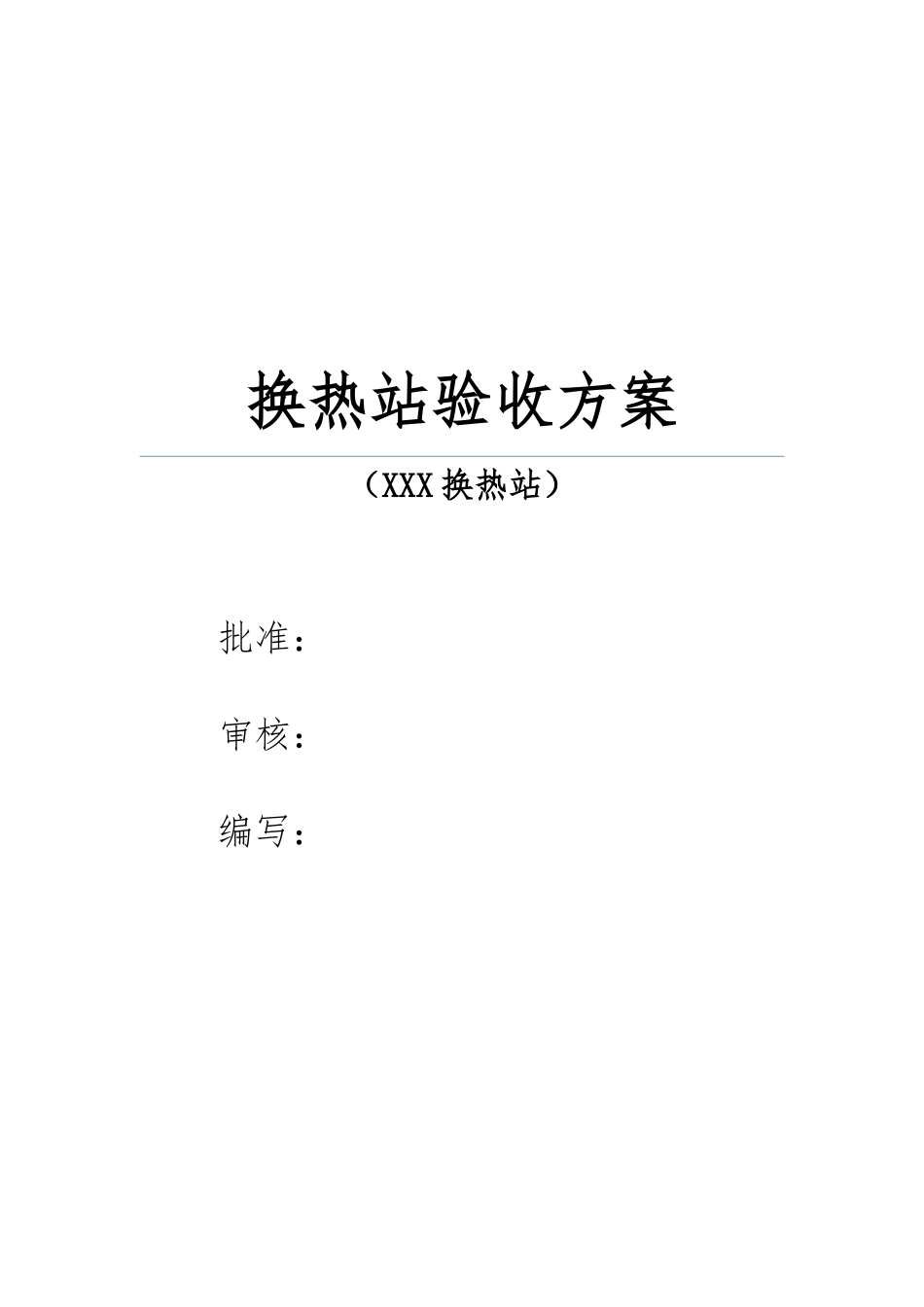

换热站验收方案（XXX换热站）批准：审核：编写：一、组织机构：组长：副组长：成员：建设单位换热站施工单位监理单位换热站生产运行维护单位二、验收内容：本验收方案包括单体调试和整体调试，单体调试主要包括电气部分，热控部分，工艺部分(不包括水压试验)。整体调试将在单体调试合格后进行。（一）电气部分1、外观检查1.1检查各个电气柜、电机外壳表面有无破损，污染。1.2检查各个电气柜的仪表，开关等有无破损，污染。检查结果备注电气柜、电机外壳表面有无破损，污染仪表，开关等有无破损，污染施工单位签字：_______________________________监理签字：___________________________________2、电缆接线检查2.1检查各个电缆接头是否美观、符合规范，电缆编号是否清楚。2.2检查各个电缆接线是否和图纸相符。检查结果备注电缆接头是否美观、符合规范，电缆编号是否清楚电缆接线是否和图纸相符施工单位签字：_______________________________监理签字：___________________________________3、接地检查3.1检查各泵电机外壳，确认各泵电机外壳已可靠接地。3.2检测各个开关柜的柜体，确认各个开关柜的柜体接地良好。检查结果备注#1#2高区循环泵外壳#1#2高区混水泵外壳#1#2低区循环泵2外壳#1#2低区混水泵外壳#1#2补水泵外壳#1#2散热器循环泵外壳进线柜柜体补偿柜柜体馈线柜柜体高区循环泵变频软起柜柜体高区混水泵变频软起柜柜体低区循环泵变频软起柜柜体低区混水泵变频软起柜柜体散热器循环泵变频软起柜柜体补水泵变频器柜柜体接地网电阻阻值：施工单位签字：_______________________________监理签字：___________________________________4、绝缘检查4.1检查各个泵的电机，并确认其绝缘良好（R>0.5MΩ）。4.2检查各个泵到变频器柜的电缆，并确认其绝缘良好（R>0.5MΩ）。4.3检查各个变频器、软起器的动力电缆接头、控制部分，并确认其绝缘良好（R>0.5MΩ）。4.4检查隔离开关上口、断路器出口三相线路、母排，并确认其绝缘良好（R>0.5MΩ）。检查结果备注#1#2高区循环泵电机#1#2高区混水泵电机#1#2低区循环泵电机#1#2低区混水泵电机#1#2补水泵电机#1#2散热器循环泵3电机各泵到变频器柜的电缆高区循环泵变频器、软起器高区混水泵变频器、软起器低区循环泵变频器、软起器低区混水泵变频器、软起器散热器循环泵变频器、软起器补水泵变频器隔离开关上口三相线路断路器出口三相线路母排施工单位签字：_______________________________监理签字：___________________________________5、开关检查5.1确认开关内母排、开关连接螺丝紧固良好。5.2确认进线柜、低压配电柜、电容补偿主回路开关均断开。检查结果备注母排、开关连接螺丝是否紧固进线柜、补偿柜、馈线柜主回路是否断开施工单位签字：_______________________________监理签字：___________________________________6、系统上电6.1确认上诉工作后可联系电业部门给本站接入AC380~415V低压电。6.2检查多功能表，三相电压是否正常。合上进线柜隔离开关，断路器。6.3合上电容补偿柜断路器，将无功补偿器转换开关旋至自动档。检查结果备注多功能电表显示是否正常电容补偿器工作是否正常施工单位签字：_______________________________监理签字：___________________________________47、电机调试（直启，软启，变频）7.1循环/混水泵7.1.1检测屏体接地良好7.1.2检查主回路螺丝紧固良好7.1.3确认断路器上口电缆、电机电缆三相线路相互及对地无短路（R>0.5MΩ）。7.1.4合上低压配电柜内本回路开关7.1.5将柜门上“远程/就地选择”开关旋至就地位、“报警投入解除”开关旋至投入位。7.1.6直启方式设定热继电器定值；软启、变频方式设定控制器菜单电机基本参数和保护参数等。7.1.7合上电机控制柜内本回路开关7.1.8通过柜门上启动、停止开关点动电机，察看电机旋转方向。如反向调整电机电缆（控制柜一端）A、C相线7.2补水泵7.2.1检测屏体接地良好7.2.2检查主回路螺丝紧固良好7.2.3确认断路器上口电缆、电机电缆三相线路相互及对地无短路（R>0.5MΩ）。7.2.4合上低压配电柜内本回路开关7.2.5将柜门上“手动/自动选择”开关旋至手动位、“报警投...
