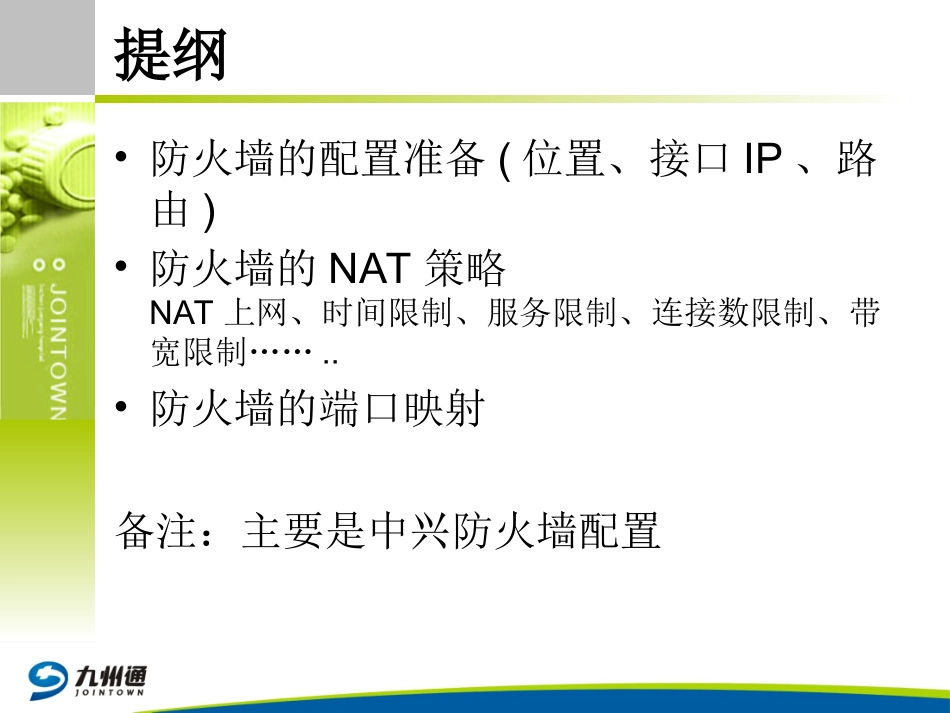

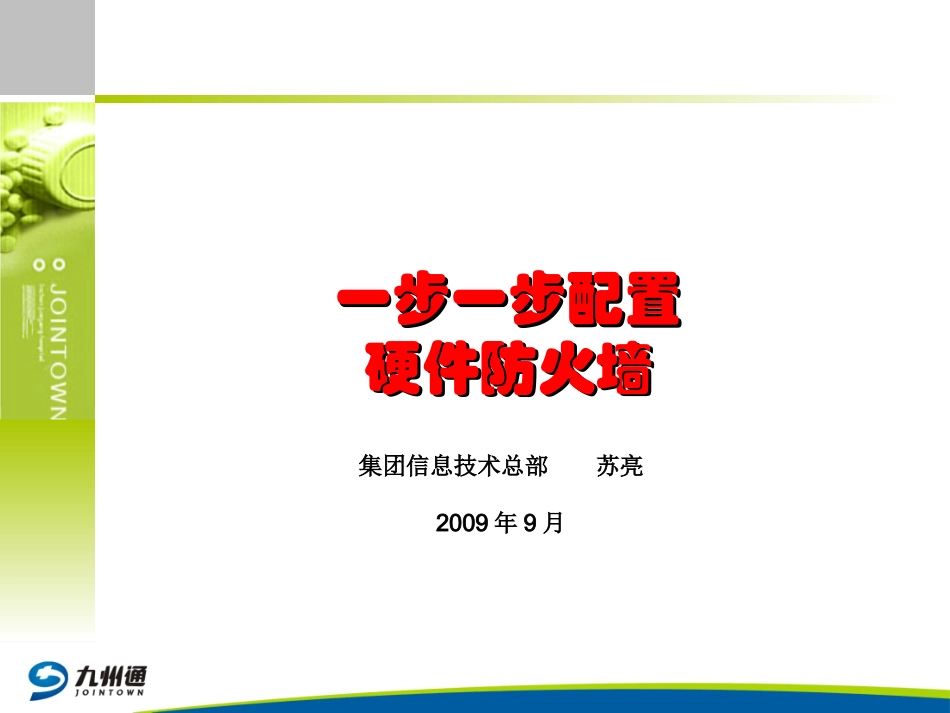

一步一步配置一步一步配置硬件防火墙硬件防火墙集团信息技术总部苏亮2009年9月提纲•防火墙的配置准备(位置、接口IP、路由)•防火墙的NAT策略NAT上网、时间限制、服务限制、连接数限制、带宽限制……..•防火墙的端口映射备注：主要是中兴防火墙配置防火墙的配置准备防火墙（双机）Internet接入switch核心三层交换机SDH专线防火墙路由器路由器一、九州通网络拓朴三层交换机应用服务器终端防火墙2MB光纤30MB光纤10MB光纤VPN应用服务器终端集团总部二级公司三级公司VPNVPN应用服务器终端防火墙VPN双三层交换机冗余汇聚层交换机三层交换机防火墙/VPN外部服务器(AM、电子商务等)DMZ区一级骨干网络；二级内部网络；三级内部网络；四级内部网络。双防火墙冗余双核心交换机冗余汇聚层交换机10MB光纤•1、连接防火墙（consol口或默认IP）•2、设置防火墙内、外网接口IP•3、配置路由默认路由:电信或网通提供的网关IP内网路由：内网三层接口IP防火墙的管理:接口IP防火墙的管理：配置路由默认路由、静态路由、动态路由防火墙管理：管理员及管理IP设置管理员权限：超级管理员、管理员、只读管理IP：只有可信的管理IP才能直接访问防火墙防火墙相关概念什么是计算机端口如果把IP地址比作一间房子，端口就是出入这间房子的门。真正的房子只有几个门，但是一个IP地址的端口可以有65536个之多！端口是通过端口号来标记的，端口号只有整数，范围是从0到65535。端口有什么用呢？我们知道，一台拥有IP地址的主机可以提供许多服务，比如Web服务、FTP服务、SMTP服务等，这些服务完全可以通过1个IP地址来实现。那么，主机是怎样区分不同的网络服务呢？显然不能只靠IP地址，因为IP地址与网络服务的关系是一对多的关系。实际上是通过“IP地址+端口号”来区分不同的服务的。（源端口/目的端口）服务器一般都是通过知名端口号来识别的。例如，对于每个TCP/IP实现来说，FTP服务器的TCP端口号都是21，每个Telnet服务器的TCP端口号都是23，每个TFTP(简单文件传送协议)服务器的UDP端口号都是69。任何TCP/IP实现所提供的服务都用知名的1～1023之间的端口号。这些知名端口号由Internet号分配机构（InternetAssignedNumbersAuthority,IANA）来管理。什么是端口映射端口映射:内网的一台电脑要上因特网对外开放服务或接收数据，都需要端口映射。端口映射分为动态和静态.动态端口映射:内网中的一台电脑要访问新浪网，会向NAT网关发送数据包，包头中包括对方(就是新浪网)IP、端口和本机IP、端口，NAT网关会把本机IP、端口替换成自己的公网IP、一个未使用的端口，并且会记下这个映射关系，为以后转发数据包使用。然后再把数据发给新浪网，新浪网收到数据后做出反应，发送数据到NAT网关的那个未使用的端口，然后NAT网关将数据转发给内网中的那台电脑，实现内网和公网的通讯.当连接关闭时，NAT网关会释放分配给这条连接的端口，以便以后的连接可以继续使用。动态端口映射其实也就是NAT网关的工作方式。静态端口映射:就是在NAT网关上开放一个固定的端口，然后设定此端口收到的数据要转发给内网哪个IP和端口，不管有没有连接，这个映射关系都会一直存在。就可以让公网主动访问内网的一个电脑。防火墙的NAT策略什么是NAT（网络地址转换）•网络地址转换(NAT,NetworkAddressTranslation)被广泛应用于各种类型Internet接入方式和备种类型的网络中。原因很简单，NAT不仅完美地解决了lP地址不足的问题，而且还能够有效地避免来自网络外部的攻击，隐藏并保护网络内部的计算机。•借助于NAT，私有(保留)地址的“内部”网络通过路由器发送数据包时，私有地址被转换成合法的IP地址，一个局域网只需使用少量IP地址(甚至是1个)即可实现私有地址网络内所有计算机与Internet的通信需求。•NAT将自动修改IP报文头中的源IP地址和目的IP地址，Ip地址校验则在NAT处理过程中自动完成。NAT实现方式•静态转换是指将内部网络的私有IP地址转换为公有IP地址，IP地址对是一对一的，是一成不变的，某个私有IP地址只转换为某个公有IP地址。借助于静态转换，可以实现外部网络对内部网络中某些特定设备(如服务器)的访问。•动态转换是指将内部网络的私有IP...
