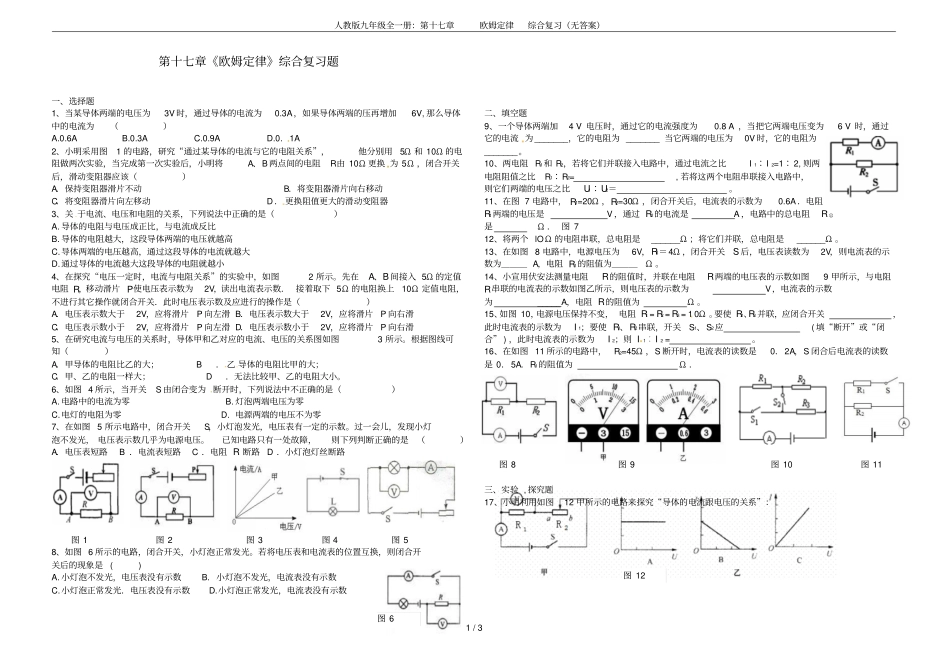

人教版九年级全一册：第十七章欧姆定律综合复习（无答案）1/3第十七章《欧姆定律》综合复习题一、选择题1、当某导体两端的电压为3V时，通过导体的电流为0.3A，如果导体两端的压再增加6V,那么导体中的电流为（）A.0.6AB.0.3AC.0.9AD.0.1A2、小明采用图1的电路，研究“通过某导体的电流与它的电阻关系”，他分别用5Ω和10Ω的电阻做两次实验，当完成第一次实验后，小明将A、B两点间的电阻R由10Ω更换为5Ω，闭合开关后，滑动变阻器应该（）A．保持变阻器滑片不动B．将变阻器滑片向右移动C．将变阻器滑片向左移动D．更换阻值更大的滑动变阻器3、关于电流、电压和电阻的关系，下列说法中正确的是（）A.导体的电阻与电压成正比，与电流成反比B.导体的电阻越大，这段导体两端的电压就越高C.导体两端的电压越高，通过这段导体的电流就越大D.通过导体的电流越大这段导体的电阻就越小4、在探究“电压一定时，电流与电阻关系”的实验中，如图2所示。先在A、B间接入5Ω的定值电阻R，移动滑片P使电压表示数为2V，读出电流表示数．接着取下5Ω的电阻换上10Ω定值电阻，不进行其它操作就闭合开关．此时电压表示数及应进行的操作是（）A．电压表示数大于2V，应将滑片P向左滑B．电压表示数大于2V，应将滑片P向右滑C．电压表示数小于2V，应将滑片P向左滑D．电压表示数小于2V，应将滑片P向右滑5、在研究电流与电压的关系时，导体甲和乙对应的电流、电压的关系图如图3所示。根据图线可知（）A．甲导体的电阻比乙的大；B．乙导体的电阻比甲的大；C．甲、乙的电阻一样大；D．无法比较甲、乙的电阻大小。6、如图4所示，当开关S由闭合变为断开时，下列说法中不正确的是（）A.电路中的电流为零B.灯泡两端电压为零C.电灯的电阻为零D.电源两端的电压不为零7、在如图5所示电路中，闭合开关S，小灯泡发光，电压表有一定的示数。过一会儿，发现小灯泡不发光，电压表示数几乎为电源电压。已知电路只有一处故障，则下列判断正确的是（）A．电压表短路B．电流表短路C．电阻R断路D．小灯泡灯丝断路图1图2图3图4图58、如图6所示的电路，闭合开关，小灯泡正常发光。若将电压表和电流表的位置互换，则闭合开关后的现象是()A.小灯泡不发光，电压表没有示数B.小灯泡不发光，电流表没有示数C.小灯泡正常发光．电压表没有示数D.小灯泡正常发光，电流表没有示数二、填空题9、一个导体两端加4V电压时，通过它的电流强度为0.8A，当把它两端电压变为6V时，通过它的电流为_______，它的电阻为_______当它两端的电压为0V时，它的电阻为_______。10、两电阻R1和R2，若将它们并联接入电路中，通过电流之比I1∶I2=1∶2,则两电阻阻值之比R1∶R2=,若将这两个电阻串联接入电路中，则它们两端的电压之比U1∶U2＝。11、在图7电路中，R1=20Ω，R2=30Ω，闭合开关后，电流表的示数为0.6A．电阻R1两端的电压是V，通过R2的电流是A，电路中的总电阻R总是Ω．图712、将两个lOΩ的电阻串联，总电阻是______Ω；将它们并联，总电阻是______Ω。13、在如图8电路中，电源电压为6V，R2＝4Ω，闭合开关S后，电压表读数为2V，则电流表的示数为＿＿＿A，电阻R1的阻值为＿＿＿Ω。14、小宣用伏安法测量电阻R的阻值时，并联在电阻R两端的电压表的示数如图9甲所示，与电阻R串联的电流表的示数如图乙所示，则电压表的示数为V，电流表的示数为_____A，电阻R的阻值为Ω。15、如图10，电源电压保持不变，电阻R1=R2=R3=10Ω。要使R2、R3并联，应闭合开关，此时电流表的示数为I1；要使R1、R2串联，开关S1、S2应(填“断开”或“闭合”)，此时电流表的示数为I2；则I1︰I2=。16、在如图11所示的电路中，R2=45Ω，S断开时，电流表的读数是0．2A，S闭合后电流表的读数是0．5A．R1的阻值为Ω．图8图9图10图11三、实验,探究题17、小明利用如图12甲所示的电路来探究“导体的电流跟电压的关系”：图6图12人教版九年级全一册：第十七章欧姆定律综合复习（无答案）2/3（1）需要个定值电阻．（2）实验中获取的数据如下表：第一次第二次第三次第四次第五次U/V0.81.21.82.02.2I/A0.160.240.360.400.44利用此数据画出的导体的电流跟电压的关系图线，与图乙中的最接近．（3）请根据...
