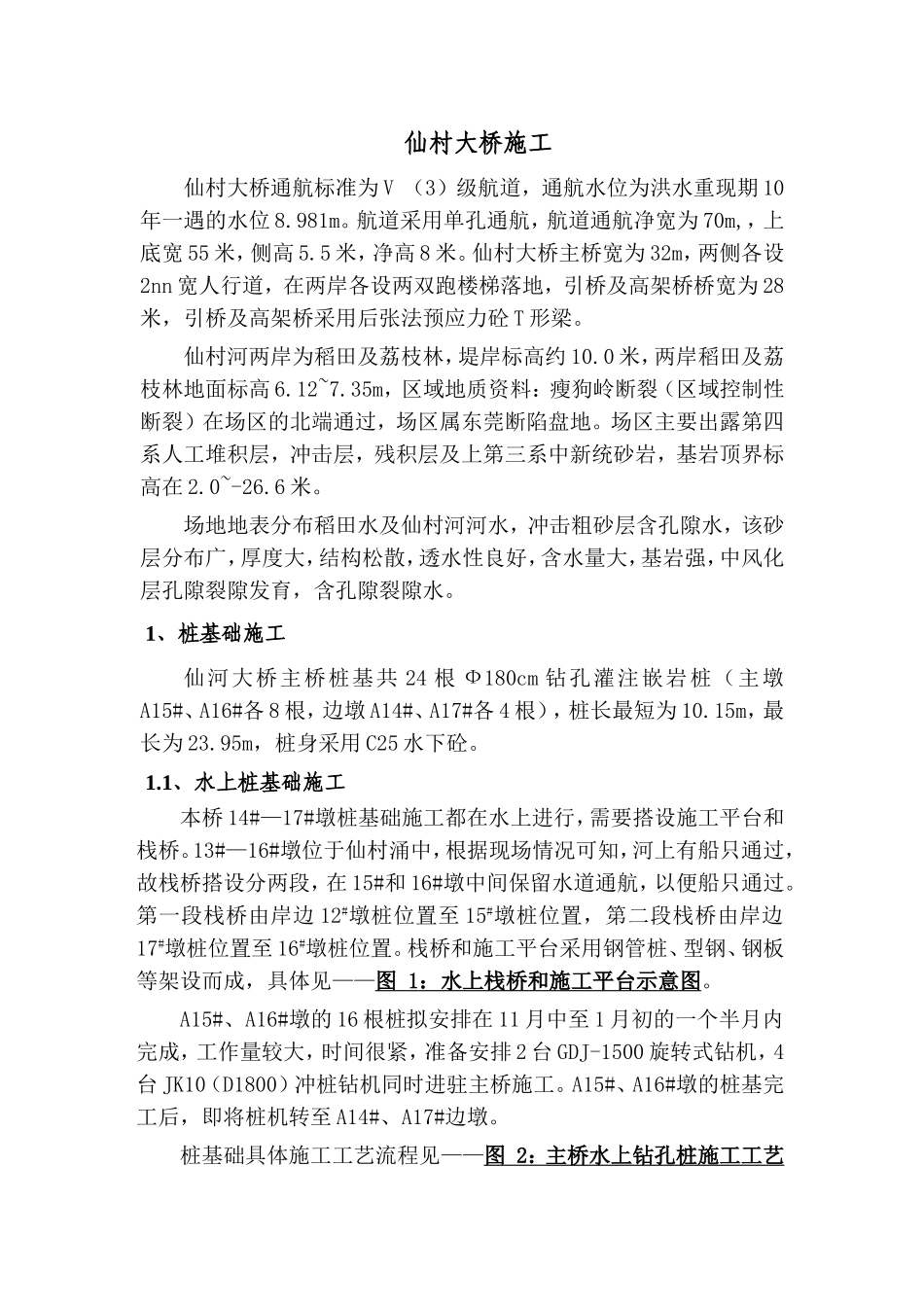

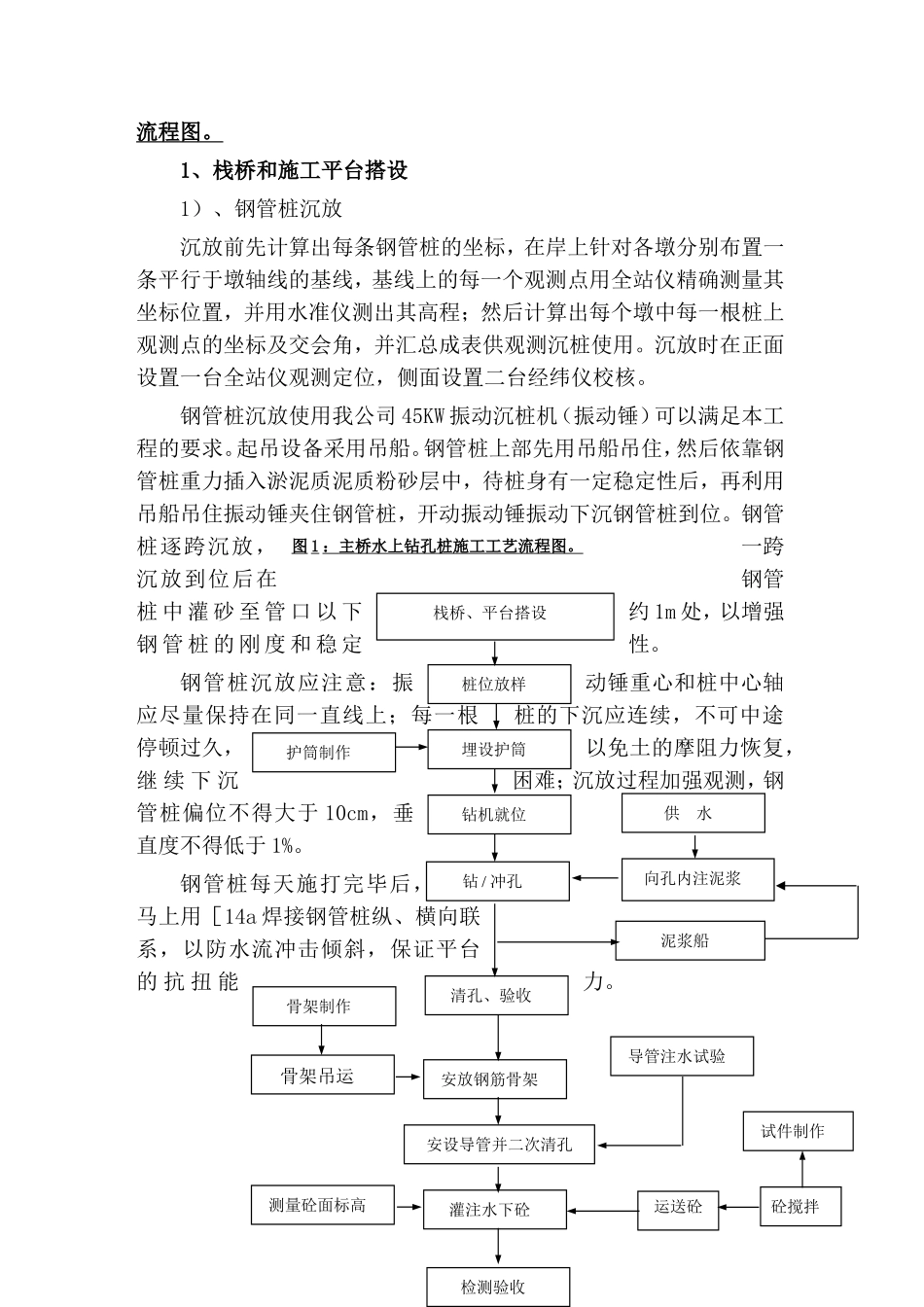

仙村大桥施工仙村大桥通航标准为V（3）级航道，通航水位为洪水重现期10年一遇的水位8.981m。航道采用单孔通航，航道通航净宽为70m,，上底宽55米，侧高5.5米，净高8米。仙村大桥主桥宽为32m，两侧各设2nn宽人行道，在两岸各设两双跑楼梯落地，引桥及高架桥桥宽为28米，引桥及高架桥采用后张法预应力砼T形梁。仙村河两岸为稻田及荔枝林，堤岸标高约10.0米，两岸稻田及荔枝林地面标高6.12~7.35m，区域地质资料：瘦狗岭断裂（区域控制性断裂）在场区的北端通过，场区属东莞断陷盘地。场区主要出露第四系人工堆积层，冲击层，残积层及上第三系中新统砂岩，基岩顶界标高在2.0~-26.6米。场地地表分布稻田水及仙村河河水，冲击粗砂层含孔隙水，该砂层分布广，厚度大，结构松散，透水性良好，含水量大，基岩强，中风化层孔隙裂隙发育，含孔隙裂隙水。1、桩基础施工仙河大桥主桥桩基共24根Ф180cm钻孔灌注嵌岩桩（主墩A15#、A16#各8根，边墩A14#、A17#各4根），桩长最短为10.15m，最长为23.95m，桩身采用C25水下砼。1.1、水上桩基础施工本桥14#—17#墩桩基础施工都在水上进行，需要搭设施工平台和栈桥。13#—16#墩位于仙村涌中，根据现场情况可知，河上有船只通过，故栈桥搭设分两段，在15#和16#墩中间保留水道通航，以便船只通过。第一段栈桥由岸边12#墩桩位置至15#墩桩位置，第二段栈桥由岸边17#墩桩位置至16#墩桩位置。栈桥和施工平台采用钢管桩、型钢、钢板等架设而成，具体见——图1：水上栈桥和施工平台示意图。A15#、A16#墩的16根桩拟安排在11月中至1月初的一个半月内完成，工作量较大，时间很紧，准备安排2台GDJ-1500旋转式钻机，4台JK10（D1800）冲桩钻机同时进驻主桥施工。A15#、A16#墩的桩基完工后，即将桩机转至A14#、A17#边墩。桩基础具体施工工艺流程见——图2：主桥水上钻孔桩施工工艺流程图。1、栈桥和施工平台搭设1）、钢管桩沉放沉放前先计算出每条钢管桩的坐标，在岸上针对各墩分别布置一条平行于墩轴线的基线，基线上的每一个观测点用全站仪精确测量其坐标位置，并用水准仪测出其高程；然后计算出每个墩中每一根桩上观测点的坐标及交会角，并汇总成表供观测沉桩使用。沉放时在正面设置一台全站仪观测定位，侧面设置二台经纬仪校核。钢管桩沉放使用我公司45KW振动沉桩机（振动锤）可以满足本工程的要求。起吊设备采用吊船。钢管桩上部先用吊船吊住，然后依靠钢管桩重力插入淤泥质泥质粉砂层中，待桩身有一定稳定性后，再利用吊船吊住振动锤夹住钢管桩，开动振动锤振动下沉钢管桩到位。钢管桩逐跨沉放，一跨沉放到位后在钢管桩中灌砂至管口以下约1m处，以增强钢管桩的刚度和稳定性。钢管桩沉放应注意：振动锤重心和桩中心轴应尽量保持在同一直线上；每一根桩的下沉应连续，不可中途停顿过久，以免土的摩阻力恢复，继续下沉困难；沉放过程加强观测，钢管桩偏位不得大于10cm，垂直度不得低于1%。钢管桩每天施打完毕后，马上用［14a焊接钢管桩纵、横向联系，以防水流冲击倾斜，保证平台的抗扭能力。栈桥、平台搭设桩位放样埋设护筒护筒制作钻机就位钻/冲孔骨架制作骨架吊运导管注水试验测量砼面标高供水向孔内注泥浆泥浆船清孔、验收安放钢筋骨架安设导管并二次清孔灌注水下砼检测验收运送砼试件制作砼搅拌图1：主桥水上钻孔桩施工工艺流程图。2）、栈桥和施工平台搭设一跨钢管桩沉放完毕后，采用型钢和钢板焊接铺设栈桥，吊船配合，该跨栈桥完成后再进行下一跨的施工。平台的搭设也一样。施工平台采用ф600×δ10mm钢管桩作为平台竖向受力杆件，钢管桩上架设I45a作为平台的承重横梁，I36a作荷载分配梁，铺以［10和木板或钢板形成桩基工作平台。钢管桩按每根摆放一台冲机来验算其单桩承载力，其长度要综合考虑桩位处水深、洪水冲刷及平台钢管桩和桩钢护筒阻水引起局部冲刷的影响，其桩底标高进入覆盖层8.0m。其施工步骤为：各钢管桩在顺水流向适当位置开口，割平钢管桩头―→安装已拼接好的工字钢横梁，与钢管桩（开口）壁点焊―→浇筑各钢管桩桩头C20砼，使工字钢横梁嵌固在桩头中―→安装工字钢分配纵梁，并与横梁焊接（设加劲板）―→相邻分配梁用槽钢焊接使各纵梁形成“井...
