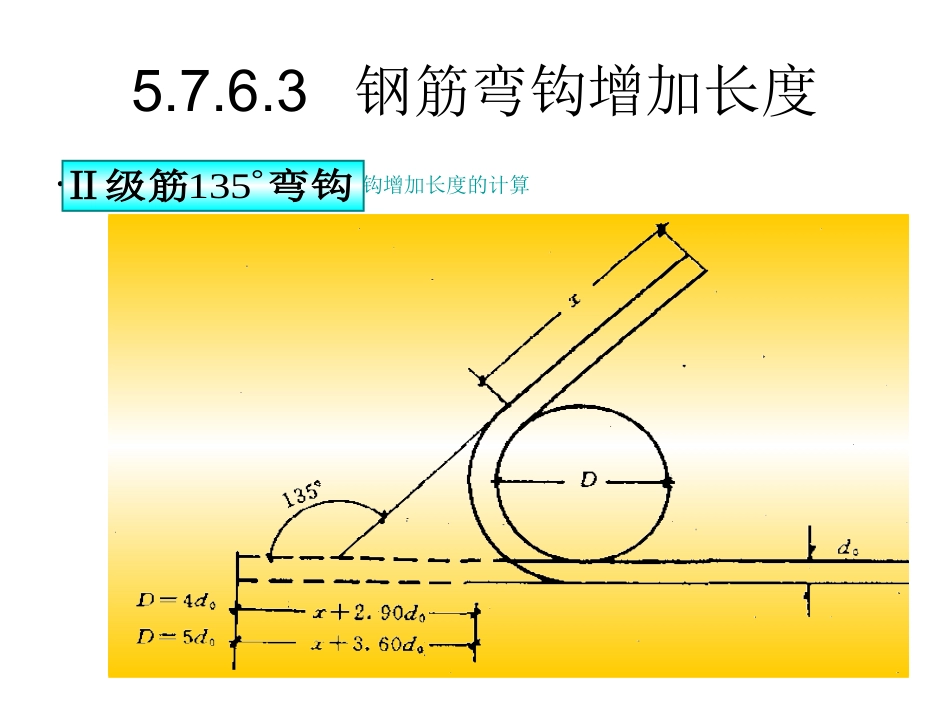

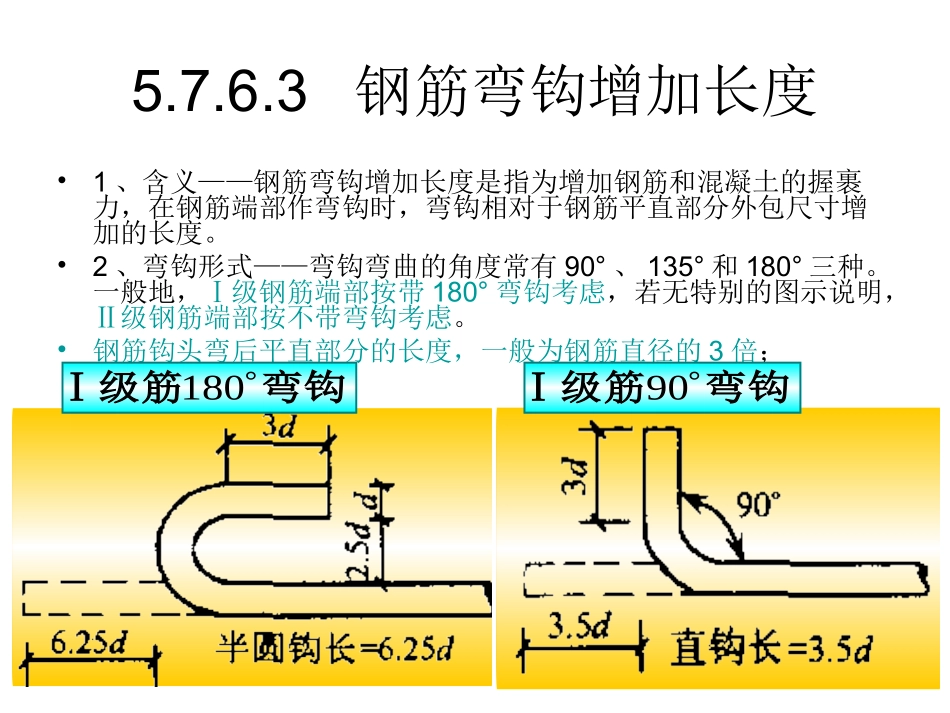

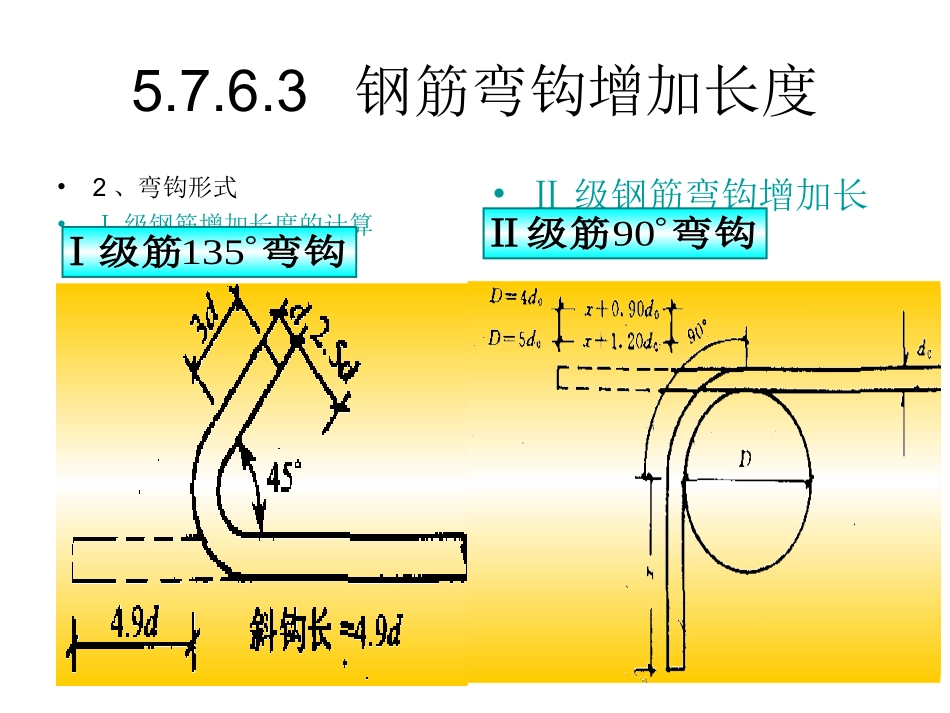

5.7.6.3钢筋弯钩增加长度•1、含义——钢筋弯钩增加长度是指为增加钢筋和混凝土的握裹力，在钢筋端部作弯钩时，弯钩相对于钢筋平直部分外包尺寸增加的长度。•2、弯钩形式——弯钩弯曲的角度常有90°、135°和180°三种。一般地，Ⅰ级钢筋端部按带180°弯钩考虑，若无特别的图示说明，Ⅱ级钢筋端部按不带弯钩考虑。•钢筋钩头弯后平直部分的长度，一般为钢筋直径的3倍；弯钩Ⅰ级筋180弯钩Ⅰ级筋905.7.6.3钢筋弯钩增加长度•2、弯钩形式•Ⅰ级钢筋增加长度的计算•Ⅱ级钢筋弯钩增加长度的计算弯钩Ⅰ级筋135弯钩Ⅱ级筋905.7.6.3钢筋弯钩增加长度•2、弯钩形式——Ⅱ级钢筋弯钩增加长度的计算弯钩Ⅱ级筋1355.7.6.3钢筋弯钩增加长度•3、一般受力筋弯钩增加长度计算表•根据以上图形中的结论，可整理成如下表格：一个Ⅰ（Ⅱ）级钢筋弯钩增加长度（钢筋直径d）钢筋类别弯钩增加长度180°135°90°Ⅰ级钢筋6.25d4.90d3.50dⅡ级钢筋无x+2.90dx+0.93d备注x为平直段长度，按设计要求取定。5.7.6.3钢筋弯钩增加长度•4、箍筋弯钩增加长度计算•箍筋弯钩形式——结构抗震时，一般为135°/135°或90°/135°；结构非抗震时为：90°/90°或90°/180°•箍筋弯钩平直部分的长度非抗震结构为箍筋直径的5倍；有抗震要求的结构为箍筋直径的10倍，且不小于75mm。5.7.6.3钢筋弯钩增加长度•4、箍筋弯钩增加长度计算•箍筋弯钩增加长度5.7.6.3钢筋弯钩增加长度•4、箍筋弯钩增加长度计算•箍筋弯钩增加长度计算表——根据以上图形中的结论，可整理成如下表格：一个箍筋弯钩增加长度表（Ⅰ级钢筋，直径d）结构有抗震要求结构无抗震要求180°弯钩135°弯钩90°弯钩180°弯钩135°弯钩90°弯钩13.25d11.90d10.50d8.25d6.90d5.50d•注：由于一般结构均抗震，箍筋弯钩形式多为135°/135°即为箍筋弯钩的一般默认形式5.7.6.4弯起钢筋的弯曲增加长度•弯起钢筋弯曲部分的增加长度是指钢筋弯曲部分斜边长度与水平长度的差值，即S－L。•对于弯起钢筋，常用用构件图示尺寸减去两端保护层后，再加上弯曲部分的增加长度，就可计快速简便地算出弯起钢筋的下料长度。5.7.6.4弯起钢筋的弯曲增加长度•弯起钢筋弯曲部分的增加长度可按下表进行：弯起钢筋弯起部分增加长度表弯起角度30°45°60°斜长S2h1.414h1.155h水平长L1.732hh0.577h增加长度S－L0.268h0.414h0.578h说明板用梁高H＜0.8m时梁高H≥0.8m时备注表中的h为板厚或梁高减去板或梁两端保护层后的高度5.7.6.5量度差•1、量度差的概念•钢筋弯曲时，弯曲部分外缘长度伸长，内侧缩短，而中心线长度保持不变。在设计图上及实际施工中，钢筋的长度均指外包长度，因而在弯曲部分存在按图上钢筋尺寸算出的下料长度将大于实际的钢筋中心线长度的问题•为了解决这一矛盾，可将钢筋弯曲部分的外包长度与钢筋中心线的弧长相减，所得的数值称为钢筋的量度差，亦称为钢筋的弯曲调整值。•在钢筋下料长度计算中，可先按钢筋的外包尺寸计算，再减去量度差，即可还原为钢筋的中心线长度。5.7.6.5量度差•2、钢筋量度差的计算——Ⅰ级钢筋90°量度差示例•3、钢筋量度差计算可整理成如下表格：1.75d2.75d4.5dddd2d2d)d1＝－＝心线长量度差＝外包尺寸－中＝）（中心线长＝＝外包尺寸＝75.25.025.15.425.(钢筋量度差表（钢筋直径d）钢筋类别30°45°60°90°Ⅰ级钢筋0.30d0.54d0.90d1.75dⅡ级钢筋2.07d
