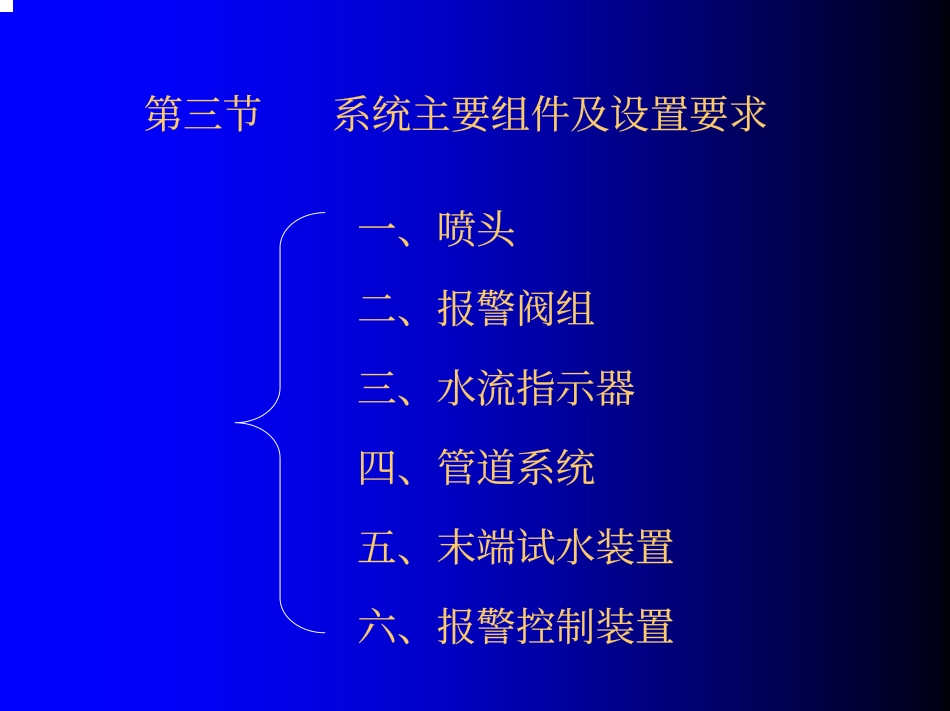

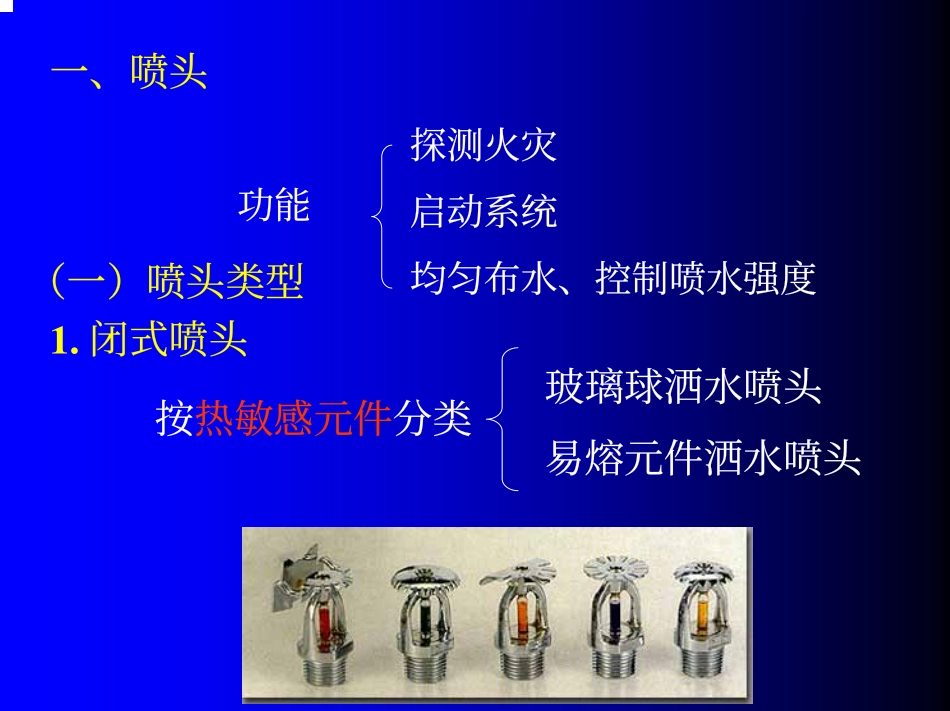

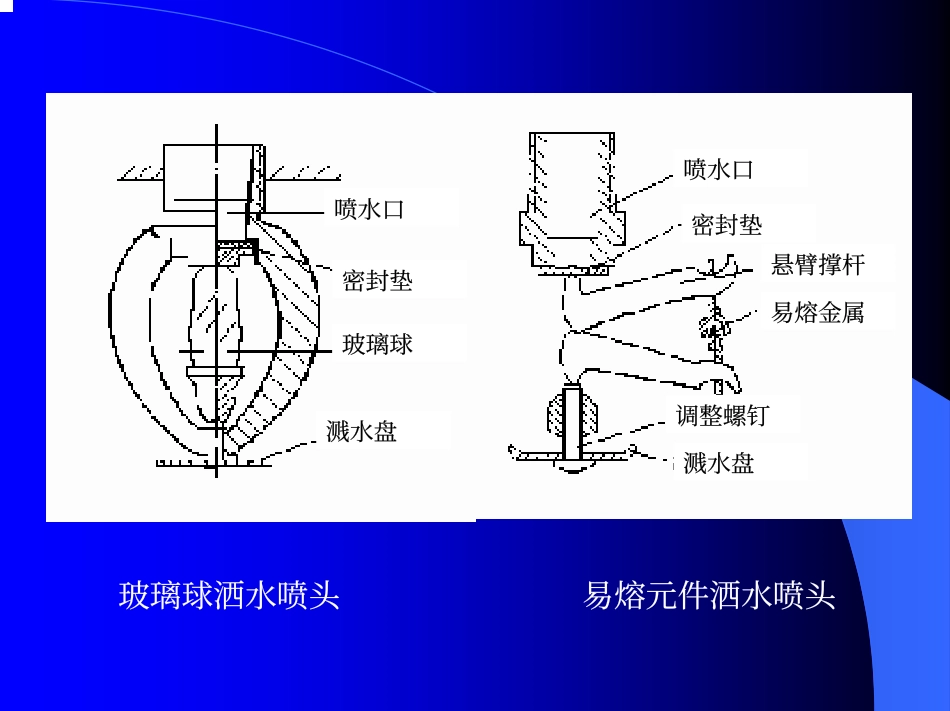

第三节系统主要组件及设置要求一、喷头二、报警阀组四、管道系统六、报警控制装置五、末端试水装置三、水流指示器一、喷头(一)喷头类型按热敏感元件分类探测火灾启动系统均匀布水、控制喷水强度功能1.闭式喷头玻璃球洒水喷头易熔元件洒水喷头易熔元件洒水喷头喷水口密封垫悬臂撑杆易熔金属调整螺钉溅水盘玻璃球洒水喷头喷水口密封垫玻璃球溅水盘喷头的破裂过程FLASH动画按溅水盘形式和安装方式分类直立型喷头下垂型喷头边墙型喷头普通型喷头吊顶型喷头干式下垂型喷头立式水平式平齐式隐蔽式半隐蔽(1)直立型喷头�溅水盘朝上�喷出来的水流成抛物曲面状�水量的60%~80%向下方喷洒,其余的喷向吊顶�水量分布较均匀,火灾区的用水分配合理,灭火效率较高�适用于安装在管路下面经常存在移动物体的场所和灰尘或其他飞扬物较多的场所;(飞扬物覆盖玻璃球)直立型洒水喷头(2)下垂型喷头下垂型洒水喷头�溅水盘呈平板状�安装时溅水盘向下,喷头悬吊在供水支管上�洒水形状为抛物状,将全部水量洒向地面,具有较高的灭火效率。�该种喷头适用于安装在各种保护场所,应用较为普遍(3)边墙型喷头�靠墙壁安装,喷出的水呈半抛物状�将85%的水量喷向喷头的前方,其余的喷向后面的墙上�边墙型洒水喷头又分立式和水平式两种。�适合安装在受空间限制、布置管路困难的场所和通道状的建筑部位立式边墙型洒水喷头水平式边墙型洒水喷头边墙型洒水喷头(4)吊顶型喷头�安装于隐蔽在吊顶内的供水支管上,只有热敏感元件部分暴露在吊顶外面�根据不同的安装形式,吊顶型洒水喷头分为隐蔽型、半隐蔽型和平齐型三种。�是一种装饰型喷头,适用于建筑美观要求较高的场所如旅馆、客厅、办公室等吊顶装饰罩喷头吊顶型喷头(5)普通型喷头�溅水盘呈倒伞型。�喷出的水流呈球状,水量的40%~60%向地面喷洒,其余部分水喷向顶棚。�该喷头既可直立安装,也可下垂安装。�该喷头具有保护吊顶的功能(6)干式下垂型喷头�这种喷头用于干式喷水灭火系统或其他充气的喷水灭火系统。�它与上述几种喷头不同的是增加了一段辅助管,管内有活塞套筒和钢球�喷头未动作时钢球将辅助管封闭,可避免没有动作的喷头内积水。�当喷头动作时,套筒向下移动,钢球由喷口喷出,水就喷出来了。干式下垂型喷头按特殊用途和结构分类标准喷头(K=80)自动启闭洒水喷头快速响应喷头(Fastresponsesprinkler)响应时间指数RTI≤50(m·s)0.5快速响应早期抑制喷头(Earlysuppressionfastresponsesprinkler,ESFR),RTI≤28±8(m·s)0.5,用于保护高堆垛与高架仓库的大流量特种撒水喷头。大水滴洒水喷头扩大覆盖面积洒水喷头气水喷头响应时间指数RTIµhAmCRTI=�RTI值越大,喷头响应越慢。反之,RTI值越小,喷头响应越迅速,喷头越灵敏。�例如,有的喷头RTI这值200(m·s)0.5,在测试中实际动作时间为63秒;有的喷头RTI这值36(m·s)0.5,在测试中实际动作时间为11.4秒。((77)自动启闭洒水喷头)自动启闭洒水喷头�发生火灾时能自动开启喷水,而在火灾扑灭后能自动关闭�具有用水量少、水渍损失小的优点�它是通过感温元件的状态变化实现控制喷水口自动启闭。自动启闭洒水喷头((88)快速反应洒水喷头)快速反应洒水喷头�通过减少热敏感元件的质量或增大热敏感元件的吸热表面积,使热敏感元件的吸热速度加快,从而缩短了喷头的启动时间。�它对温度的感应速度比普通喷头快5~10倍�具有洒水早、灭火快、耗水量少、水渍损失小等优点减少质量增大吸热表面积集热板减小壁厚快速反应洒水喷头快速反应洒水喷头与ESFR的区别?((99)大水滴洒水喷头)大水滴洒水喷头�具有复式溅水盘。�通过溅水盘使喷出的水形成具有一定比例的大、小水滴(水滴平均粒径为3mm),均匀喷向保护区�其中大水滴能有效地穿透火焰,直接接触着火物,降低着火物的表面温度。�在高架库房等火灾危险性较高的场所应用很能收到良好的效果((1010)扩大覆盖面洒水喷头)扩大覆盖面洒水喷头�喷水保护面积可达30~36m2,�更适应于各种大小不同的房间选用,便于系统喷头的布置,�对降低系统造价有一定的意义((1111)气水喷头)气水喷头�气水喷头将...
