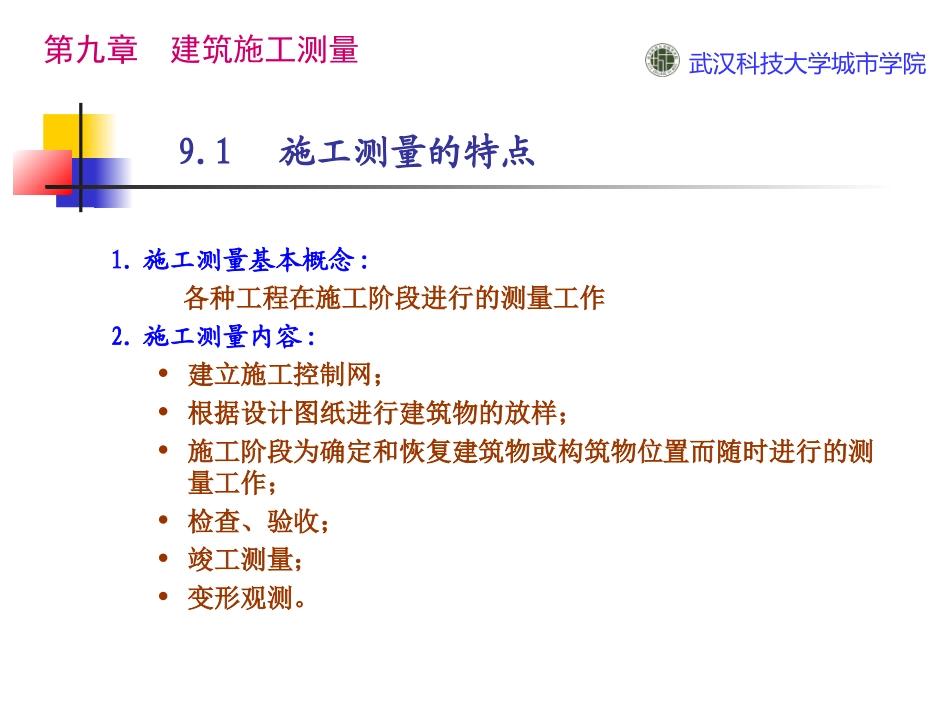

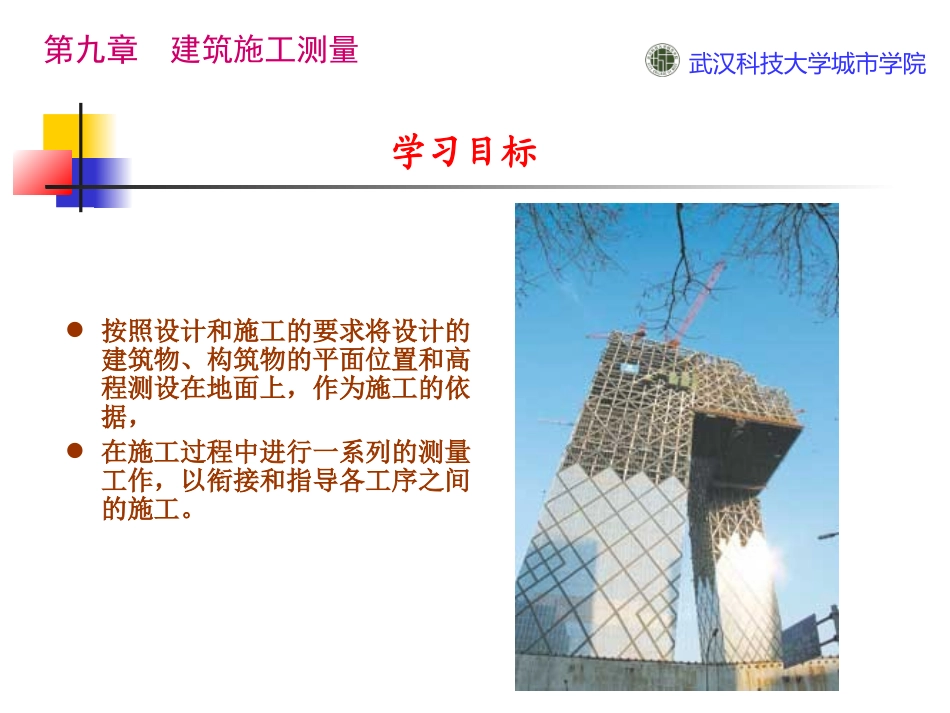

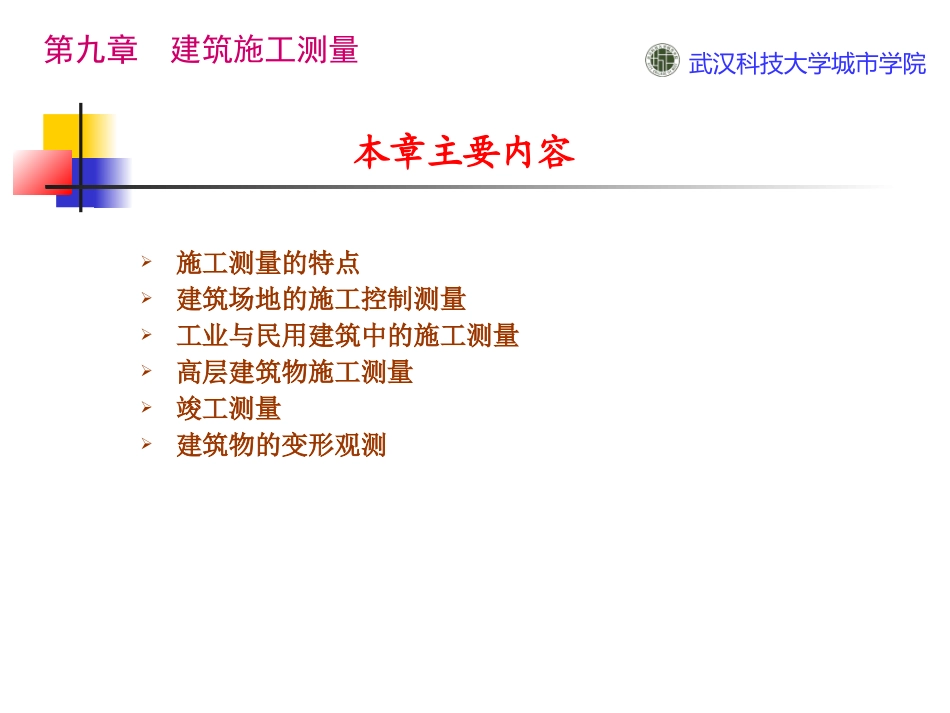

按照设计和施工的要求将设计的建筑物、构筑物的平面位置和高程测设在地面上，作为施工的依据，在施工过程中进行一系列的测量工作，以衔接和指导各工序之间的施工。学习目标武汉科技大学城市学院第九章建筑施工测量施工测量的特点建筑场地的施工控制测量工业与民用建筑中的施工测量高层建筑物施工测量竣工测量建筑物的变形观测本章主要内容武汉科技大学城市学院第九章建筑施工测量9.1施工测量的特点1.施工测量基本概念:各种工程在施工阶段进行的测量工作2.施工测量内容:建立施工控制网；根据设计图纸进行建筑物的放样；施工阶段为确定和恢复建筑物或构筑物位置而随时进行的测量工作；检查、验收；竣工测量；变形观测。第九章建筑施工测量武汉科技大学城市学院9.1施工测量的特点3.施工测量的特点：1)施工测量工作贯穿于工程建设、生产运营的始终。2)施工测量的内容、方法很多。3)施工测量的精度要求差异很大。4)施工测量作业的现场条件一般较差，因而施工测量要采取相应办法，经常检查和恢复点位，以确保工程质量。第九章建筑施工测量武汉科技大学城市学院9.2建筑场地的施工控制测量9.2.1建筑基线1.基本概念在面积不大又不十分复杂的建筑场地上，常布置一条或几条基线，作为施工测量的平面控制，称为建筑基线。2.建筑基线布置原则1）建筑基线的布置应根据建筑物的分布，场地的地形和原有控制点的状态而定。2）建筑基线应靠近主要建筑物并与其轴线平行，以便采用直角坐标法进行测设。3）为了便于检查建筑基线点有无变动，基线点数不应少于三个。第九章建筑施工测量武汉科技大学城市学院9.2建筑场地的施工控制测量3.建筑基线测设方法根据建筑物的设计坐标和附近已有的测量控制点，在图上选定建筑基线的位置，求算测设数据，并在地面上测设出来。4.常用建筑基线形式第九章建筑施工测量412312313242513一字型L字型T字型十字型武汉科技大学城市学院9.2建筑场地的施工控制测量9.2.2建筑方格网1.建筑方格网坐标系统在设计和施工部门，为了工作方便，常采用一种独立的坐标系统，成为施工坐标系或建筑坐标系。第九章建筑施工测量OXYAOYXBα武汉科技大学城市学院9.2建筑场地的施工控制测量2建筑方格网的布设建筑方格网的布置和主轴线的选择1)基线平行或垂直主要建筑物轴线；2)主点间相互通视，边长100M－200M；3)主点尽量靠近建筑物；4)基线测设精度应满足施工放样要求；5)基线点不少于3个。确定主点的施工坐标主点的施工坐标一般由设计单位给出。第九章建筑施工测量ººMAOBC武汉科技大学城市学院9.2建筑场地的施工控制测量求算主点的测量坐标第九章建筑施工测量OXABO´.PXPYPYOXOαAPBPcossinsincos00PPPPpPBAyyBAxx武汉科技大学城市学院9.2建筑场地的施工控制测量第九章建筑施工测量建筑方格网的测设：A、O、B为主点1)先将A、O、B三点的施工坐标换算成测量坐标。2)再根据A、O、B坐标反算出测设数据D1、D2、D3和β1β2β3。武汉科技大学城市学院9.2建筑场地的施工控制测量第九章建筑施工测量3)然后按极坐标法分别测设出A、O、B三点的概略位置，标注成C´、P´、D´并用混凝土桩把主点固定下来。4)主轴线调整：在P´点上安置经纬仪，精确测量β角值。5)各主点应沿AOB的垂线方向移动同一改正值δ。◦◦◦◦◦◦（AOBP´C´D´βγδδδδγμabμ武汉科技大学城市学院9.2建筑场地的施工控制测量9.2.3建筑场地的高程控制在建筑场地上，水准点的密度应尽可能满足安置一次仪器即可测设出所需点的高程。为了测设方便和减少误差，一般在厂房的内部或附近应专门设置±0.000水准点。第九章建筑施工测量武汉科技大学城市学院9.3工业与民用建筑中得施工测量9.3.1民用建筑施工中的测量工作主要内容：就是根据设计要求，在实地测设出建筑物的位置，指导配合施工，以确保工程质量。1.建筑物的定位就是将建筑物各轴线交点测设在地面上，然后再根据这些点进行细部放样。第九章建筑施工测量武汉科技大学城市学院9.3工业与民用建筑中的施工测量第九章建筑施工测量武汉科技大学城市学院9.3工业与民用建筑中得施工测量2.龙门板和轴线控制桩的设置施工时...
