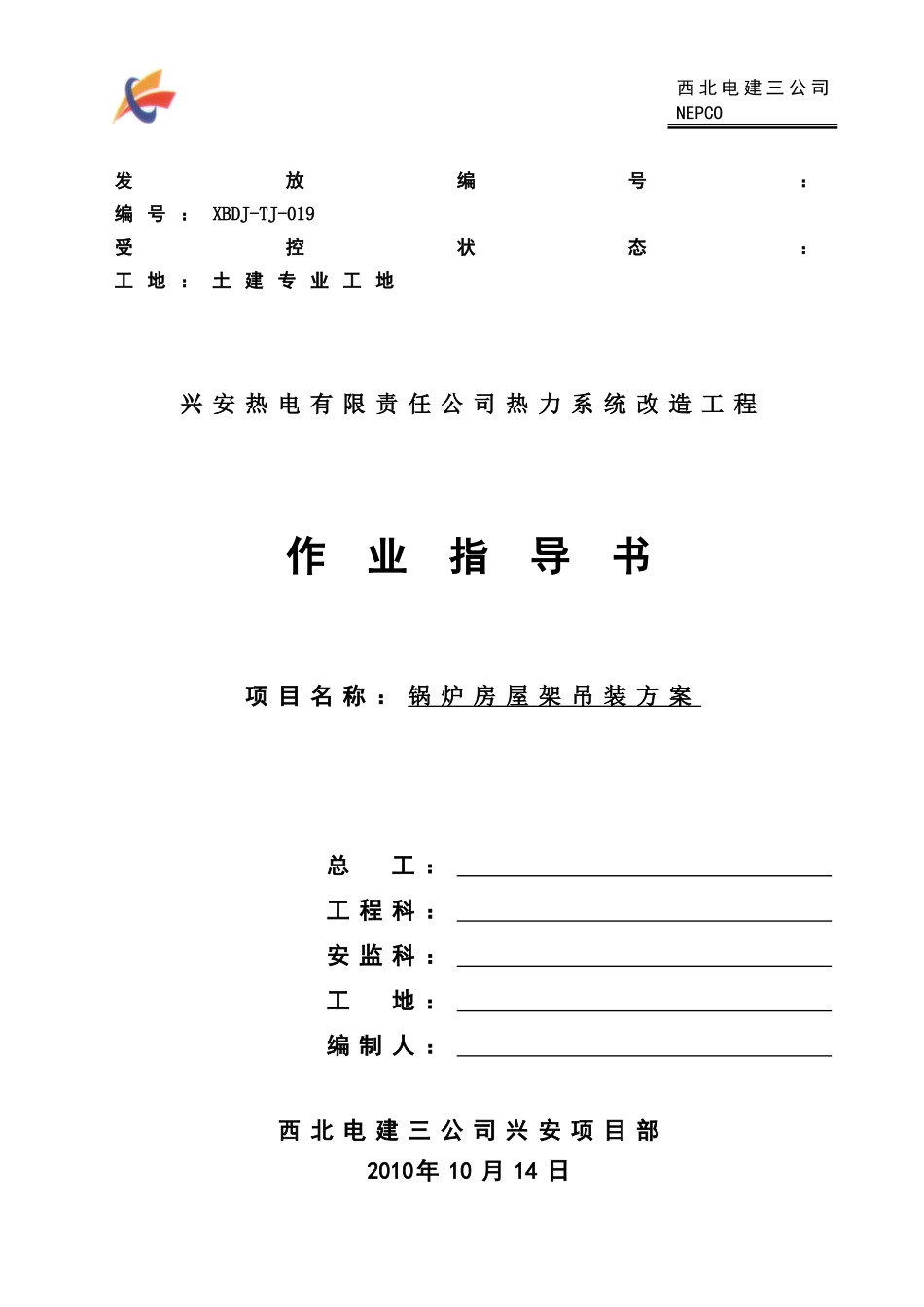

西北电建三公司NEPCO发放编号：编号：XBDJ-TJ-019受控状态：工地：土建专业工地兴安热电有限责任公司热力系统改造工程作业指导书项目名称：锅炉房屋架吊装方案总工：工程科：安监科：工地：编制人：西北电建三公司兴安项目部2010年10月14日兴安热电有限责任公司热力系统改造工程西北电建三公司NEPCO1、工程概况兴安热电有限责任公司热力系统改造工程锅炉房钢屋架，跨度为33米，高3.64米，共计5榀，安装高度为４６.９m，炉前炉后方向布置，生根于D1排及F排框架柱上。2、编制依据兴安热电热力改造工程锅炉房屋面结构施工图《电力建设施工质量验收及评定规程》（DL/T5210.1-2005）《电力建设施工及验收技术规范》（建筑工程篇）SDJ69-87《电力建设安全工作规程》（火力发电厂部分）《钢结构工程施工质量验收规范》GB50205-2001《建筑钢结构焊接技术》JGJ81-2002《火电施工质量检验及评定标准》焊接篇（1996年版）《建筑工程施工质量验收统一标准》GB50300-2001３、施工准备３.1技术准备３.1.1各岗位管理人员认真学习相关规范和图纸。３.1.2技术部编制钢钢屋架吊装方案。３.1.3技术员对作业人员进行施工前技术、质量、安全交底。３.２机具及材料准备3.2.1作业人员配置及资格序号作业人员工种数量资格要求职责第1页共13页兴安热电有限责任公司热力系统改造工程西北电建三公司NEPCO1焊工２具备特殊工种操作资格证书焊接2铆工2放样，下料3普工５协作4起重工３具备特殊工种操作资格证书指挥起重作业5电工1具备特殊工种操作资格证书负责现场临电管理3.2.2作业机具序号名称规格单位数量１倒链2T台2２电焊机ZX5-400S台２３水平仪台1４钢尺50m把1５磨光机台4６千斤顶5t台1７平臂塔吊12t台１８拦风绳m403.3工序交接3.3.1、所有钢屋架已经组合完成，且经过监理单位验收合格。3.3.2、屋架除锈防腐完。3.3.3、锅炉房框架柱柱头预埋铁件已经清理完成，直埋螺栓已经校整。3.4施工准备3.4.1锅炉房框架柱各轴线已经复核合格。3.4.2屋架安装安全通道已经搭设完成。3.4.3屋架安装作业面安全措施已经布置完成，且经过安全、技术部门验收。3.4.4作业面上的电焊机、电源线、气割等工具已经第2页共13页兴安热电有限责任公司热力系统改造工程西北电建三公司NEPCO布置到位。3.4.5所有参加屋架吊装及屋面钢结构安装人员已经经过安全教育和技术交底。4.屋架及屋面钢结构安装技术措施4.1吊装机械的选择组合件总重为7532kg，吊装时按8000kg考虑，共5件。吊车选择：采用TC7030A塔式起重机，主壁高度69米，主壁长45米，3米～25.1米幅度额定起重量12T,28米幅度额定起重量为10.58T。4.2钢屋架吊装工艺流程4.3钢屋架吊装平面布置图第3页共13页兴安热电有限责任公司热力系统改造工程西北电建三公司NEPCO屋架吊装平面图4.4钢屋架检查对加工好的钢屋架按验收规范要求复检，并对支撑钢屋架的柱顶标高及轴线复检，调整符合要求后，方可进行钢屋架吊装。基础复核及构件质量检测钢屋架拼装钢屋架绑扎及扶直钢屋架吊升及临时就位钢屋架安装质量复测及固定4.5钢屋架的拼装第4页共13页兴安热电有限责任公司热力系统改造工程西北电建三公司NEPCO用H型钢搭设现场拼装平台，拼装平台要平整，钢屋架拼装时受力后不产生大的变形，拼装机械选用现场现有25t汽车吊。4.7吊装方案4.7.1钢屋架组合尺寸及吊装图如下所示：第5页共13页兴安热电有限责任公司热力系统改造工程西北电建三公司NEPCO4.7.2吊装方法屋架就位标高为46900mm，山墙挡风墙标高51370mm。则最大起吊高度为51370+10645=62015mm，考虑到吊钩限位及吊钩自身长度，则吊车起升高度应不低于64000mm。吊装时由炉后向炉前回转，然后经过变幅等动作吊装就位。4.7.3相关计算已知屋架单片最大起重量为8000kg，1/9轴屋架就位点距塔吊中心距离（工作幅度）为28米，额定起重量10.58T,最大负荷8T，最大负荷率75.6﹪。（各组合件就位幅度见上图）。已知屋架重8T，吊装时选用一对钢丝绳4股受力，则每股受力为2T,考虑到吊装时钢丝绳夹角，则钢丝绳安全系数取8倍计算；设钢丝绳直径为X，则50X²÷8=2000；X≈17.88mm，则所选钢丝绳直径为φ19.5mm，长度17米，数量两根，5T卸扣4个。麻绳2根。4.8钢...
