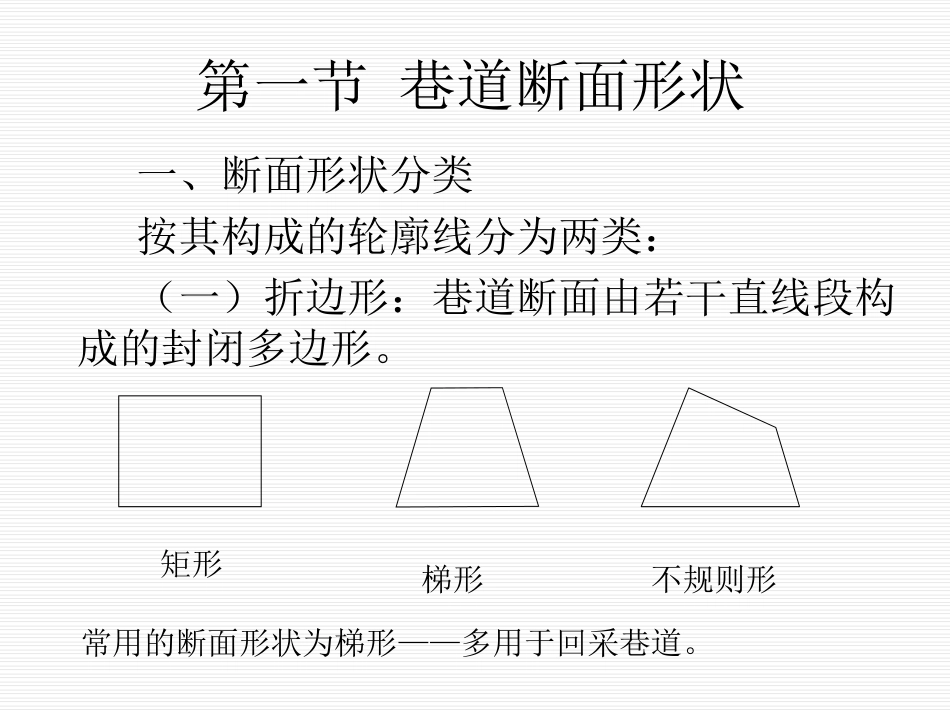

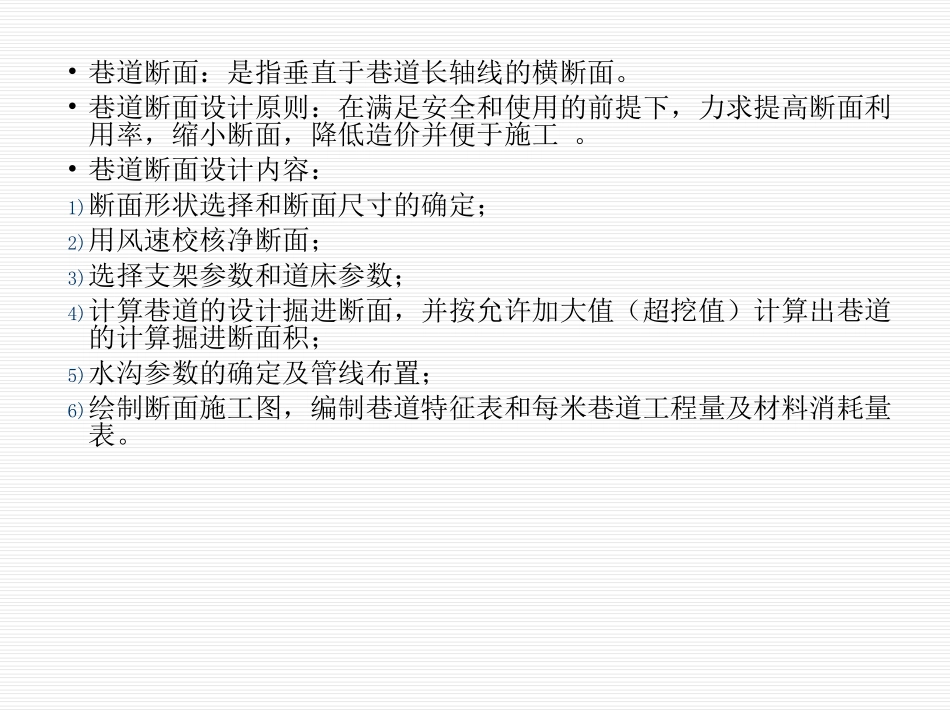

第三章巷道断面设计•巷道断面：是指垂直于巷道长轴线的横断面。•巷道断面设计原则：在满足安全和使用的前提下，力求提高断面利用率，缩小断面，降低造价并便于施工。•巷道断面设计内容：1)断面形状选择和断面尺寸的确定；2)用风速校核净断面；3)选择支架参数和道床参数；4)计算巷道的设计掘进断面，并按允许加大值（超挖值）计算出巷道的计算掘进断面积；5)水沟参数的确定及管线布置；6)绘制断面施工图，编制巷道特征表和每米巷道工程量及材料消耗量表。第一节巷道断面形状一、断面形状分类按其构成的轮廓线分为两类：（一）折边形：巷道断面由若干直线段构成的封闭多边形。矩形梯形不规则形常用的断面形状为梯形——多用于回采巷道。（二）曲边形：断面为曲线或曲线与直线段构成的封闭多边形。其中，拱形常用于大巷、石门，顶底拱用于底压大的巷道，椭圆拱、圆形用于侧压和底压比较大的巷道，圆形常用于立井。二、断面形状选择巷道断面形状的选择应考虑以下因素：1）巷道穿过岩层的性质，矿压的大小和方向；2）巷道的用途及服务年限；3）支架材料及支护方式；4）掘进方法和所用设备。由于巷道穿过岩层的坚固性与稳定程度的差异，不同用途、不同服务年限的巷道，应选用不同的支护支护和支护材料，据此，巷道断面形状就基本确定了。第二节巷道断面尺寸对断面尺寸的要求：（1）运输巷道①保证运输设备畅通；②满足《煤矿安全规程》规定的行人和通风要求；③各种管线布置合理。（2）通风巷道：主要满足通风和行人要求。断面尺寸确定依据：①运输设备轮廓尺寸；②轨道数量、规格；③支架尺寸、管线尺寸、行人要求；④通风要求及安全间隙要求。为了简化断面设计，提高效率和质量，设计部门根据标准化运输设备、巷道用途及岩石坚固性系数f，编制了《600轨距和900轨距巷道断面施工图标准设计》，可供参考。巷道断面设计，最主要的尺寸是巷道净宽度B、梯形巷道净高度、拱形巷道拱高h、壁高h3、支架参数和道床参数。一、巷道净宽度的确定1.净宽度介定（1）直墙和矩形巷道净宽度是指巷道两侧内壁或锚杆露出长度终端之间的水平距离。（2）梯形巷道净宽度①有运输设备时，指运输设备顶面的巷道宽度；②当巷道内不设置也不通行运输设备时，则净宽度是指其净高1/2处的水平距离。2.巷道净宽度确定依据①有运输设备时,取决于宽度运输设备宽度(表5—1)、人行道宽度和相应的安全间隙，②无运输设备的巷道可根据通风及行人需要确定。巷道内人行道的宽度和相应的安全间隙，《煤矿安全规程》有明确规定，设计时应按表5—2的规定选用。在运输巷道的—侧，从巷道道碴面起1.6m的高度内，必须留有宽0.8m(综合机械化采煤矿井为1m)以上的人行道，但巷道高度在1.6m至1.8m间，不得架设管、线、电缆。另一侧的宽度：巷道采用混凝土、金属或木支架，不得小于0.3m；巷道采用砖、石或混凝土砌碹时不得小于0.25m；巷道安设运输机时，运输机距支护砌墙之间最突出部分的距离不得小于0.4m。人车停车地点，在巷道一侧，从巷道道碴面起1.6m的高度内，必须留有宽1.0m的人行道，但巷道高度在1.6m至1.8m之间，也不得架设管线和电缆。在双轨运输巷道中(包括弯道)，两条轨道中心线之间的距离，必须使两列车对开时列车最突出部分之间的距离不得小于0.2m。在双轨运输巷道中，在采区装载点，两列列车车体的最突出部分之间的距离，不得小于0.7m；在矿车摘挂钩地点，两列列车车体最突出部分的距离，不得小于1.0m，但在生产矿井的现有巷道中，不得小于0.7m。3.巷道净宽计算(1)双轨巷道B=a+2A+n+c式中:a—非人行道一侧的宽度，A—运输设备的最大宽度；n—运输设备最突出部分的距离；c—非人行道一侧的宽度。(2)单轨巷道B=a+A+c令：a1=A/2+ab1=A+nc1=A/2+c即:a1—轨道中心线至非人行道一侧的宽度，b1—轨道中心线之间的距离；c1—轨道中心线至人行道一侧的宽度则：单轨巷道净宽度B=a1+c1双轨巷道净宽度B=a1+b+c1在设计曲线段的巷道时，应考虑车辆由于转弯而外突，巷道需适当加宽，加宽数值可按表5—3选取。共加宽范围：用矿车运输时，与曲线段相联接直线段加宽长度，建议取2．0m；电机车运输时取5．0m。为使双轨巷道对开车辆之间的间...
