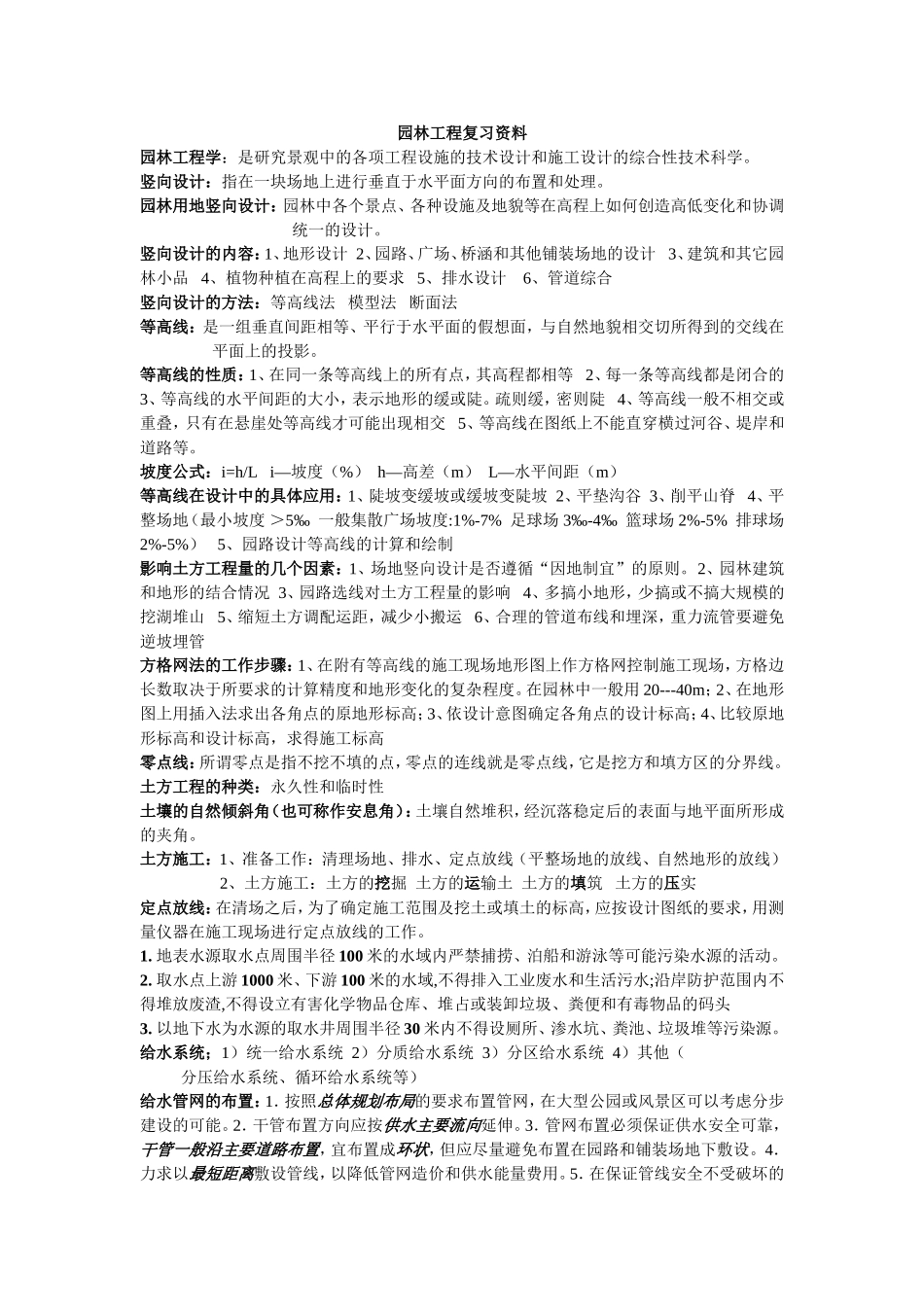

园林工程复习资料园林工程学：是研究景观中的各项工程设施的技术设计和施工设计的综合性技术科学。竖向设计：指在一块场地上进行垂直于水平面方向的布置和处理。园林用地竖向设计：园林中各个景点、各种设施及地貌等在高程上如何创造高低变化和协调统一的设计。竖向设计的内容：1、地形设计2、园路、广场、桥涵和其他铺装场地的设计3、建筑和其它园林小品4、植物种植在高程上的要求5、排水设计6、管道综合竖向设计的方法：等高线法模型法断面法等高线：是一组垂直间距相等、平行于水平面的假想面，与自然地貌相交切所得到的交线在平面上的投影。等高线的性质：1、在同一条等高线上的所有点，其高程都相等2、每一条等高线都是闭合的3、等高线的水平间距的大小，表示地形的缓或陡。疏则缓，密则陡4、等高线一般不相交或重叠，只有在悬崖处等高线才可能出现相交5、等高线在图纸上不能直穿横过河谷、堤岸和道路等。坡度公式：i=h/Li—坡度（%）h—高差（m）L—水平间距（m）等高线在设计中的具体应用：1、陡坡变缓坡或缓坡变陡坡2、平垫沟谷3、削平山脊4、平整场地（最小坡度＞5‰一般集散广场坡度:1%-7%足球场3‰-4‰篮球场2%-5%排球场2%-5%）5、园路设计等高线的计算和绘制影响土方工程量的几个因素：1、场地竖向设计是否遵循“因地制宜”的原则。2、园林建筑和地形的结合情况3、园路选线对土方工程量的影响4、多搞小地形，少搞或不搞大规模的挖湖堆山5、缩短土方调配运距，减少小搬运6、合理的管道布线和埋深，重力流管要避免逆坡埋管方格网法的工作步骤：1、在附有等高线的施工现场地形图上作方格网控制施工现场，方格边长数取决于所要求的计算精度和地形变化的复杂程度。在园林中一般用20---40m；2、在地形图上用插入法求出各角点的原地形标高；3、依设计意图确定各角点的设计标高；4、比较原地形标高和设计标高，求得施工标高零点线：所谓零点是指不挖不填的点，零点的连线就是零点线，它是挖方和填方区的分界线。土方工程的种类：永久性和临时性土壤的自然倾斜角（也可称作安息角）：土壤自然堆积，经沉落稳定后的表面与地平面所形成的夹角。土方施工：1、准备工作：清理场地、排水、定点放线（平整场地的放线、自然地形的放线）2、土方施工：土方的挖掘土方的运输土土方的填筑土方的压实定点放线：在清场之后，为了确定施工范围及挖土或填土的标高，应按设计图纸的要求，用测量仪器在施工现场进行定点放线的工作。1.地表水源取水点周围半径100米的水域内严禁捕捞、泊船和游泳等可能污染水源的活动。2.取水点上游1000米、下游100米的水域,不得排入工业废水和生活污水;沿岸防护范围内不得堆放废渣,不得设立有害化学物品仓库、堆占或装卸垃圾、粪便和有毒物品的码头3.以地下水为水源的取水井周围半径30米内不得设厕所、渗水坑、粪池、垃圾堆等污染源。给水系统；1）统一给水系统2）分质给水系统3）分区给水系统4）其他（分压给水系统、循环给水系统等）给水管网的布置：1．按照总体规划布局的要求布置管网，在大型公园或风景区可以考虑分步建设的可能。2．干管布置方向应按供水主要流向延伸。3．管网布置必须保证供水安全可靠，干管一般沿主要道路布置，宜布置成环状，但应尽量避免布置在园路和铺装场地下敷设。4．力求以最短距离敷设管线，以降低管网造价和供水能量费用。5．在保证管线安全不受破坏的情况下，干管宜随地形敷设，避开复杂地形和难于施工的地段，减少土方工程量。给水管网的布置形式和布线要点：1、布置形式：1}树枝式管网：优点：布置方式简单，省管材。缺点：供水的保证率较差。2}环状管网：优点：把供水管网闭合成环，使管网供水能互相调剂。缺点：这种布置形式较费管材，投资较大。2、管网的布线要点：P68管网布置的一般规定：１.管道埋深：冰冻地区，埋设于冰冻线以下40cm处；不冻地区，覆土深度也不小于70cm。（管道也不是埋得越深越好，埋得过深工程造价也会提高）２.阀门及消防栓：阀门：除安装在支管和干管的连接处外，为便于检修养护，每500m直线距离设一个阀门井。消防栓：间距通常是120m，距建筑不得少于5m，离车道不大于2m。水头损失：水在管中流动，...
