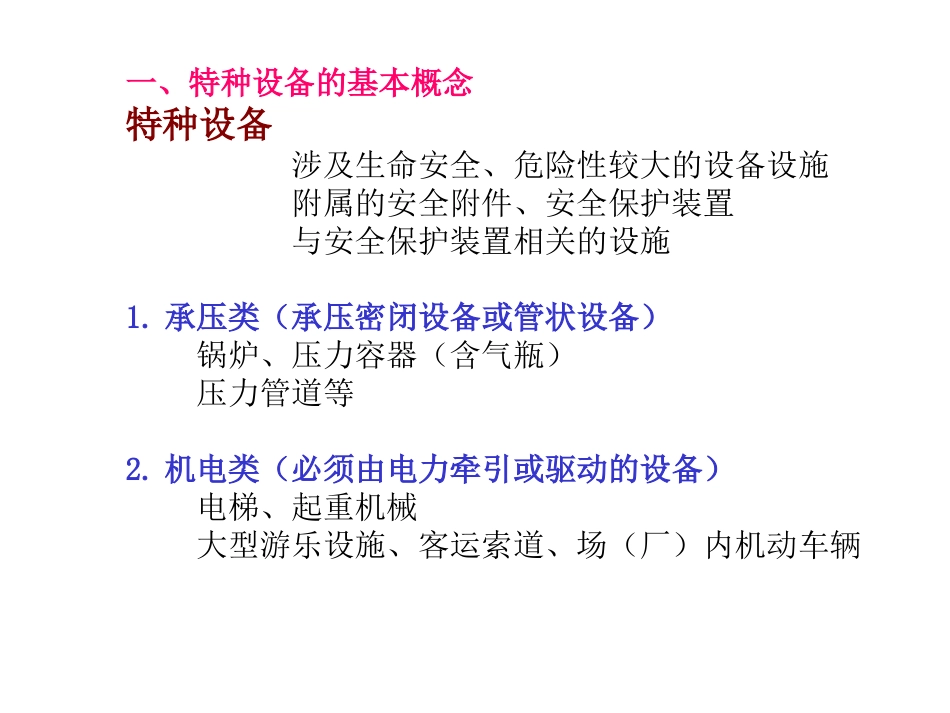

全国注册安全工程师执业资格考试辅导安全生产技术首都经济贸易大学安全与环境工程学院钮英建教授第三章特种设备安全技术一、特种设备的基本概念特种设备涉及生命安全、危险性较大的设备设施附属的安全附件、安全保护装置与安全保护装置相关的设施1.承压类（承压密闭设备或管状设备）锅炉、压力容器（含气瓶）压力管道等2.机电类（必须由电力牵引或驱动的设备）电梯、起重机械大型游乐设施、客运索道、场（厂）内机动车辆二、承压类特种设备（一）锅炉1．基础知识化学能→热能：燃料燃烧加热工质（一般是水）——温度和压力输出热能设备2．工作原理及工作特性（1）工作原理组成：“锅”和“炉”相配套的附件、自控装置、附属设备锅——储存或输送锅水或蒸汽的密闭受压部分锅筒（或锅壳）、水冷壁、过热器再热器、省煤器、对流管束及集箱等炉——燃料燃烧产生高温烟气，化学能→热能炉膛（空间）和烟道（烟气流通通道）燃烧设备和炉墙等（2）工作特性爆炸危害性易于损坏性使用广泛性连续运行性（3）锅炉的分类——掌握按用途电站锅炉、工业锅炉、生活锅炉、机车锅炉，船舶锅炉等按产生蒸汽压力和蒸发量高压锅炉、中压锅炉、低压锅炉大型、中型、小型锅炉工业锅炉——一般小型低压锅炉电站锅炉——一般为大中型、中高压锅炉按载热介质蒸汽锅炉、热水锅炉和有机热载体锅炉按热能来源燃煤锅炉、燃油锅炉、燃气锅炉、废热锅炉按锅炉结构锅壳式锅炉、水管锅炉按燃烧方式（燃煤锅炉）层燃炉、沸腾炉、煤粉炉（室燃炉）层燃炉可分为：手烧炉、链条炉、往复炉、抛煤机炉、振动炉排炉按蒸发段工质循环动力自然循环锅炉、强制循环锅炉和直流锅炉3.锅炉安全附件——熟悉安全阀压力表水位计温度测量装置保护装置超温报警和联锁保护装置高低水位警报、低水位联锁保护装置熄火保护装置排污阀或放水装置防爆门锅炉自动控制装置5.锅炉事故特点和应急措施（1）锅炉事故特点（2）锅炉事故发生原因（两超三水）超压、超温水位过高或过低水质管理不善水循环被破坏误操作（3）锅炉事故应急措施（二）压力容器1.压力容器基础知识压力容器定义——泛指承受压力的密闭容器2.压力容器工作特性（1）结构特点（2）压力（3）温度（4）介质3.压力容器的分类《压力容器安全技术监察规程》划分为3类1）第三类压力容器2）第二类压力容器3）第一类压力容器4.安全附件安全阀爆破片、爆破帽、易熔塞紧急切断阀、减压阀压力表、温度计、液位计5.事故特点和应急措施三、机电类特种设备（一）电梯1.电梯基础知识定义组成2.电梯工作特性3.电梯的安全装置3.电梯的安全装置防超越行程的保护超速和断绳的保护安全钳——限速器系统防剪切和坠落的保护门、门锁和门的安全联锁缓冲装置报警和救援装置停止开关和检修运行装置消防功能火灾发生所有电梯停止应答召唤信号，直返撤离层站机械伤害的防护安全网罩、栅栏、防护罩、底坑隔障、轿顶设护栏电气安全保护触电防护、故障防护、电气安全装置4.电梯事故特点和应急措施（二）起重机械1.基础知识2.工作特点•重物提升到空中•特殊的结构形式•四大机构的组合运动•较大范围的移动作业•多人配合3.安全正常工作的条件4.安全装置位置限制与调整装置防风防爬装置安全钩、防后倾装置和回转锁定装置超载保护装置力矩保护装置防碰装置起重机械（一）起重机械分类和特点1．起重机械的分类（1）轻小起重设备一般只有一个升降机构千斤顶、电动或手拉葫芦、绞车、滑车（2）桥架类型起重机三大机构——起升、大车、小车（3）臂架类型起重机四大机构——起升、运行、变幅、旋转（4）升降机常见有垂直升降机、电梯等桥架起重机结构特点：主要承载构件——桥形结构——梁，小车沿主梁运行，取物装置悬挂在起重小车上。运动特点：三个工作机构的组合运动起升机构——升降运动小车运行机构——沿小车主梁运行大车运行机构——整机沿水平的运动臂架起重机结构特点：主要受力构件——悬伸、可旋转的臂架支承装置——轮、履带、轨道运动特点：起升机构运行机构旋转机构变幅机构门式起重机门座式起重机（二）起重机的挠性构件及卷绕装置1．钢丝绳2．滑轮3．卷筒钢丝绳的类型按钢丝的接触状态分类点接触、线...
