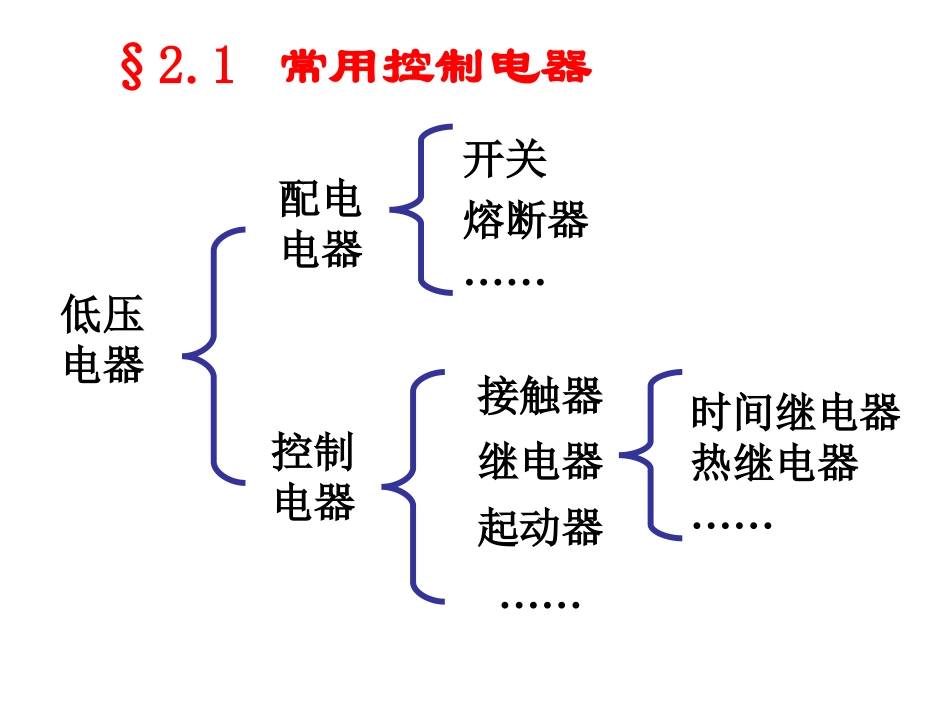

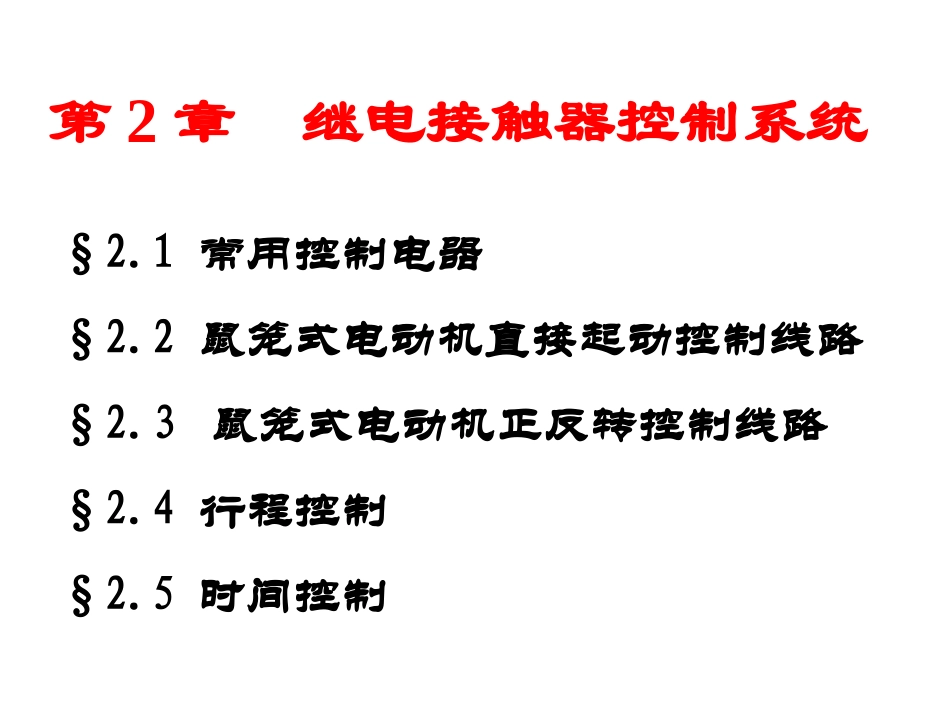

第二章继电接触器控制系统第2章继电接触器控制系统§2.1常用控制电器§2.2鼠笼式电动机直接起动控制线路§2.3鼠笼式电动机正反转控制线路§2.4行程控制§2.5时间控制低压电器配电电器控制电器开关熔断器……接触器继电器起动器……时间继电器热继电器……§2.1常用控制电器2.1.1刀闸开关控制对象：380V，5.5kW以下小电机考虑到电机较大的起动电流，刀闸的额定电流值应如下选择：（3~5)×异步电机额定电流电路符号Q2.1.2控制按钮常开(动合)按钮电路符号SB复合按钮复合按钮：常开按钮和常闭按钮做在一起。电路符号SB常闭(动断)按钮电路符号SB~~~线圈铁芯衔铁主触头弹簧辅助触头M3~电机2.1.3交流接触器动作过程线圈通电衔铁被吸合触头闭合电机接通电源接触器有关符号：接触器线圈接触器主触头－－用于主电路（流过的电流大，需加灭弧装置）常开常闭接触器辅助触头－－用于控制电路（流过的电流小，无需加灭弧装置）接触器控制对象：电动机及其它电力负载接触器技术指标：额定工作电压、电流、触点数目等。KMKMKMKM简单的接触器控制：ABCM3~刀闸起隔离作用自保持停止按钮起动按钮特点：小电流控制大电流。QFUSB2SB1KMKMKM2.1.4行程开关用作电路的限位保护、行程控制、自动切换等。结构与按钮类似，但其动作要由机械撞击。常开（动合）触头电路符号ST常闭（动断）触头电路符号ST2.1.5继电器继电器和接触器的工作原理一样。主要区别在于，接触器的主触头可以通过大电流，而继电器的触头只能通过小电流。所以，继电器只能用于控制电路中。中间继电器电压继电器电流继电器时间继电器（具有延时功能）热继电器（做过载保护）…...继电器类型：功能：过载保护热继电器工作原理：发热元件接入电机主电路，若长时间过载，双金属片被烤热。因双金属片的下层膨胀系数大，使其向上弯曲，扣板被弹簧拉回，常闭触头断开。发热元件结构：I常闭触头双金属片扣板热继电器的符号发热元件串联在主电路中串联在控制电路中常闭触头FRFR2.1.6熔断器作用：用于短路保护。电路符号FU熔体额定电流的选择：FIstFII21~6.113.频繁起动的电机stFII31~5.21异步电机的起动电流Ist=(5~7)额定电流2.一般电机LFII（稍大）1.无冲击电流的场合（如电灯、电炉）作用：可实现短路、过载、失压保护。2.1.6自动空气断路器（自动开关）工作原理：过流时，过流脱扣器将脱钩顶开，断开电源；欠压时，欠压脱扣器将脱钩顶开，断开电源。结构：过流脱扣器欠压脱扣器锁钩电机起动、停车、点动、连续运行、多地点控制、顺序控制等。§11.2鼠笼式电动机直接起动控制线路（1）异步机的直接起动----点动控制M3~ABCKMFUQKMSB动作过程主触头（KM）打开按钮松开（SB）线圈（KM）断电电机停车。主触头（KM）闭合按下按钮（SB）线圈（KM）通电电机运行；控制电路主电路（2）异步机的直接起动----连续运行控制KM自锁自锁（失压保护）的作用按下按钮（SB2），线圈（KM）通电，电机起动；同时，辅助触头（KM）闭合，即使按钮松开，线圈保持通电状态，电机连续运行。KMSB2M3~ABCKMFUQSB1起动按钮停车按钮主电路控制电路M3~ABCKMFUQ主电路失压保护：采用继电器、接触器控制采用继电器、接触器控制后，电源电压<85%时，接触器触头自动断开，可避免烧坏电机；另外，在电源停电后突然再来电时，可避免电机自动起动而伤人。KMSB1KMSB2控制电路~KMM3~ABCKMFUQFR电流形成回路，只要接两相就可以了。（3）异步机的直接起动+过载保护发热元件热继电器触头主电路控制电路KMSB1SB2FR~电机工作时，若因负载过重而使电流增大，但又比短路电流小。此时熔断器起不了保护作用，应加热继电器，进行过载保护。M3~ABCKMFUQFR过载保护：加热继电器热继电器的热元件热继电器触头KMSB1KMSB2FR~例如：甲、乙两地同时控制一台电机方法：两起动按钮并联；两停车按钮串联。(4)异步机的直接起动----多地点控制乙地甲地KMSB1甲SB2甲KMSB1乙SB2乙~FRQFRM3~ABCKMFU方法一：用复合按钮。(5)异步机的直接起动----点动+连续运行控制SB3：点动SB2：连续运行控制关系该电路缺点：动作不够可靠。如果SB3释放得比KM快则可能连续运行。KMSB1KMSB2FRSB3主电...
