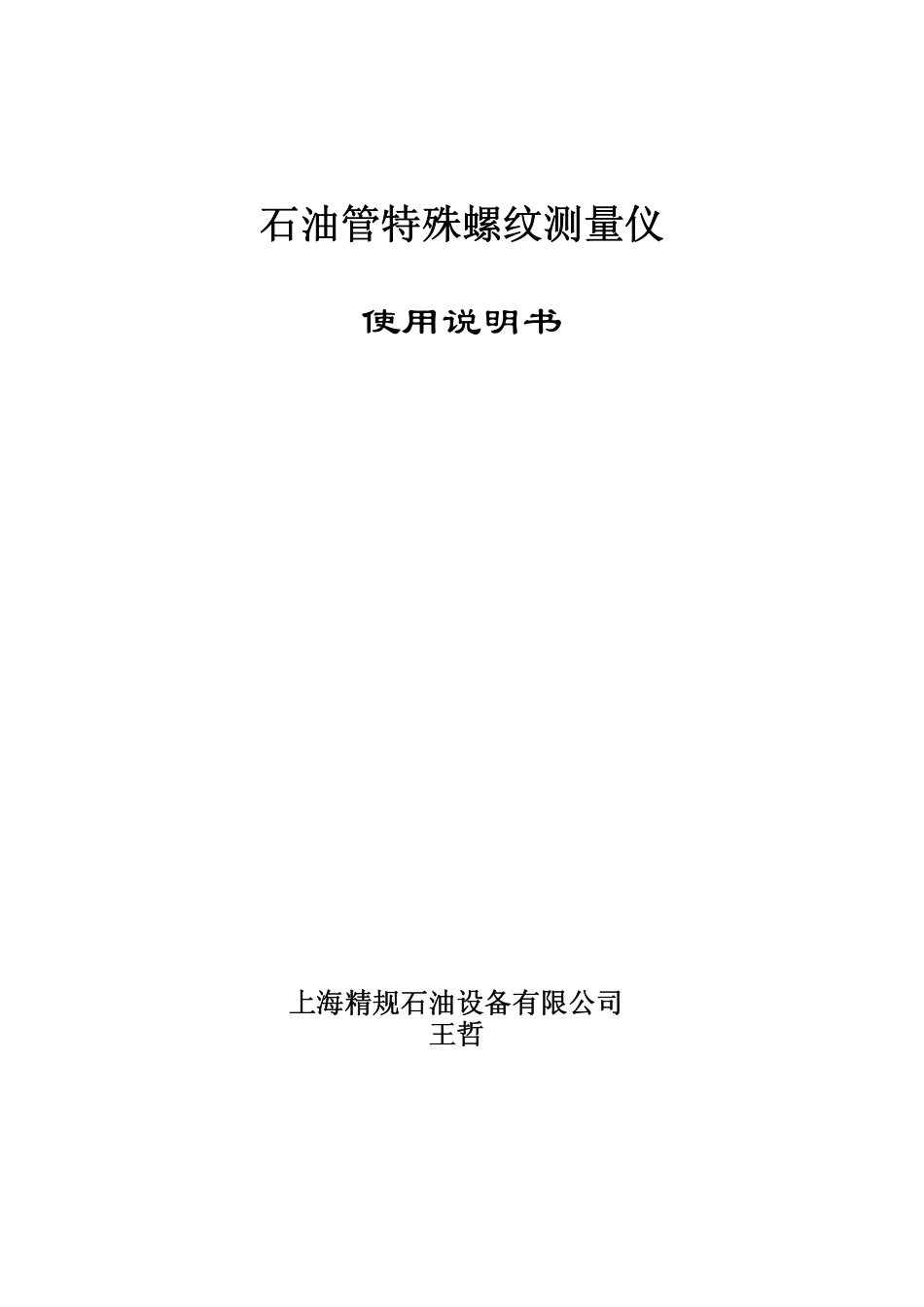

石油螺纹量规单项测量仪使用说明书VIP免费

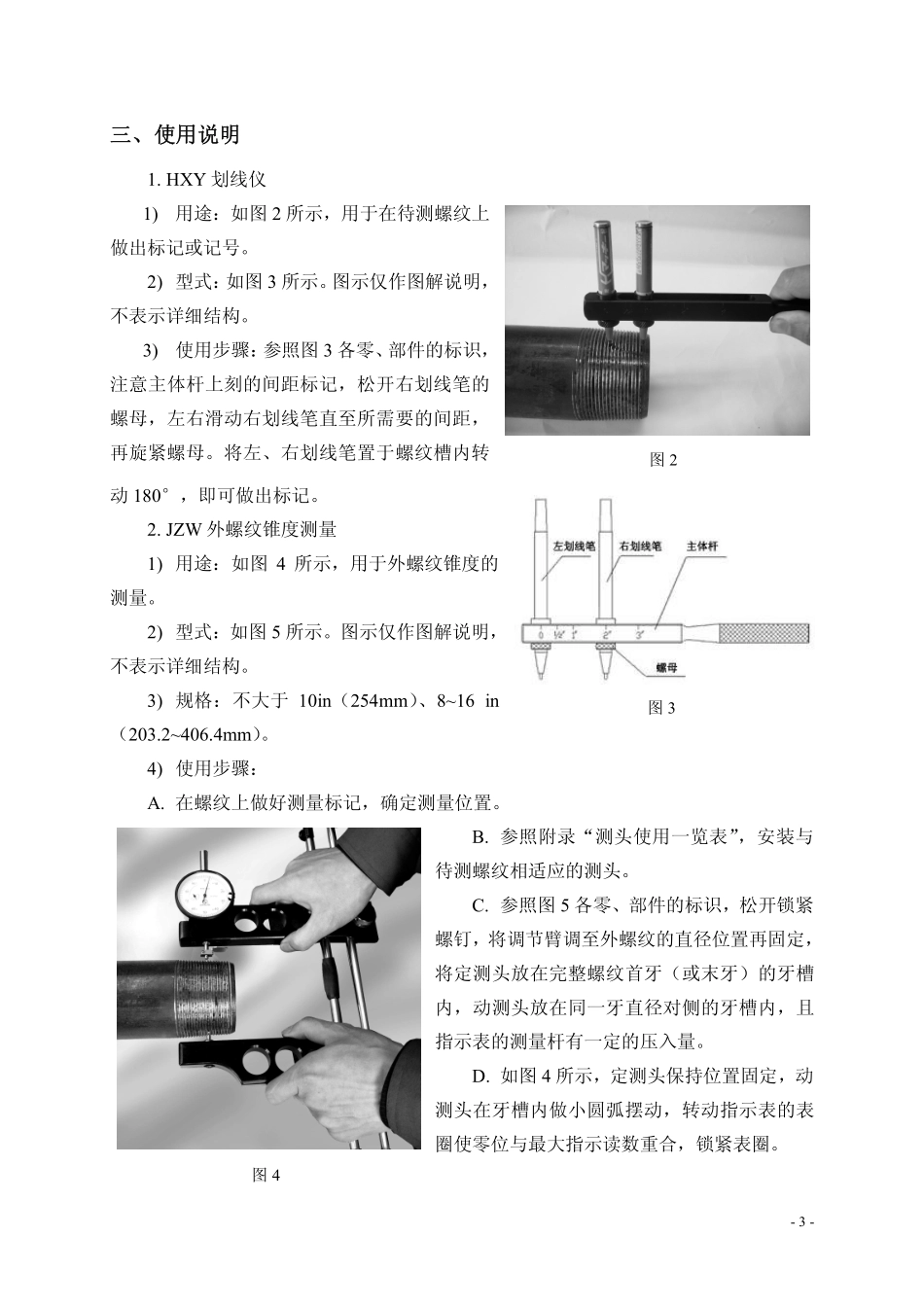

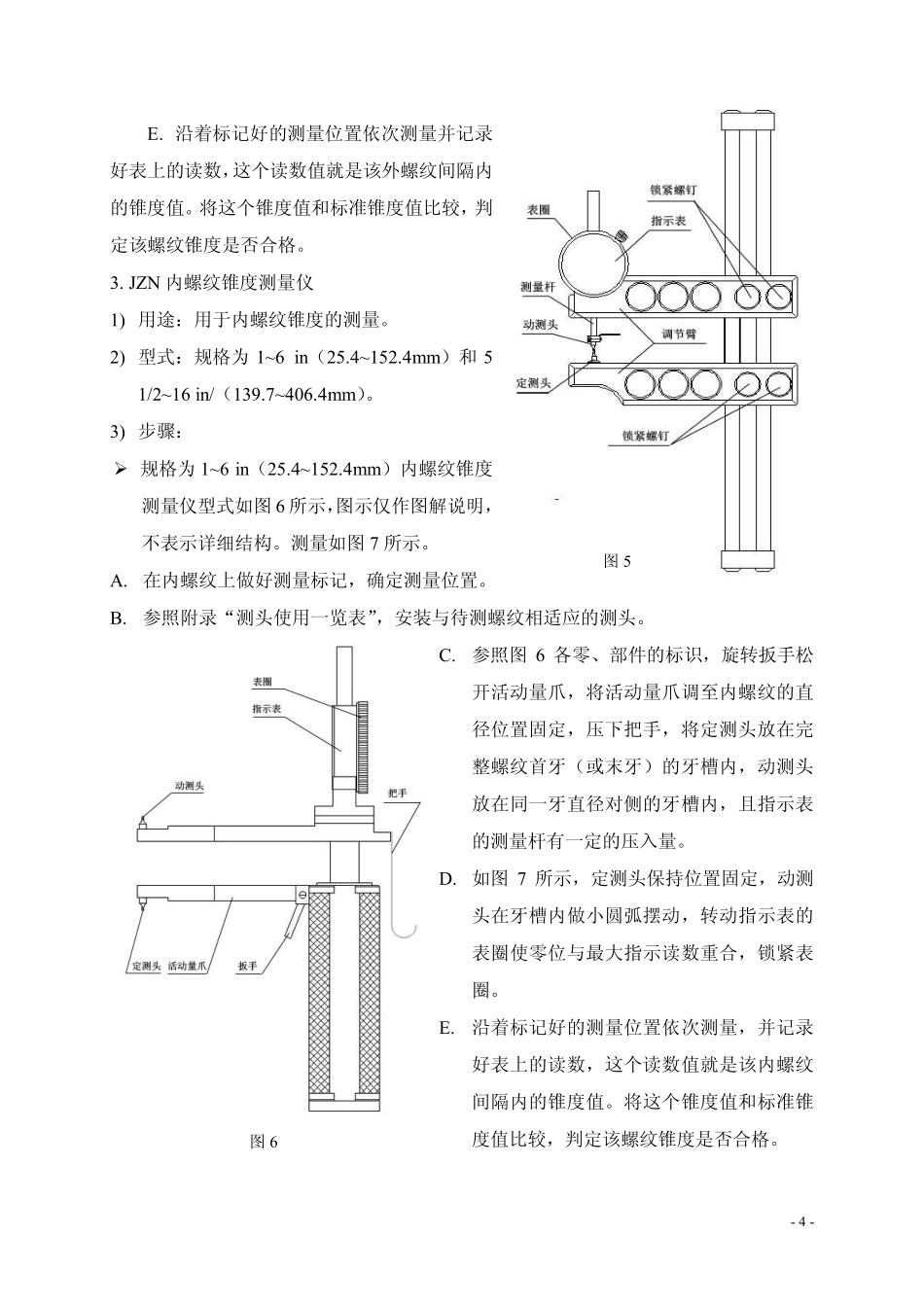

石油管特殊螺纹测量仪使用说明书上海精规石油设备有限公司王哲­3­图2图3图4三、使用说明1.HXY划线仪1)用途：如图2所示，用于在待测螺纹上做出标记或记号。2)型式：如图3所示。图示仅作图解说明，不表示详细结构。3)使用步骤：参照图3各零、部件的标识，注意主体杆上刻的间距标记，松开右划线笔的螺母，左右滑动右划线笔直至所需要的间距，再旋紧螺母。将左、右划线笔置于螺纹槽内转动180°，即可做出标记。2.JZW外螺纹锥度测量1)用途：如图4所示，用于外螺纹锥度的测量。2)型式：如图5所示。图示仅作图解说明，不表示详细结构。3)规格：不大于10in（254mm）、8~16in（203.2~406.4mm）。4)使用步骤：A.在螺纹上做好测量标记，确定测量位置。B.参照附录“测头使用一览表”，安装与待测螺纹相适应的测头。C.参照图5各零、部件的标识，松开锁紧螺钉，将调节臂调至外螺纹的直径位置再固定，将定测头放在完整螺纹首牙（或末牙）的牙槽内，动测头放在同一牙直径对侧的牙槽内，且指示表的测量杆有一定的压入量。D.如图4所示，定测头保持位置固定，动测头在牙槽内做小圆弧摆动，转动指示表的表圈使零位与最大指示读数重合，锁紧表圈。­4­图5图6E.沿着标记好的测量位置依次测量并记录好表上的读数，这个读数值就是该外螺纹间隔内的锥度值。将这个锥度值和标准锥度值比较，判定该螺纹锥度是否合格。3.JZN内螺纹锥度测量仪1)用途：用于内螺纹锥度的测量。2)型式：规格为1~6in（25.4~152.4mm）和51/2~16in/（139.7~406.4mm）。3)步骤：�规格为1~6in（25.4~152.4mm）内螺纹锥度测量仪型式如图6所示，图示仅作图解说明，不表示详细结构。测量如图7所示。A.在内螺纹上做好测量标记，确定测量位置。B.参照附录“测头使用一览表”，安装与待测螺纹相适应的测头。C.参照图6各零、部件的标识，旋转扳手松开活动量爪，将活动量爪调至内螺纹的直径位置固定，压下把手，将定测头放在完整螺纹首牙（或末牙）的牙槽内，动测头放在同一牙直径对侧的牙槽内，且指示表的测量杆有一定的压入量。D.如图7所示，定测头保持位置固定，动测头在牙槽内做小圆弧摆动，转动指示表的表圈使零位与最大指示读数重合，锁紧表圈。E.沿着标记好的测量位置依次测量，并记录好表上的读数，这个读数值就是该内螺纹间隔内的锥度值。将这个锥度值和标准锥度值比较，判定该螺纹锥度是否合格。­5­图7图8图9�规格为51/2~16in/（139.7~406.4mm）内螺纹锥度测量仪型式如图8所示，图示仅作图解说明，不表示详细结构。测量如图9所示。A.在内螺纹上做好测量标记，确定测量位置。B.参照附录“测头使用一览表”，安装与待测螺纹相适应的测头。C.参照图8各零、部件的标识，按加长杆上的标记选择安装与待测螺纹直径相适应的加长杆，以适应待测螺纹的直径。D.将定测头放在完整螺纹首牙（或末牙）的牙槽内，动测头放在同一牙直径对侧的牙槽内，且指示表的测量杆有一定的压入量。E.如图9所示，定测头保持位置固定，动测头在牙槽内做小圆弧摆动，转动指示表的表圈使零位与最大指示读数重合，锁紧表圈。F.沿着标记好的测量位置依次测量并记录好表上的读数，这个读数值就是该内螺纹间隔内的锥度值。将这个锥度值和标准锥度值比较，判定该螺纹锥度是否合格。4.WRW外螺纹螺距测量仪1)用途：如图10所示，用于所有外螺纹和不小于51/2in（139.7mm）的内螺纹的螺距测量。2)型式：如图11所示。图示仅作图解说明，不表示详细结构。3)使用步骤：A.参照附录“测头使用一览表”，安装与待测螺纹相­6­图10适应的测头。B.参照图11各零、部件的标识，松开下方锁紧螺钉，旋转尾部的螺母，调整定测头前后位置。如图12所示，将两测头放入标准样板相应间距的槽内，使两测头的球形外圆紧贴护板，且指示表指针基本指向正上方，调整好后拧紧锁紧螺钉。C.以定测头保持位置固定，动测头在标准样板槽内做微小摆动，转动表圈，使零位与最小指示读数重合，旋紧表圈锁紧螺钉。至此校对工作完成。D.将校对好的外螺纹螺距测量仪两测头置于被检测的螺纹槽内，以定测头为轴，动测头在牙槽内做小圆弧摆动，指示表最小的正读数或最大的负读数就是螺距误差。注：在偏梯形螺纹套...
