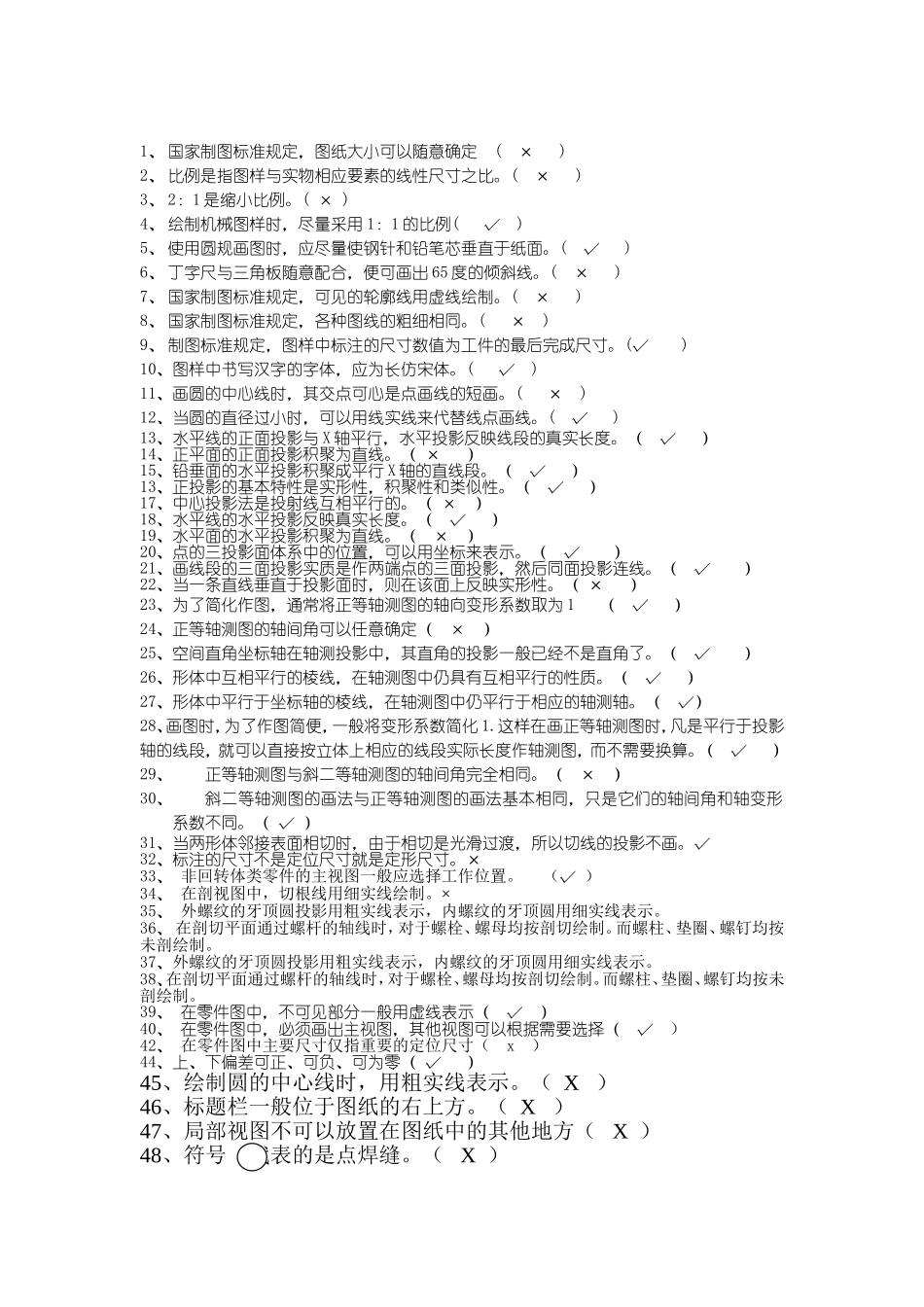

1、国家制图标准规定，图纸大小可以随意确定(×)2、比例是指图样与实物相应要素的线性尺寸之比。(×)3、2：1是缩小比例。(×)4、绘制机械图样时，尽量采用1：1的比例(√)5、使用圆规画图时，应尽量使钢针和铅笔芯垂直于纸面。(√)6、丁字尺与三角板随意配合，便可画出65度的倾斜线。(×)7、国家制图标准规定，可见的轮廓线用虚线绘制。(×)8、国家制图标准规定，各种图线的粗细相同。(×)9、制图标准规定，图样中标注的尺寸数值为工件的最后完成尺寸。(√)10、图样中书写汉字的字体，应为长仿宋体。(√)11、画圆的中心线时，其交点可心是点画线的短画。(×)12、当圆的直径过小时，可以用线实线来代替线点画线。(√)13、水平线的正面投影与X轴平行，水平投影反映线段的真实长度。（√）14、正平面的正面投影积聚为直线。（×）15、铅垂面的水平投影积聚成平行X轴的直线段。（√）13、正投影的基本特性是实形性，积聚性和类似性。（√）17、中心投影法是投射线互相平行的。（×）18、水平线的水平投影反映真实长度。（√）19、水平面的水平投影积聚为直线。（×）20、点的三投影面体系中的位置，可以用坐标来表示。（√）21、画线段的三面投影实质是作两端点的三面投影，然后同面投影连线。（√）22、当一条直线垂直于投影面时，则在该面上反映实形性。（×）23、为了简化作图，通常将正等轴测图的轴向变形系数取为1（√）24、正等轴测图的轴间角可以任意确定（×）25、空间直角坐标轴在轴测投影中，其直角的投影一般已经不是直角了。（√）26、形体中互相平行的棱线，在轴测图中仍具有互相平行的性质。（√）27、形体中平行于坐标轴的棱线，在轴测图中仍平行于相应的轴测轴。（√）28、画图时，为了作图简便，一般将变形系数简化1.这样在画正等轴测图时，凡是平行于投影轴的线段，就可以直接按立体上相应的线段实际长度作轴测图，而不需要换算。（√）29、正等轴测图与斜二等轴测图的轴间角完全相同。（×）30、斜二等轴测图的画法与正等轴测图的画法基本相同，只是它们的轴间角和轴变形系数不同。（√）31、当两形体邻接表面相切时，由于相切是光滑过渡，所以切线的投影不画。√32、标注的尺寸不是定位尺寸就是定形尺寸。×33、非回转体类零件的主视图一般应选择工作位置。（√）34、在剖视图中，切根线用细实线绘制。×35、外螺纹的牙顶圆投影用粗实线表示，内螺纹的牙顶圆用细实线表示。36、在剖切平面通过螺杆的轴线时，对于螺栓、螺母均按剖切绘制。而螺柱、垫圈、螺钉均按未剖绘制。37、外螺纹的牙顶圆投影用粗实线表示，内螺纹的牙顶圆用细实线表示。38、在剖切平面通过螺杆的轴线时，对于螺栓、螺母均按剖切绘制。而螺柱、垫圈、螺钉均按未剖绘制。39、在零件图中，不可见部分一般用虚线表示（√）40、在零件图中，必须画出主视图，其他视图可以根据需要选择（√）42、在零件图中主要尺寸仅指重要的定位尺寸（x）44、上、下偏差可正、可负、可为零（√）45、绘制圆的中心线时，用粗实线表示。（X）46、标题栏一般位于图纸的右上方。（X）47、局部视图不可以放置在图纸中的其他地方（X）48、符号代表的是点焊缝。（X）49、剖视图中，金属材料的剖面符号采用45度细线。（V）50、视图中的波浪线可以超出视图外。（X）51、物体两表面相切处不划线。（V）52、标注尺寸时，“C”表示45度角。（V）53、定位公差包括位置度、同轴度、对称度。（V）54、图纸中轮廓线用细实线表示（X）55、如果公差带为圆形或圆柱形，公差值前可加Φ（V）56、基准符号在公差框格中用小写字母表示。（X）57、左视图是零件从左到右的投影。（V）58、不完全互换性只允许零件在一定范围内互换。（V）60、极限偏差的负值是没有意义的（X）61、孔和轴的配合分为过盈、间隙、过渡配合。（V）62、将机件的某一部分向不平行于任何基本投影面的平面投影所得的视图称为斜视图。（V）63、比例是指图中图形尺寸与实物尺寸之比。（V）64、图纸中的字体应用宋体书写。（X）65、等离子弧焊的穿透法，可以焊接大厚度焊件。（X）66、有效螺纹的终止界线用粗实线表示（X）67、形位公差值是以微米为单位的。（V）69、表示被...
