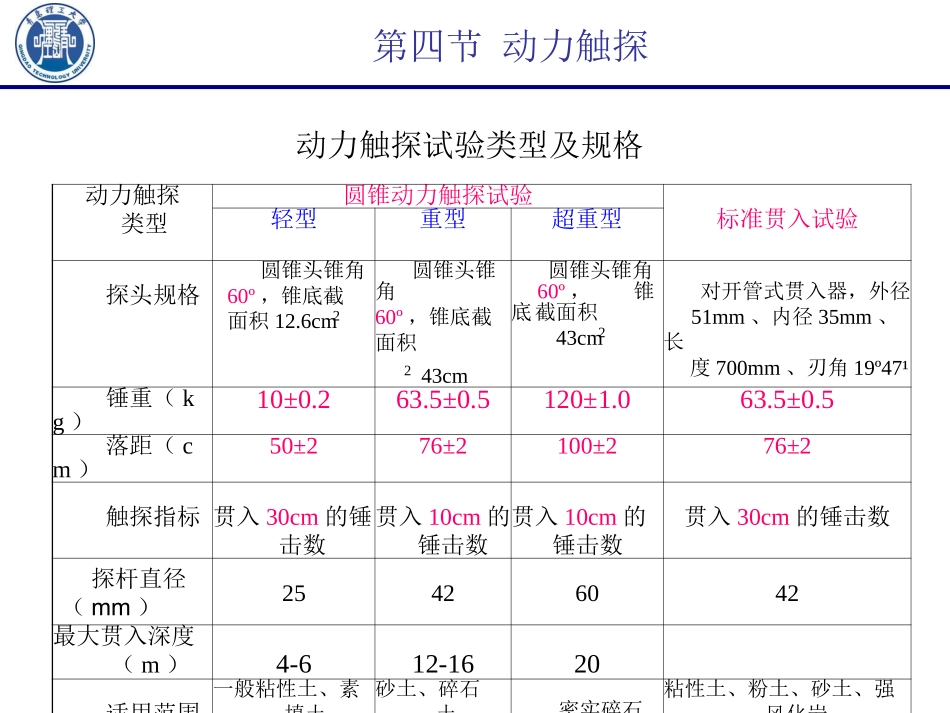

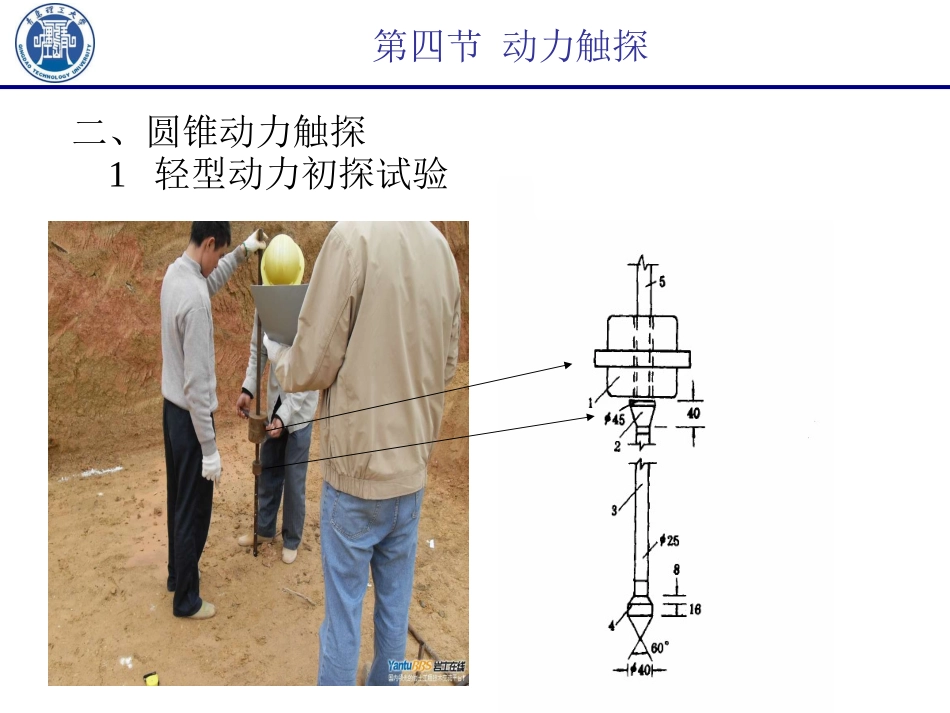

第四节动力触探动力触探(dynamicpenetrationtest)一、动力触探试验特点与分类动力触探试验是利用锤击动能，将一定规格的探头打入土中，根据打入土中的阻抗大小判别土层的变化，对土层进行力学分层，并确定土层的物理力学性质，对地基土作出工程地质评价。第四节动力触探动力触探试验类型及规格动力触探类型圆锥动力触探试验标准贯入试验轻型重型超重型探头规格圆锥头锥角60º，锥底截2面积12.6cm圆锥头锥角60º，锥底截面积243cm圆锥头锥角60º，锥底截面积243cm对开管式贯入器，外径51mm、内径35mm、长度700mm、刃角19º47¹锤重（kg）10±0.263.5±0.5120±1.063.5±0.5落距（cm）50±276±2100±276±2触探指标贯入30cm的锤击数贯入10cm的锤击数贯入10cm的锤击数贯入30cm的锤击数探杆直径（mm）25426042最大贯入深度（m）4-612-1620适用范围一般粘性土、素填土砂土、碎石土密实碎石土粘性土、粉土、砂土、强风化岩第四节动力触探二、圆锥动力触探1轻型动力初探试验第四节动力触探2重型动力触探试验脱钩器63.5kg重锤60°探头第四节动力触探3.试验方法（一）轻型、重型、超重型动力触探的测试程序和要求1．轻型动力触探•试验时，穿心锤落距为（0.50±0.02）m，使其自由下落。记录每打入土层中0.30m时所需的锤击数。•如遇密实坚硬土层，当贯入0.30m所需锤击数超过100击或贯入0.15m超过50击时，即可停止试验。如需对下卧土层进行试验时，可用钻具穿透坚实土层后再贯入.•本试验一般用于贯入深度小于4m的土层。必要时，也可在贯入4m后，用钻具将孔掏清，再继续贯入2m。第四节动力触探2．重型动力触探•贯入时，应使穿心锤自由落下，落锤高度（0.76±0.02）m。地面上的触探杆的高度不宜过高，以免倾斜与摆动太大。•锤击速率宜为每分钟15-30击。打入过程应尽可能连续，所有超过5min的间断都应在记录中予以注明。•记录每贯入0.10m所需的锤击数。其方法可在触探杆上每0.1m划出标记，然后直接（或用仪器）记录锤数；也可以记录每一阵击的贯入度，然后再换算为每贯入0.1m所需的锤击数。最初贯入的1m内可不记读数。第四节动力触探对于一般砂、圆砾和卵石，触探深度不宜超过12~15m超过该深度时，需考虑触探杆的侧壁摩阻影响。每贯入0.1m所需锤击数连续三次超过50击时，即停止试验。3.标贯和圆锥动力触探的不同：标贯和圆锥动力触探测试方法的不同点：探头不同标准贯入不能连续贯入，每贯入0.45m必须提钻一次，然后换上钻头进行回转钻进至下一试验深度，重新开始试验(不连续)。标贯试验不宜在含有碎石的土层中进行，只宜用于粘性土、粉土和砂土中，以免损坏标贯器的管靴刃口。第四节动力触探这是两种完全不同的原位测试。可能在试验设备大部分相同：锤重一样，都是63.5kg（对于重型动力触探来说），杆件一样，操作上也是每10cm记录锤击数。但这确实是两种完全不同的原位测试，理由如下：1、探头不同，一个是管靴状，一个是锥尖状。2、标准贯入只有一种锤重，即63.5kg的锤，而动力触探分10kg（轻探）、63.5kg（重型动力触探）、120kg（超重型动力触探）。3、测试依据或原理完全不同：动力触探是以动能方式，通过实心的锥尖反力推测被测试土的一些性质，而标准贯入试验是动能方式，使被测试的土进入管靴的方式来测求或衡量被测土的一些性质。第四节动力触探4、动力触探需要进行杆长修正锤击数，这是取决于探头是实心的原因，动能随杆长衰减较快。标准贯入试验一般不需要进行杆长修正锤击数，这是因为一般情况下，它测试的对象是砂类土或其它散粒状的土，如填土，一般情况下，测试时因这类土侧摩擦阻力较小，土塞不太明显。动能衰减较慢，可以被忽略。第四节动力触探标贯试验探头圆锥动力触探探头第四节动力触探4.试验成果的整理分析:(1)检查核对现场记录在每个动探孔完成后，应在现场及时核对所记录的击数、尺寸是否有错漏，项目是否齐全；核对完毕后，在记录表上签上记录者的名字和测试日期。(2)实测击数校正轻型动力触探1）轻型动力触探不考虑杆长修正，根据每贯入30cm的实测击数绘制曲线图。2）根据每贯入30cm的锤击数对地基土进行力学分层，然后计算每层实测击数的算术平均值。hN~10第...
